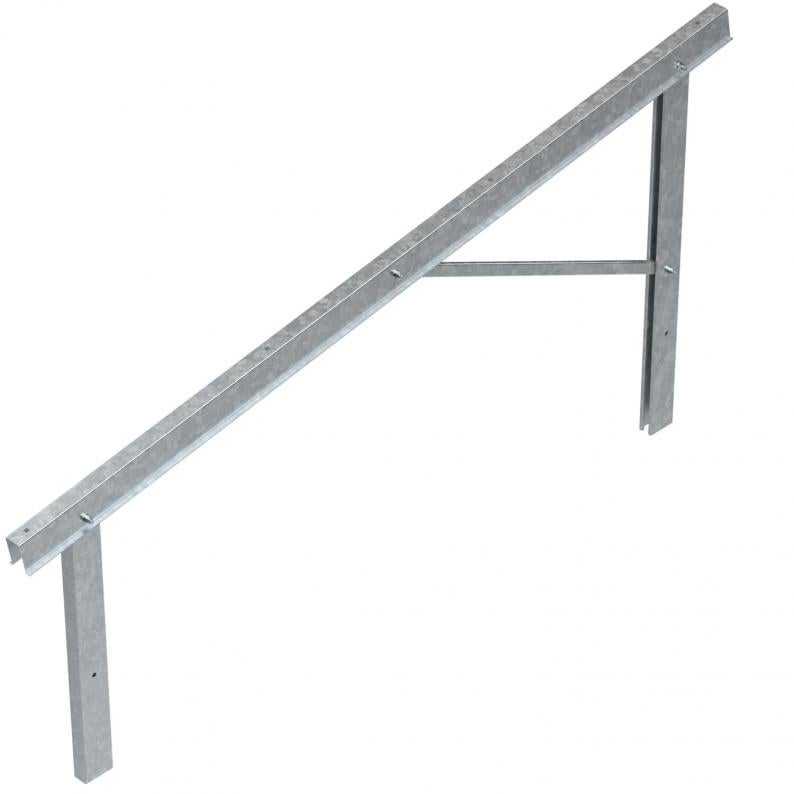

Voorgemonteerde drager voor montage PV-module, vrij oppervlak
Type VT 10S FT
|Art.nr. 5901550
|EAN 4012197394561
Art.nr. / Type
Lengte
Hellinghoek min.
Hellinghoek max.
LEVERTIJD OP AANVRAAG
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Voorgemonteerde drager in kleine, gemiddelde of grote uitvoering voor monteren van fotovoltaïsche vrije-veldsystemen in combinatie met draagprofielen en eind-/tussenklemmen. Montage met inslagprofielen in de grond of met standvoeten op betonnen fundering
Technische gegevens
Afmetingen
| Lengte | 2689 mm |
|---|---|
| Breedte | 93 mm |
| Hoogte | 1376 mm |
| Maat L | 2730 mm |
| Afm. H | 1376 mm |
| Maat I | 2265 mm |
| Hoek α | 10 |
Technische gegevens
| Verstelbaar | nee |
|---|---|
| Hellinghoek min. | 10 ° |
| Hellinghoek max. | 10 ° |
| Dimensie | 2689x91x1376 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Kabelkanaal geïntegreerd | nee |
| Kabelkanaal optioneel | ja |
| Geschikt voor dakmateriaal | overige |
| Dakdoordringing noodzakelijk | nee |
| Oriëntatie | Verticaal |
| Verankering | vrijstaand |
| Montagetype fotovoltaïsch montagesysteem | Vloer |
| Modulebreedte min. | 990 mm |
| Modulebreedte max. | 1310 mm |
| Modulehoogte min. | 20 mm |
| Modulehoogte max. | 50 mm |
| Module length min. | 1600 mm |
| Module length max. | 1850 mm |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 65,0827 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 65,0827 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Montagetoebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Hellinghoek min.
Hellinghoek max.
Art.nr.
VT 10S FT
2689
10
10
5901550
VT 10M FT
3110
10
10
5901552
VT 10L FT
3489
10
10
5901554
VT 25S FT
2517
25
25
5901556
VT 25M FT
2898
25
25
5901558
VT 25L FT
3236
25
25
5901560
VT 30S FT
2732
30
30
5901562
VT 30M FT
2779
30
30
5901564
VT 30L FT
3104
30
30
5901566
Lengte
Hellinghoek min.
Hellinghoek max.
VT 10S FT
Art.nr.
5901550
Lengte
2689
Hellinghoek min.
10
Hellinghoek max.
10
VT 10M FT
Art.nr.
5901552
Lengte
3110
Hellinghoek min.
10
Hellinghoek max.
10
VT 10L FT
Art.nr.
5901554
Lengte
3489
Hellinghoek min.
10
Hellinghoek max.
10
VT 25S FT
Art.nr.
5901556
Lengte
2517
Hellinghoek min.
25
Hellinghoek max.
25
VT 25M FT
Art.nr.
5901558
Lengte
2898
Hellinghoek min.
25
Hellinghoek max.
25
VT 25L FT
Art.nr.
5901560
Lengte
3236
Hellinghoek min.
25
Hellinghoek max.
25
VT 30S FT
Art.nr.
5901562
Lengte
2732
Hellinghoek min.
30
Hellinghoek max.
30
VT 30M FT
Art.nr.
5901564
Lengte
2779
Hellinghoek min.
30
Hellinghoek max.
30
VT 30L FT
Art.nr.
5901566
Lengte
3104
Hellinghoek min.
30
Hellinghoek max.
30
