Draadgoot GR-Magic® 105 A4
Type GRM 105 500 A4
|Art.nr. 6002483
|EAN 4012195874980
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving

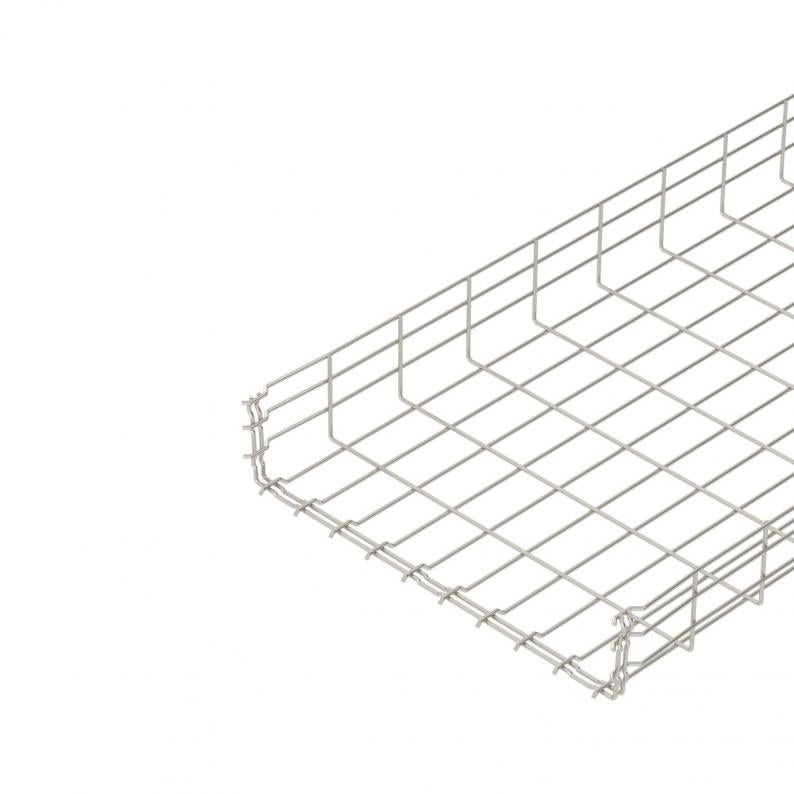

Draadgoot Magic met aangevormde verbinder met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

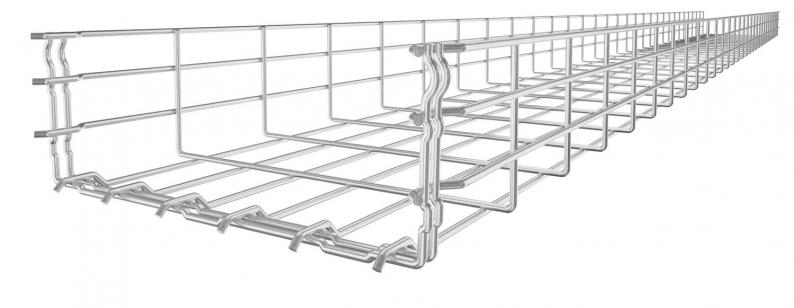

Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar gestoken. De maasgrootte is 50 x 100 mm.
Technische gegevens

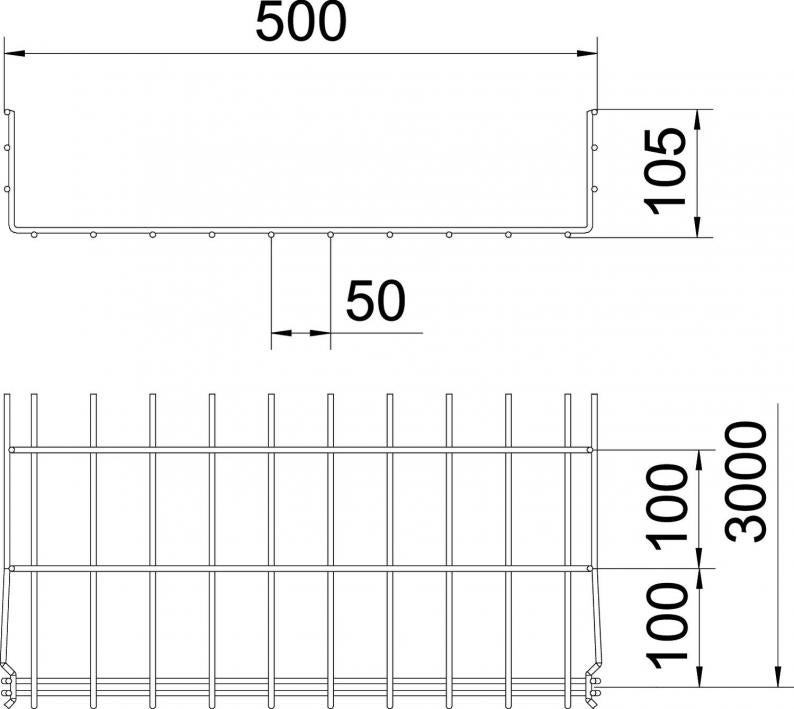

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 500 mm |
| Hoogte | 105 mm |
| Maat B | 500 mm |
| Afm. H | 108 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 459 cm² |
| Roestvast staal, gebeitst | ja |
| Nuttige doorsnede | 45900 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | ja |
| Profielvorm | U-vorm |
| ROHS-conform | ja |
| Draaddiameter | 4,8 mm |
| Dimensie | 105x500x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4401 |
| Kleur | roestvrij staal |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | GRM Series |
Belastingen
| Steunafstand 1,0 m | 1,25 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,85 kN/m |
| Steunafstand 2,0 m | 0,6 kN/m |
| Steunafstand 2,5 m | 0,42 kN/m |
| Steunafstand 3,0 m | 0,3 kN/m |
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 16,045 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 16,045 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (7)
Verklaringen (4)
Certificaten (3)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
GRM 105 100 A4
3000
100
105
nee
82
3,9
6002475
GRM 105 150 A4
3000
150
105
nee
130
3,9
6002476
GRM 105 200 A4
3000
200
105
nee
175
4,8
6002477
GRM 105 300 A4
3000
300
105
nee
268
4,8
6002479
GRM 105 400 A4
3000
400
105
nee
363
4,8
6002481
GRM 105 500 A4
3000
500
105
nee
459
4,8
6002483
GRM 105 600 A4
3000
600
105
nee
554
4,8
6002485
Breedte
Nuttige doorsnede
Draaddiameter
GRM 105 100 A4
Art.nr.
6002475
Lengte
3000
Breedte
100
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
82
Draaddiameter
3,9
GRM 105 150 A4
Art.nr.
6002476
Lengte
3000
Breedte
150
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
130
Draaddiameter
3,9
GRM 105 200 A4
Art.nr.
6002477
Lengte
3000
Breedte
200
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
175
Draaddiameter
4,8
GRM 105 300 A4
Art.nr.
6002479
Lengte
3000
Breedte
300
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
268
Draaddiameter
4,8
GRM 105 400 A4
Art.nr.
6002481
Lengte
3000
Breedte
400
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
363
Draaddiameter
4,8
GRM 105 500 A4
Art.nr.
6002483
Lengte
3000
Breedte
500
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
459
Draaddiameter
4,8
GRM 105 600 A4
Art.nr.
6002485
Lengte
3000
Breedte
600
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
554
Draaddiameter
4,8
