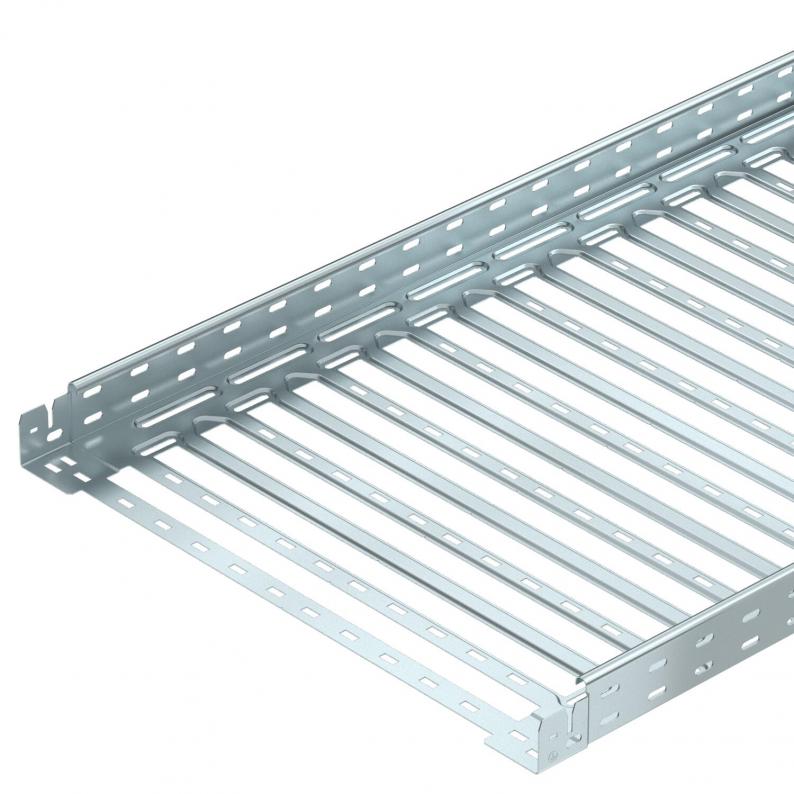

Kabelgoot MKS-Magic® 60 FS
Type MKSM 660 FS
|Art.nr. 6059012
|EAN 4012195829980
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgoot breedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgoot breedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens
Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 600 mm |
| Hoogte | 60 mm |
| Maat y | 562 mm |
| Maat L | 480 mm |
| Maat B | 600 mm |
| Maat x | 496 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 358 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 35800 mm² |
| Met bovenstuk | nee |
| Dimensie | 60x600x3050 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Element sprinklerinstallatie | ja |
| Magnetische afschermingsdemping met deksel | 50 dB |
| Magnetische afschermingsdemping zonder deksel | 20 dB |
| Belastingstesttype conform IEC 61537 | Type II |
| Effectieve lengte | 3000 mm |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
Belastingen
| Steunafstand 1,5 m | 1,5 kN/m |
|---|---|
| Steunafstand 2,0 m | 1 kN/m |
| Steunafstand 2,5 m | 0,7 kN/m |
| NEMA-sterkteklasse | 8A |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 13,349 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
MKSM 610 FS
3050
100
60
nee
1
bandverzinkt
Staal
zink
6059000
MKSM 615 FS
3050
150
60
nee
1
bandverzinkt
Staal
zink
6059002
MKSM 620 FS
3050
200
60
nee
1
bandverzinkt
Staal
zink
6059004
MKSM 630 FS
3050
300
60
nee
1
bandverzinkt
Staal
zink
6059006
MKSM 640 FS
3050
400
60
nee
1
bandverzinkt
Staal
zink
6059008
MKSM 650 FS
3050
500
60
nee
1
bandverzinkt
Staal
zink
6059010
MKSM 660 FS
3050
600
60
nee
1
bandverzinkt
Staal
zink
6059012
Breedte
MKSM 610 FS
Art.nr.
6059000
Lengte
3050
Breedte
100
Hoogte
60
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
MKSM 615 FS
Art.nr.
6059002
Lengte
3050
Breedte
150
Hoogte
60
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
MKSM 620 FS
Art.nr.
6059004
Lengte
3050
Breedte
200
Hoogte
60
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
MKSM 630 FS
Art.nr.
6059006
Lengte
3050
Breedte
300
Hoogte
60
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
MKSM 640 FS
Art.nr.
6059008
Lengte
3050
Breedte
400
Hoogte
60
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
MKSM 650 FS
Art.nr.
6059010
Lengte
3050
Breedte
500
Hoogte
60
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
MKSM 660 FS
Art.nr.
6059012
Lengte
3050
Breedte
600
Hoogte
60
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
