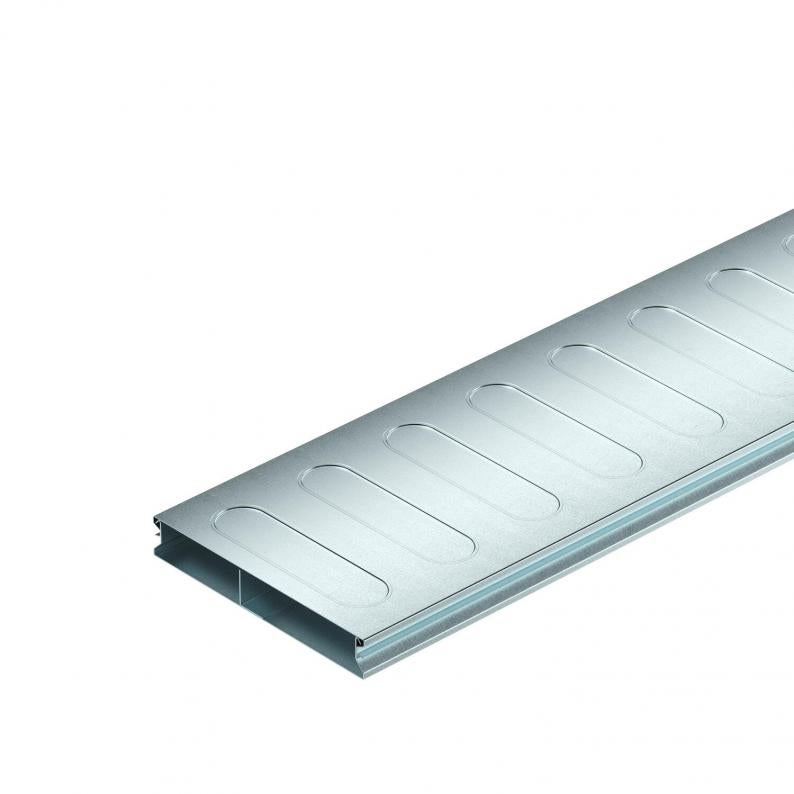

Ondervloerkanaal, 2-delig, 2-kanaals, kanaalhoogte 28 mm
Type S2 19028-2
|Art.nr. 7400256
|EAN 4012197351908
Art.nr. / Type
Lengte
Breedte
Aantal compartimenten
Kl. vpe: 2 m
2m
m
Beschrijving
Ondervloerkanalen (2-delig) voor het installeren van kabels en leidingen in door afwerkvloer overdekte ondervloersystemen volgens EN 50085-2-2. Afneembaar en over de gehele lengte opklikbaar kanaaldeksel. Met scheidingsschot in het kanaalonderdeel. Maximale belastbaarheid tot 1,5 kN.
De geprofileerde zijwanden zorgen voor een vergrendelingsfunctie, om het kanaaldeksel op het kanaal vast te klikken. De versterkingen in het kanaaldeksel zijn bedoeld voor de stabilisatie.
Technische gegevens
Afmetingen
| Lengte | 2000 mm |
|---|---|
| Breedte | 190 mm |
| Hoogte | 28 mm |
| Maat b | 110 mm |
| Maat a | 80 mm |
| Afm. h | 28 mm |
Technische gegevens
| Nuttige doorsnede | 4629 mm² |
|---|---|
| Aantal compartimenten | 2 St. |
| Aantal vaste scheidingswanden | 1 |
| Doorsnede compartiment a | 1923 mm² |
| Doorsnede compartiment b | 2706 mm² |
| Kanaalbreedte min. | 190 mm |
| Ontkoppelbaar | nee |
| Vloerplaat | ja |
| Toepassingsgebied | Gesloten systeem |
| Deksel afneembaar | ja |
| Verticale last, groot oppervlak | tot 1.500 N |
| Kanaalhoogte min. | 28 mm |
| Dimensie | 2000x190x28 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 6,6718 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 7400621
Verticale bocht, 2 compartimenten , kanaalhoogte 28 mmType
KV2 19028-2
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (4)
Productfoto's (2)
Uitvoeringen
Type
Lengte
Breedte
Aantal compartimenten
Art.nr.
S2 19028-2
2000
190
2
7400256
S2 25028-2
2000
250
2
7400265
Breedte
S2 19028-2
Art.nr.
7400256
Lengte
2000
Breedte
190
Aantal compartimenten
2
S2 25028-2
Art.nr.
7400265
Lengte
2000
Breedte
250
Aantal compartimenten
2
