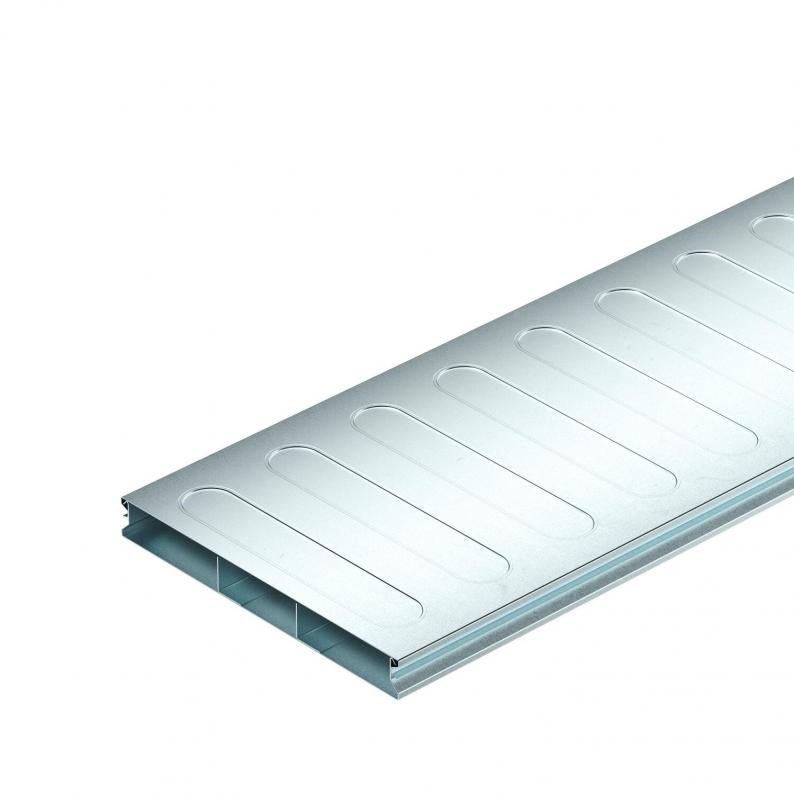

Ondervloerkanaal, 2-delig, 3-kanaals, kanaalhoogte 28 mm
Type S3 25028-2
|Art.nr. 7400275
|EAN 4012197352042
Art.nr. / Type
Lengte
Breedte
Aantal compartimenten
Kl. vpe: 2 m
2m
m
Beschrijving
Ondervloerkanalen (2-delig) voor het installeren van kabels en leidingen in door afwerkvloer overdekte ondervloersystemen volgens EN 50085-2-2. Afneembaar en over de gehele lengte opklikbaar kanaaldeksel. Met scheidingsschot in het kanaalonderdeel. Maximale belastbaarheid tot 1,5 kN.
De geprofileerde zijwanden zorgen voor een vergrendelingsfunctie, om het kanaaldeksel op het kanaal vast te klikken. De versterkingen in het kanaaldeksel zijn bedoeld voor de stabilisatie.
Technische gegevens
Afmetingen
| Lengte | 2000 mm |
|---|---|
| Breedte | 250 mm |
| Hoogte | 28 mm |
| Maat b | 70 mm |
| Maat a | 90 mm |
| Afm. h | 28 mm |
Technische gegevens
| Nuttige doorsnede | 6130 mm² |
|---|---|
| Aantal compartimenten | 3 St. |
| Aantal vaste scheidingswanden | 2 |
| Doorsnede compartiment a | 2166 mm² |
| Doorsnede compartiment b | 1798 mm² |
| Kanaalbreedte min. | 250 mm |
| Ontkoppelbaar | nee |
| Vloerplaat | ja |
| Toepassingsgebied | Gesloten systeem |
| Deksel afneembaar | ja |
| Verticale last, groot oppervlak | tot 1.500 N |
| Kanaalhoogte min. | 28 mm |
| Dimensie | 2000x250x28 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 8,7929 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 7400645
Verticale bocht, 3 compartimenten , kanaalhoogte 28 mmType
KV3 25028-2
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (4)
Productfoto's (2)
Uitvoeringen
Type
Lengte
Breedte
Aantal compartimenten
Art.nr.
S3 25028-2
2000
250
3
7400275
S3 35028-2
2000
350
3
7400287
Breedte
S3 25028-2
Art.nr.
7400275
Lengte
2000
Breedte
250
Aantal compartimenten
3
S3 35028-2
Art.nr.
7400287
Lengte
2000
Breedte
350
Aantal compartimenten
3
