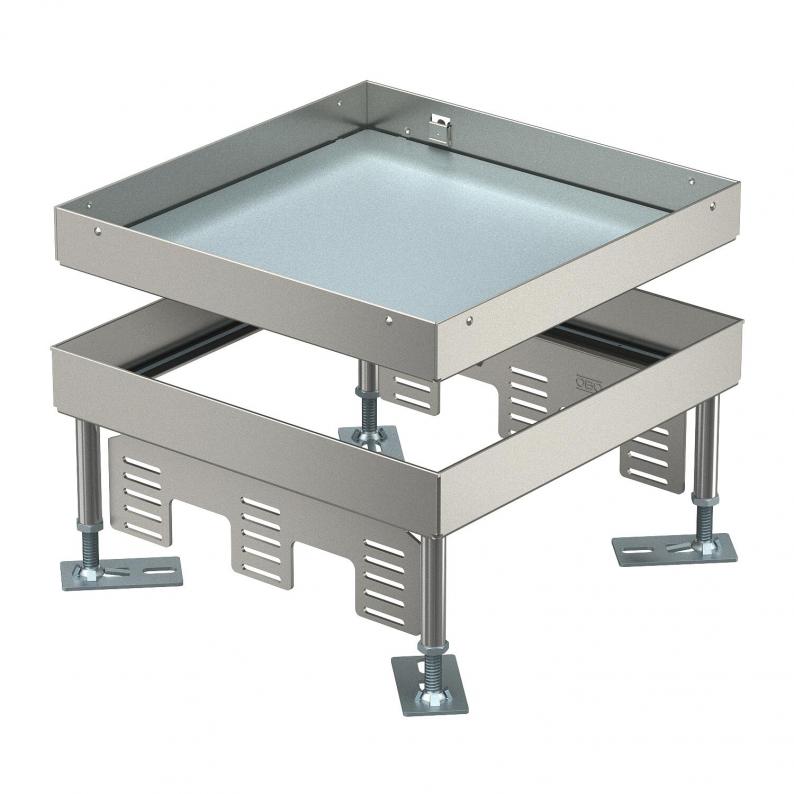

Nivelleerbare cassette voor revisie-opening, RKN, roestvast staal
Type RKN3 9 VS 25
|Art.nr. 7408974
|EAN 4012197278168
Art.nr. / Type
Vloerhoogte min.
Vloerhoogte max.
Dikte vloerbedekking
Afm. h
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Nivelleerbare vierkante cassette "blind" voor het uitvoeren van een revisieopening nominale grootte 9. Inbouw in kanaalsysteem, dubbele en holle vloer in droog of nat onderhouden binnenvloeren. Alleen voor gladde vloerbekleding geschikt.
Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45®-apparaten. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd.
Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45®-apparaten. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd.
Technische gegevens
Afmetingen
| Lengte | 243 mm |
|---|---|
| Breedte | 243 mm |
| Hoogte | 110 mm |
| Afm. h | 110 mm |
Technische gegevens
| Vloerhoogte min. | 110 mm |
|---|---|
| Vloerhoogte max. | 155 mm |
| Dikte vloerbedekking | 25 mm |
| Nivelleerbereik min. | 110 mm |
| Nivelleerbereik max. | 155 mm |
| Aantal inbouwbare apparaten | 0 |
| Ontkoppelbaar | nee |
| Lengte inbouwmaat | 244 mm |
| Breedte inbouwmaat | 244 mm |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | nat |
| Aantal inbouwdozen | 3 |
| Inbouwdiepte | 110 mm |
| Uitvoering leidinguitlaat | Geen kabeluitlaat |
| Aantal leidinguitlaten | 0 |
| Apparatuurdrager voor opname van inbouwdozen | nee |
| Beschermingsgraad IK-code | IK10 |
| Type inbouwsysteem | UT4 |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | 9 |
| Toelatingen | VDE |
| Norm | EN 50085-2-2 |
| Beschermingsgraad (IP) in gebruikte situatie | IP00 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP55 |
| Aantal universele dragers | 3 x UT4 |
| Bodemuitlaat/montageopening | 244x244 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 5.000 N |
| Uitvoering | vierkant |
| Dimensie | 243x243x105 |
| Materiaal | Roestvast staal |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 21,5016 kg CO2e / 1 Stuk |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (2)
Catalogi & brochures (2)
Verklaringen (2)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Vloerhoogte min.
Vloerhoogte max.
Dikte vloerbedekking
Uitvoering leidinguitlaat
Nominale maat voor inbouweenheden
Afm. h
Art.nr.
RKN3 9 VS 20
105
150
20
Geen kabeluitlaat
9
105
7408970
RKN3 9 VS 25
110
155
25
Geen kabeluitlaat
9
110
7408974
Vloerhoogte min.
Vloerhoogte max.
Dikte vloerbedekking
Afm. h
RKN3 9 VS 20
Art.nr.
7408970
Vloerhoogte min.
105
Vloerhoogte max.
150
Dikte vloerbedekking
20
Uitvoering leidinguitlaat
Geen kabeluitlaat
Nominale maat voor inbouweenheden
9
Afm. h
105
RKN3 9 VS 25
Art.nr.
7408974
Vloerhoogte min.
110
Vloerhoogte max.
155
Dikte vloerbedekking
25
Uitvoering leidinguitlaat
Geen kabeluitlaat
Nominale maat voor inbouweenheden
9
Afm. h
110
