Vloerdoos UZD250-4 SO
Type UZD250-4 SO
|Art.nr. 7410010
|EAN 4012197408756
Art.nr. / Type
Hoogte dekvloer min.
Hoogte dekvloer max.
Nominale grootte
Kanaalhoogte min.
Kanaalhoogte max.
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

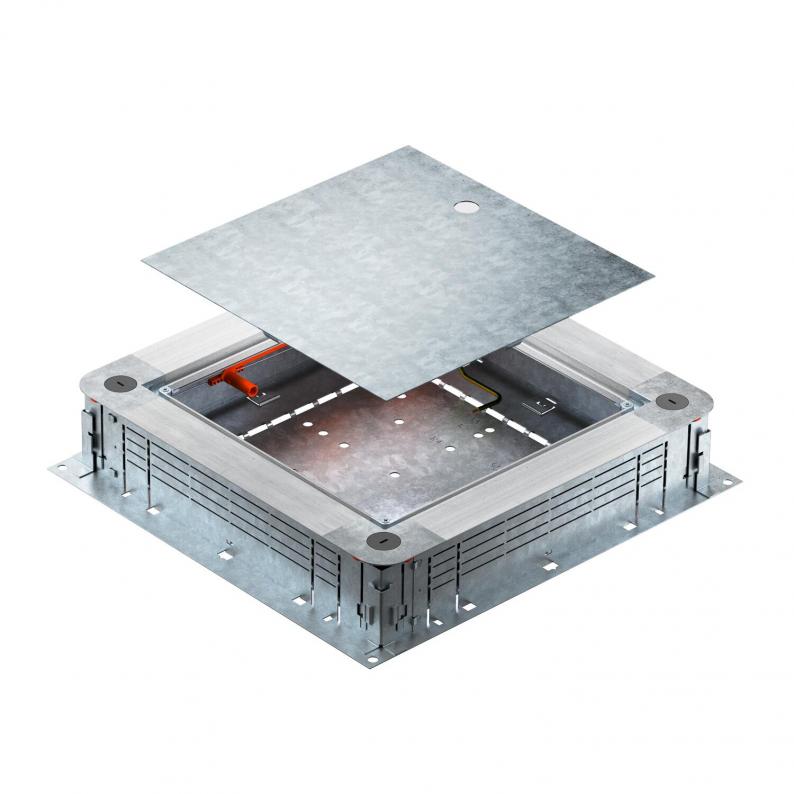

Vloerdoos voor door de afwerkvloer bedekte vloerkanalen met zijwanden van plaatstaal. Voor montage van inbouweenheden in het montagedeksel (afzonderlijk bestellen). Kan traploos met de snelnivellering op een nominale afwerkvloerhoogte van 115 - 160 mm worden genivelleerd. De afwerkvloer kan vlak met de rand worden afgewerkt. Met geluidstechnische ontkoppelingsmogelijkheid na het maken van de afwerkvloer en met systeemtoebehoren ook voor toepassing met zware belasting. Invoer van kabels en leidingen met het 2-delige EÜK-kanaal.
Technische gegevens
Afmetingen
| Lengte | 380 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 80 mm |
| Maat A | 380 mm |
| Maat B | 400 mm |
| Maat b | 283 mm |
| Maat a | 262 mm |
Technische gegevens
| Hoogte dekvloer min. | 115 mm |
|---|---|
| Hoogte dekvloer max. | 160 mm |
| Dekseluitvoering | Universeel |
| Nivelleerbereik min. | 115 mm |
| Nivelleerbereik max. | 160 mm |
| Minimale afwerkvloerhoogte | 115 |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Kanaalbreedte min. | 190 mm |
| Kanaalbreedte max. | 250 mm |
| Inbouwopening voor vloeropbouwtank | nee |
| Aantal inbouwbare apparaten | 1 |
| Afdichtingsinbouwmogelijkheid | ja |
| Ontkoppelbaar | ja |
| Vloerplaat | ja |
| Geschikt voor ondervloerkanaal | ja |
| Inbouwopening voor inbouweenheid | vierkant |
| voor leidingaansluiting | nee |
| Nominale grootte | 250 mm |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Kanaalhoogte min. | 28 mm |
| Kanaalhoogte max. | 58 mm |
| Dimensie | 400x380x80 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (1)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Uitvoeringen
Type
Hoogte dekvloer min.
Hoogte dekvloer max.
Dekseluitvoering
Inbouwopening voor inbouweenheid
Nominale grootte
Kanaalhoogte min.
Kanaalhoogte max.
Art.nr.
UZD250-4
80
160
Universeel
vierkant
250
28
58
7410022
UZD250-4 SO
115
160
Universeel
vierkant
250
28
58
7410010
Hoogte dekvloer min.
UZD250-4
Art.nr.
7410022
Hoogte dekvloer min.
80
Hoogte dekvloer max.
160
Dekseluitvoering
Universeel
Inbouwopening voor inbouweenheid
vierkant
Nominale grootte
250
Kanaalhoogte min.
28
Kanaalhoogte max.
58
UZD250-4 SO
Art.nr.
7410010
Hoogte dekvloer min.
115
Hoogte dekvloer max.
160
Dekseluitvoering
Universeel
Inbouwopening voor inbouweenheid
vierkant
Nominale grootte
250
Kanaalhoogte min.
28
Kanaalhoogte max.
58
