45°-bocht 85 FS
Type RB 45 850 FS
Art.nr. 6036208
EAN 4012197345495
Art.nr. / Type
Breedte
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

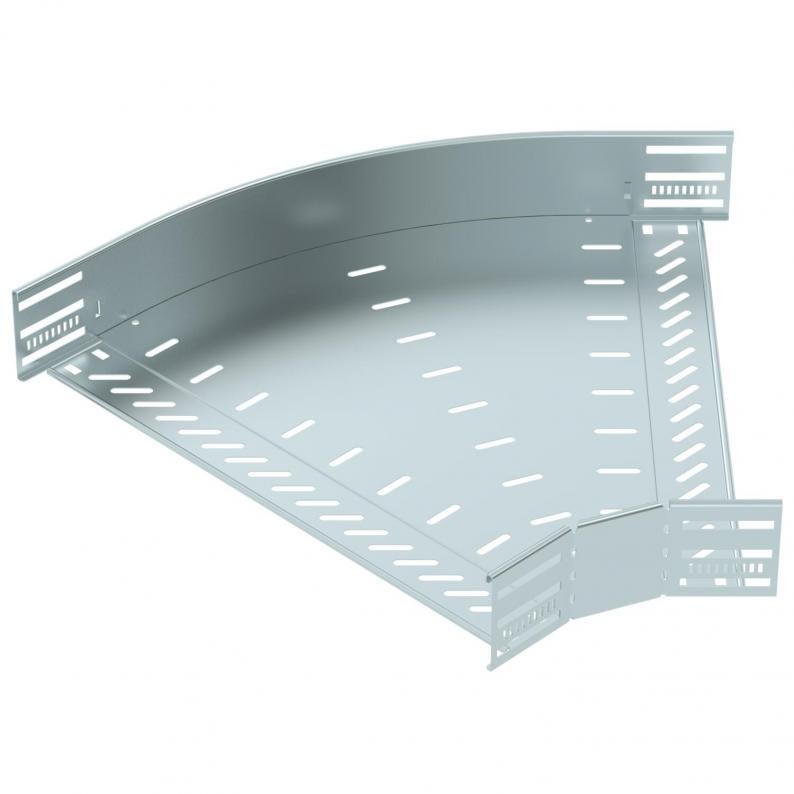

45°-bocht voor het maken van een horizontale aftakking, gevormd onderdeel voor klikbare en schroefbare kabelgoten, zijhoogte 85 mm Schroefloze montage met dubbele klemmen of schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen. Bevestigingsmateriaal moet afzonderlijk worden besteld.
Technische gegevens
Afmetingen
| Breedte | 500 mm |
|---|---|
| Hoogte | 85 mm |
| Maat B | 500 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Materiaaldikte bodemplaat | 1 mm |
| Afbuiging (hoek) | 45° |
| Richtingsverandering | Horizontaal |
| Met bovenstuk | nee |
| Uitvoering | Bocht star |
| ROHS-conform | ja |
| Plaatdikte | 1,25 mm |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 120 °C |
| Dimensie | 85x500 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Type verbinder kabeldraagsysteem | geschroefd/geklemd |
| Geadviseerd aantal schroeven | 20 St. |
| Productserie | MKSM Series, MKS Series, SKSM Series, SKS Series |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 7,7344 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 7,7344 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (4)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Breedte
Oppervlak
Materiaal
Kleur
Art.nr.
RB 45 810 FS
100
bandverzinkt
Staal
zink
6036200
RB 45 820 FS
200
bandverzinkt
Staal
zink
6036202
RB 45 830 FS
300
bandverzinkt
Staal
zink
6036204
RB 45 840 FS
400
bandverzinkt
Staal
zink
6036206
RB 45 850 FS
500
bandverzinkt
Staal
zink
6036208
RB 45 860 FS
600
bandverzinkt
Staal
zink
6036210
