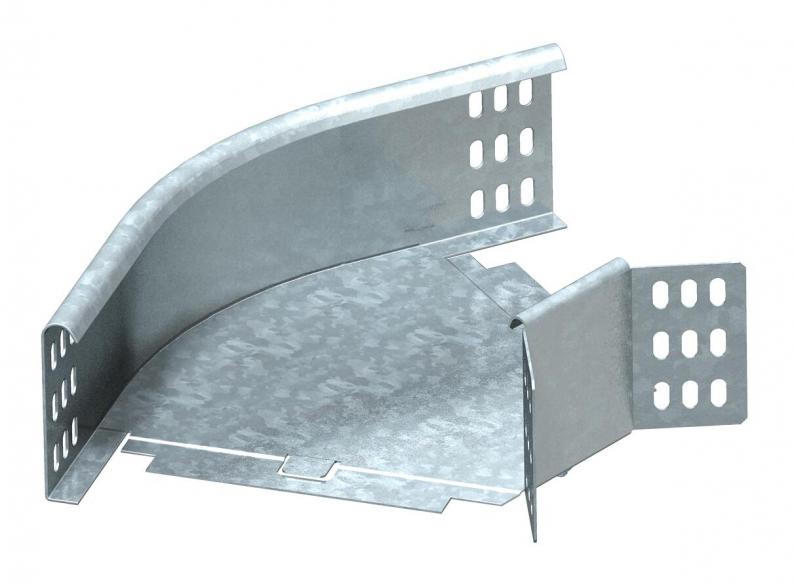

45°-bocht 85 FT
Type RB 45 830 FT
|Art.nr. 7067313
|EAN 4012196991228
Art.nr. / Type
7067313 / RB 45 830 FT
Breedte
300 mm
Oppervlak
thermisch verzinkt
Materiaal
Staal
Dit artikel is een uitlopend artikel!
Het vervangende artikel vindt u hier.
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Bocht 45°, horizontaal, voor alle types kabelgoten met een hoogte van 85 mm.
Het hulpstuk wordt in ongemonteerde toestand geleverd. De hoekverbinder WKV 85 is bestemd voor bochten van 90° en dient ter plaatse tot 45° te worden aangepast. Inclusief bijbehorende bevestigingsmateriaal.
Technische gegevens
Afmetingen
| Breedte | 300 mm |
|---|---|
| Hoogte | 85 mm |
| Maat B | 300 mm |
| Maat R | 50 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | nee |
| Uitvoering verbinder | meegeleverde verbinder |
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | nee |
| NATO Gatenpatroon | nee |
| Afbuiging (hoek) | 45° |
| Richtingsverandering | Horizontaal |
| ROHS-conform | ja |
| Dimensie | 85x300 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Type verbinder kabeldraagsysteem | geschroefd |
