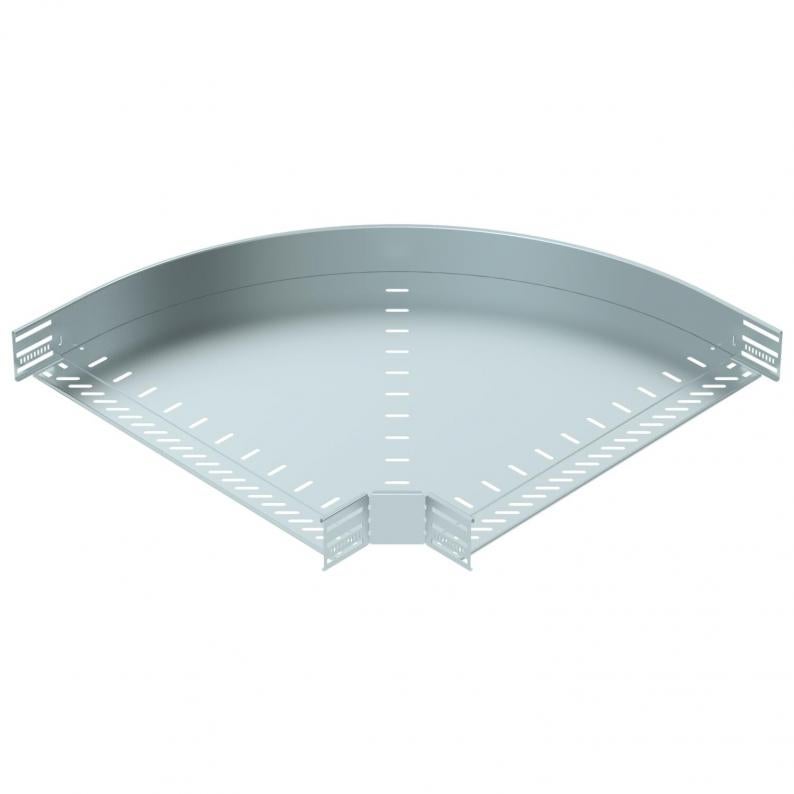

90°-bocht 85 FS
Type RB 90 860 FS
Art.nr. 6036710
EAN 4012197343538
Art.nr. / Type
Breedte
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
90°-bocht voor het maken van een horizontale aftakking, gevormd onderdeel voor klikbare en schroefbare kabelgoten, zijhoogte 85 mm Schroefloze montage met dubbele klemmen of schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen. Bevestigingsmateriaal moet afzonderlijk worden besteld.
Technische gegevens
Afmetingen
| Breedte | 600 mm |
|---|---|
| Hoogte | 85 mm |
| Maat B | 600 mm |
| Maat R | 50 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Materiaaldikte bodemplaat | 1 mm |
| Afbuiging (hoek) | 90° |
| Richtingsverandering | Horizontaal |
| Met bovenstuk | nee |
| Uitvoering | Bocht star |
| ROHS-conform | ja |
| Plaatdikte | 1,25 mm |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 120 °C |
| Dimensie | 85x600 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Type verbinder kabeldraagsysteem | geschroefd/geklemd |
| Geadviseerd aantal schroeven | 20 St. |
| Productserie | MKSM Series, MKS Series, SKSM Series, SKS Series |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 14,4922 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 14,4922 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (4)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Breedte
Oppervlak
Materiaal
Kleur
Art.nr.
RB 90 810 FS
100
bandverzinkt
Staal
zink
6036700
RB 90 820 FS
200
bandverzinkt
Staal
zink
6036702
RB 90 830 FS
300
bandverzinkt
Staal
zink
6036704
RB 90 840 FS
400
bandverzinkt
Staal
zink
6036706
RB 90 850 FS
500
bandverzinkt
Staal
zink
6036709
RB 90 860 FS
600
bandverzinkt
Staal
zink
6036710
Breedte
RB 90 810 FS
Art.nr.
6036700
Breedte
100
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
RB 90 820 FS
Art.nr.
6036702
Breedte
200
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
RB 90 830 FS
Art.nr.
6036704
Breedte
300
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
RB 90 840 FS
Art.nr.
6036706
Breedte
400
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
RB 90 850 FS
Art.nr.
6036709
Breedte
500
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
RB 90 860 FS
Art.nr.
6036710
Breedte
600
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
