Aanbouweenheid voor GESR9, hoogte 60-110 mm
Type OKA-W A 6050R9
|Art.nr. 7424906
|EAN 4012195245209
Art.nr. / Type
7424906 / OKA-W A 6050R9
Lengte
473 mm
Breedte
400 mm
Inbouwopening voor inbouweenheid
Rond
Kanaalhoogte min.
60 mm
Kanaalhoogte max.
110 mm
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

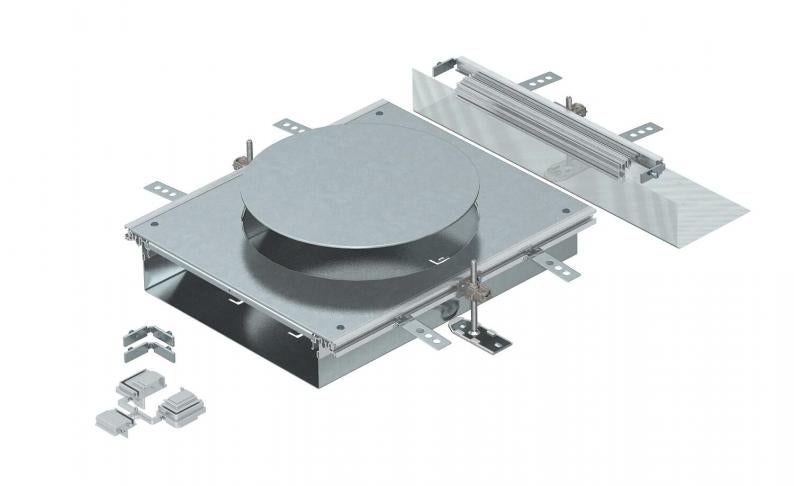

Aanbouweenheid voor de inbouw van een inbouweenheid met nominale grootte R9 bestaande uit een bodemgoot met zijprofielen, vloerbekledingsprofielen, een montagedeksel met blind afgesloten montage-opening en een eindstuk. Meegeleverd zijn: 3 in hoogte nivelleerbare bevestigingshoeken, 3 dekvloerankers, 1 dekselvoegondersteuning en 1 bouwset voor de hoekaftakking.
Grootte montage-opening geschikt voor de inbouw van een ronde inbouweenheid met nominale grootte R9 of R9/55.
Technische gegevens
Afmetingen
| Lengte | 473 mm |
|---|---|
| Breedte | 400 mm |
| Maat A | 400 mm |
| Afm. h | 60 mm |
| Maat d Ø | 305 mm |
Technische gegevens
| Afdekkingen | 1 |
|---|---|
| Nivelleerbereik min. | 60 mm |
| Nivelleerbereik max. | 110 mm |
| Minimale afwerkvloerhoogte | 60 |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | nee |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Inbouwopening voor vloeropbouwtank | nee |
| Afdichtingsinbouwmogelijkheid | ja |
| Ontkoppelbaar | nee |
| met potentiaalvereffening | nee |
| Deksel afneembaar | ja |
| Dekselbevestiging borgend | nee |
| Montage-opening | Voor inbouweenheid |
| Afdekking montage-opening | ja |
| Met scheidingswand | nee |
| Materiaaldikte deksel | 4 |
| Inbouwopening voor inbouweenheid | Rond |
| Geschikt voor dillitatievoeg | nee |
| Met overstek | ja |
| Aantal montage-openingen | 1 |
| Met aansluitopening | ja |
| Geschikt voor open ondervloerkanaal, gelijk aan de afwerkvloer | ja |
| Nominale maat voor inbouweenheden | R9 |
| Kanaalhoogte min. | 60 mm |
| Kanaalhoogte max. | 110 mm |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 50,0569 kg CO2e / 1 Stuk |
|---|
