Beugelklem, 1-voudige metalen drukwand
Type 2056N M 28 FT
|Art.nr. 1155431
|EAN 4012195061038
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Dit artikel is een uitlopend artikel!
Het vervangende artikel vindt u hier.
Kl. vpe: 100 Stuks
100Stuks
Stuks
Beschrijving
Geschikt voor alle C-profielrails met een sleufbreedte van 11–12 mm; minstens 6,5 mm vrije binnenhoogte en minstens 18,5 mm vrije binnenbreedte;
metalen bakken hebben aan alle kanten sterk afgeronde randen zodat er geen gevaar is voor beschadiging van de kabels.
Uitvoering met aanlasbare moer en/of tegenmoer voor de toepassing onder zware omstandigheden of voor trillingsvastheid op aanvraag!
metalen bakken hebben aan alle kanten sterk afgeronde randen zodat er geen gevaar is voor beschadiging van de kabels.
Uitvoering met aanlasbare moer en/of tegenmoer voor de toepassing onder zware omstandigheden of voor trillingsvastheid op aanvraag!
Technische gegevens
Technische gegevens
| voor buisdiameter min. | 25 mm |
|---|---|
| voor buisdiameter max. | 25 mm |
| voorrail met sleufbreedte (met interval) mm | 11 mm |
| voorrail met sleufbreedte (met interval) max. | 12 mm |
| Slagvast | nee |
| Halogeenvrij | nee |
| met kunststof tegenwand | nee |
| met metalen bak | ja |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | Staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| voor 1 kabel H | 51 mm |
| voor 1 kabel L | 33,5 |
| voor 2 kabels H | 84 mm |
| voor 2 kabels L | 46,5 mm |
| voor 3 kabels L | 57,5 mm |
| voor 3 kabels H | 115 mm |
| Spanbereik D min. | 22 mm |
| Spanbereik D max. | 28 mm |
| Dimensie | 22-28mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| met tegenwand | nee |
| Materiaal van de bak | staal |

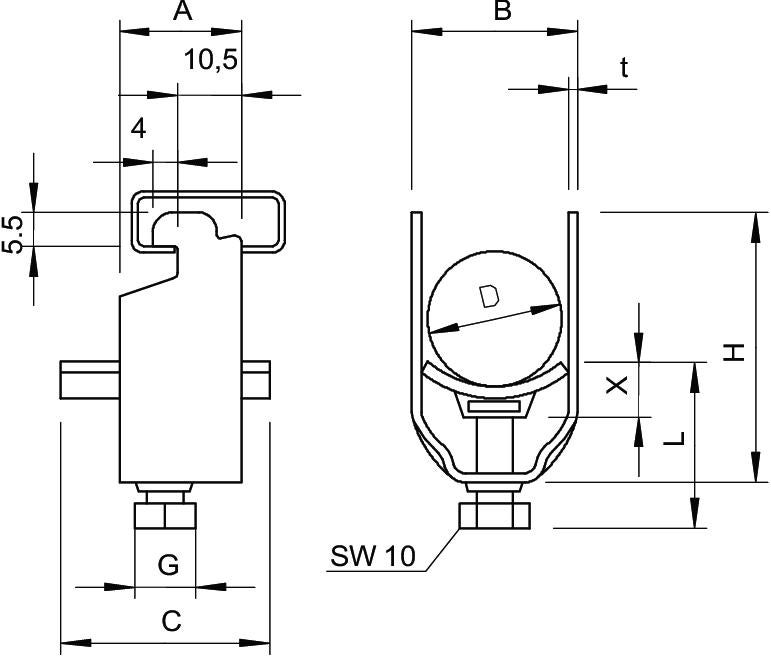

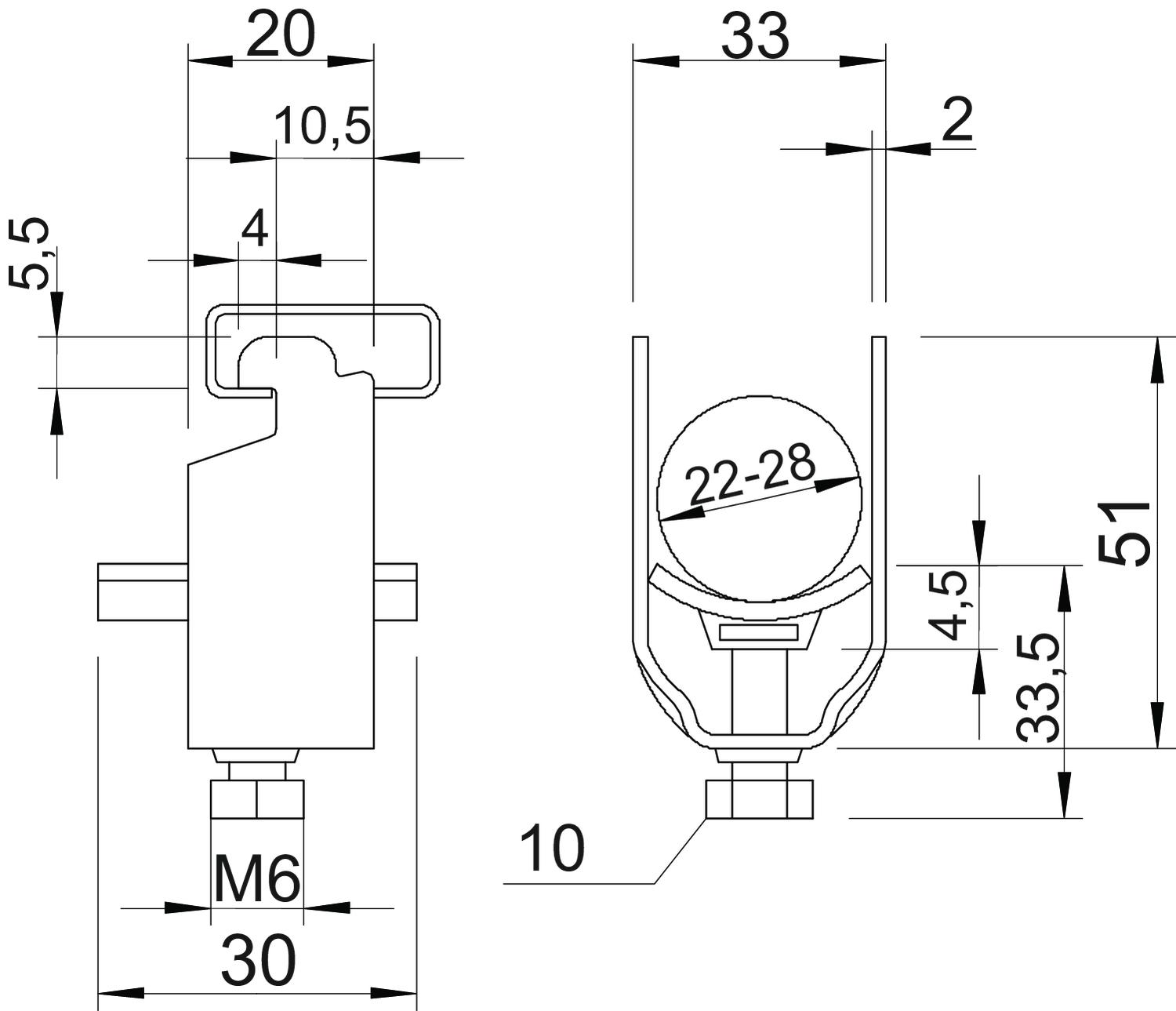

Afmetingen
| Maat L | 33,5 mm |
|---|---|
| Maat A | 20 mm |
| Maat B | 33 mm |
| Afm. H | 51 mm |
| Maat t | 2 mm |
| Maat C | 30 mm |
| Maat x | 4,5 mm |
| Afmeting G (mm) | M6 |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 0,116 kg CO₂e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (3)
Productfoto's (2)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
2056N M 12 FT
3
8
12
1155407
2056N M 28 FT
3
22
28
1155431
2056N M 52 FT
5
46
52
1155482
2056N M 58 FT
5
52
58
1155490
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
2056N M 12 FT
Art.nr.
1155407
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
2056N M 28 FT
Art.nr.
1155431
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
2056N M 52 FT
Art.nr.
1155482
max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
2056N M 58 FT
Art.nr.
1155490
max. Aandraaimoment
5
Spanbereik D min.
52
Spanbereik D max.
58
