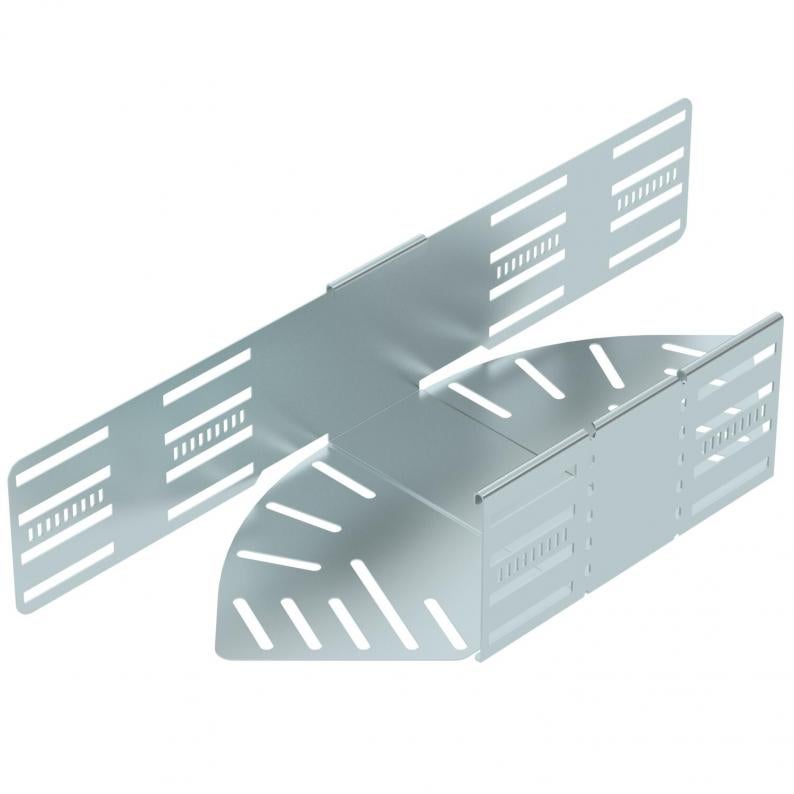

Bocht in hoek verstelbaar 110 FS
Type RB W 120 FS
Art.nr. 6037304
EAN 4012197341077
Art.nr. / Type
Breedte
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
In hoek verstelbare bocht voor het maken van een horizontale aftakking, gevormd onderdeel voor klik- en schroefbare kabelgoten zijhoogte 110 mm. Instelbare hoek 0 - 90°. Schroefloze montage met dubbele klemmen of schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen. Bevestigingsmateriaal moet afzonderlijk worden besteld.
Technische gegevens
Afmetingen
| Breedte | 200 mm |
|---|---|
| Hoogte | 110 mm |
| Maat L | 522 mm |
| Maat B | 200 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Materiaaldikte bodemplaat | 1 mm |
| Afbuiging (hoek) | verstelbaar |
| Richtingsverandering | Horizontaal |
| Met bovenstuk | nee |
| Uitvoering | Scharnierbocht_compleet |
| ROHS-conform | ja |
| Plaatdikte | 1,25 mm |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 120 °C |
| Dimensie | 110x200 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Type verbinder kabeldraagsysteem | geschroefd/geklemd |
| Geadviseerd aantal schroeven | 20 St. |
| Productserie | MKSM Series, MKS Series, SKSM Series, SKS Series |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 4,215 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 4,215 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (4)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Breedte
Oppervlak
Materiaal
Kleur
Art.nr.
RB W 110 FS
100
bandverzinkt
Staal
zink
6037300
RB W 115 FS
150
bandverzinkt
Staal
zink
6037302
RB W 120 FS
200
bandverzinkt
Staal
zink
6037304
RB W 130 FS
300
bandverzinkt
Staal
zink
6037306
RB W 140 FS
400
bandverzinkt
Staal
zink
6037308
RB W 150 FS
500
bandverzinkt
Staal
zink
6037310
RB W 160 FS
600
bandverzinkt
Staal
zink
6037312
