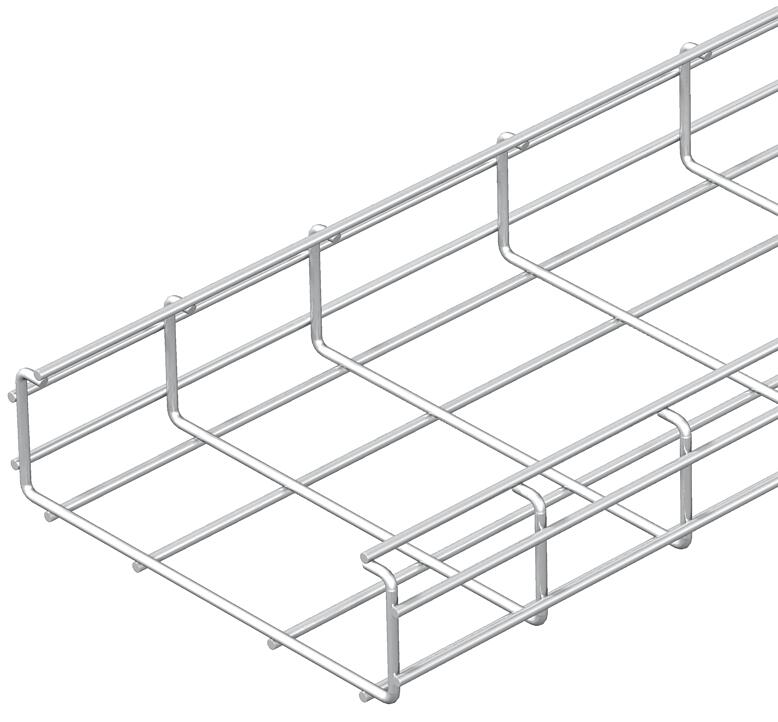

C-draadgoot CGR 50 A2
Type CGR 50 200 A2
|Art.nr. 6016251
|EAN 4012196012794
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving

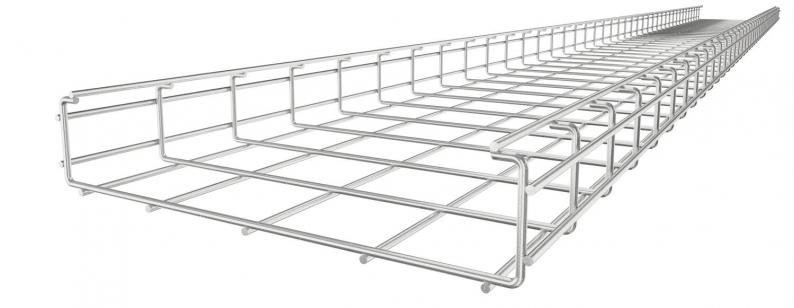

Draadgoot in C-vorm van gepuntlaste staaldraden met een zijhoogte van 50 mm.
Magnetische afschermingsdemping 15 dB.
Magnetische afschermingsdemping 15 dB.
Technische gegevens

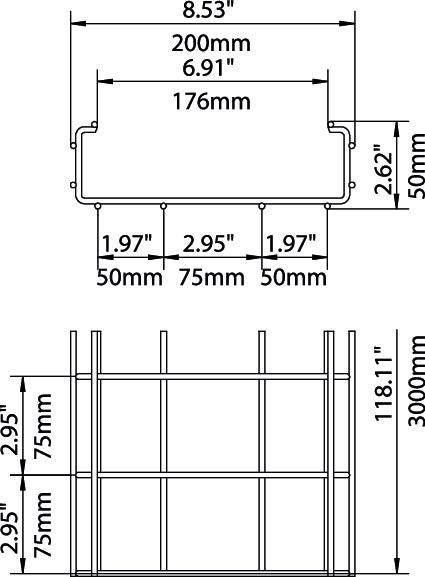

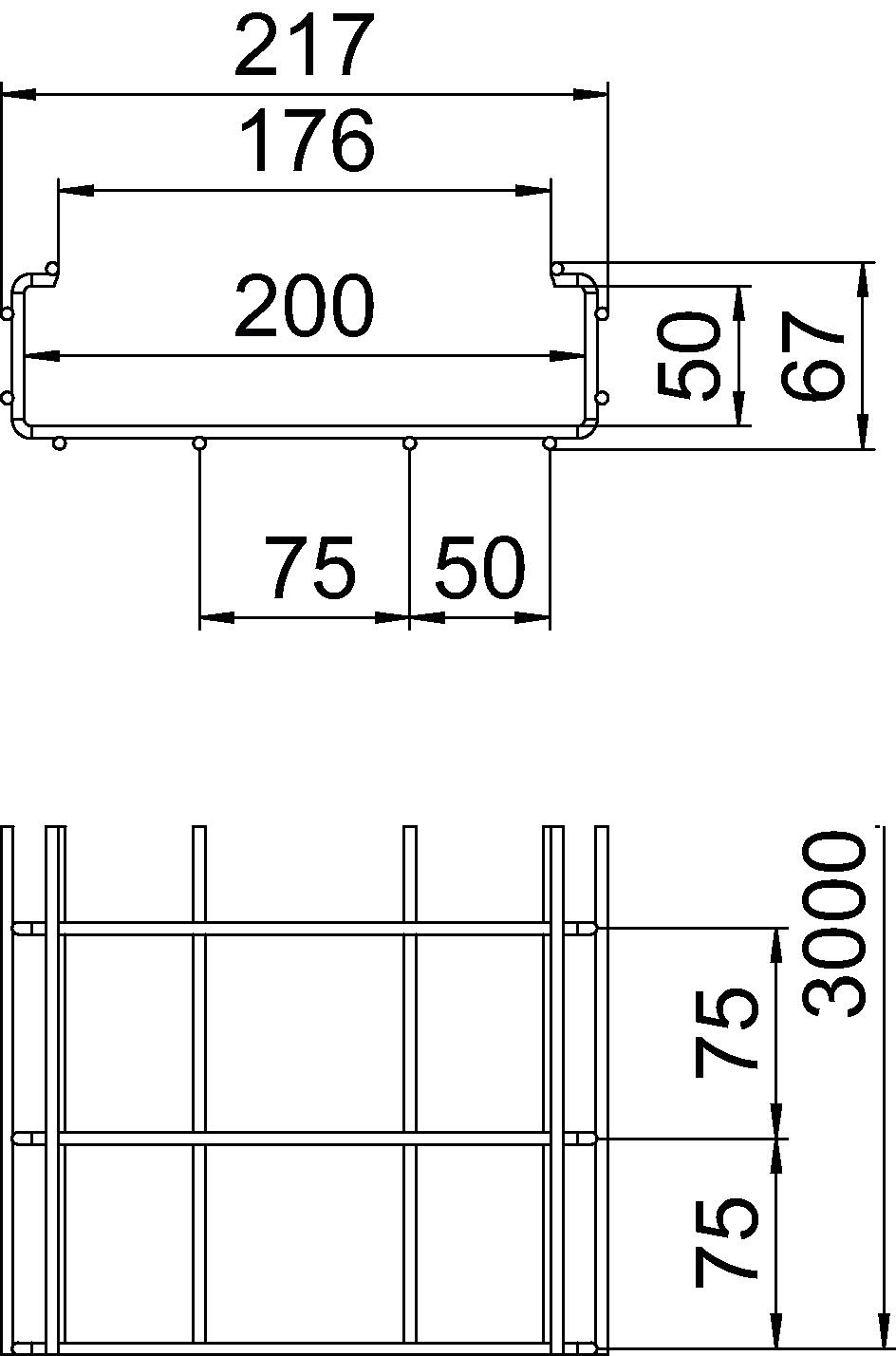

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 50 mm |
| Maat A | 176 mm |
| Maat B | 217 mm |
| Afm. H | 67 mm |
| Maat l1 | 75 mm |
| Afmeting L2 (mm) | 50 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 74 cm² |
| Roestvast staal, gebeitst | ja |
| Nuttige doorsnede | 7400 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Profielvorm | C-vorm |
| Draaddiameter | 4,5 mm |
| Dimensie | 50x200x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,0 m | 1,1 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,7 kN/m |
| Steunafstand 2,0 m | 0,4 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 8,8319 kg CO2e / 1 Meter |
|---|
Toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (4)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
CGR 50 50 A2
3000
50
50
nee
13
4,5
6016200
CGR 50 100 A2
3000
100
50
nee
33
4,5
6016235
CGR 50 200 A2
3000
200
50
nee
74
4,5
6016251
CGR 50 300 A2
3000
300
50
nee
116
4,5
6016253
CGR 50 400 A2
3000
400
50
nee
157
4,5
6016255
