C-draadgoot CGR 50 FT
Type CGR 50 400 FT
|Art.nr. 6017460
|EAN 4012196014118
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving

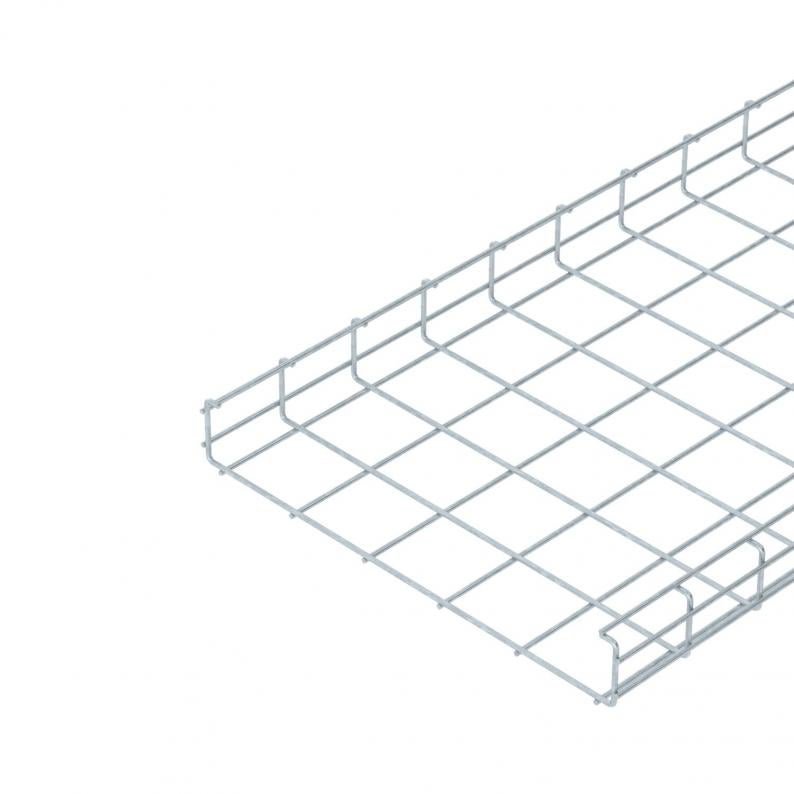

Draadgoot in C-vorm van gepuntlaste staaldraden met een zijhoogte van 50 mm.
Magnetische afschermingsdemping 15 dB.
Magnetische afschermingsdemping 15 dB.
Technische gegevens

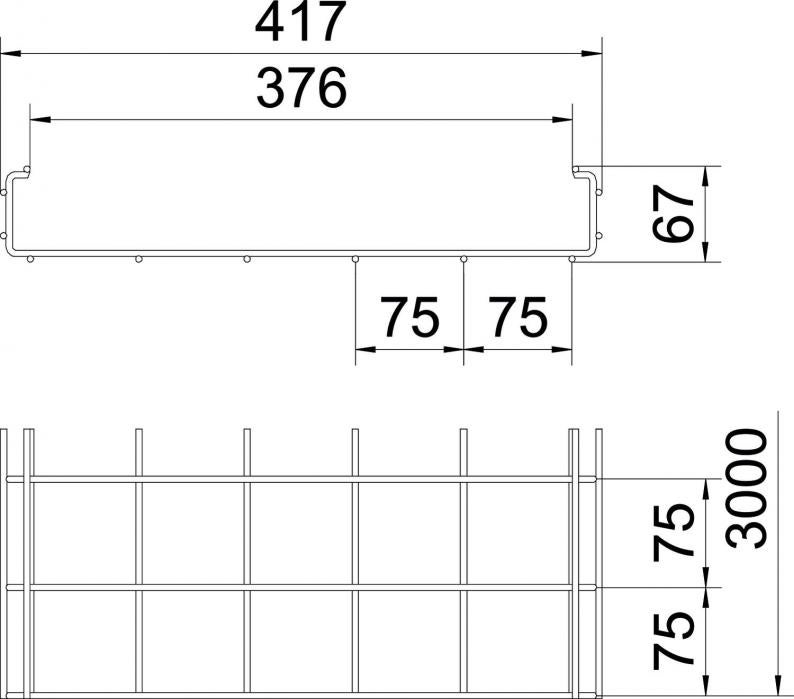

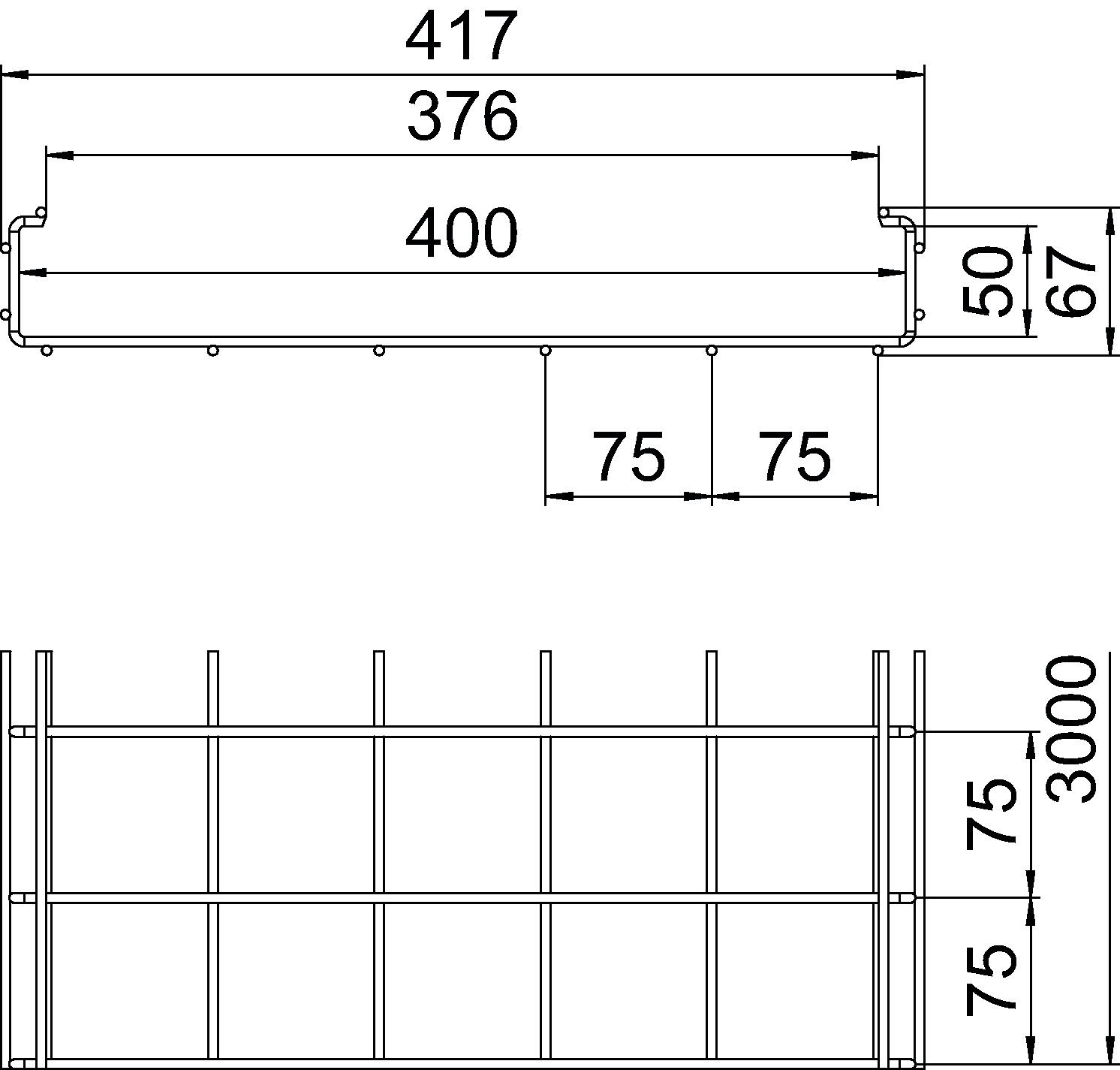

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 50 mm |
| Maat A | 376 mm |
| Maat B | 417 mm |
| Afm. H | 67 mm |
| Maat l1 | 75 mm |
| Afmeting L2 (mm) | 75 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 157 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 15700 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Profielvorm | C-vorm |
| Draaddiameter | 4,5 mm |
| Dimensie | 50x400x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,0 m | 1,1 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,7 kN/m |
| Steunafstand 2,0 m | 0,4 kN/m |
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 5,0209 kg CO2e / 1 Meter |
|---|
Toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
CGR 50 50 FT
3000
50
50
nee
13
4,5
6017428
CGR 50 100 FT
3000
100
50
nee
34
4,5
6017436
CGR 50 200 FT
3000
200
50
nee
75
4,5
6017444
CGR 50 300 FT
3000
300
50
nee
116
4,5
6017452
CGR 50 400 FT
3000
400
50
nee
157
4,5
6017460
Breedte
Nuttige doorsnede
CGR 50 50 FT
Art.nr.
6017428
Lengte
3000
Breedte
50
Hoogte
50
Functiebehoud
nee
Nuttige doorsnede
13
Draaddiameter
4,5
CGR 50 100 FT
Art.nr.
6017436
Lengte
3000
Breedte
100
Hoogte
50
Functiebehoud
nee
Nuttige doorsnede
34
Draaddiameter
4,5
CGR 50 200 FT
Art.nr.
6017444
Lengte
3000
Breedte
200
Hoogte
50
Functiebehoud
nee
Nuttige doorsnede
75
Draaddiameter
4,5
CGR 50 300 FT
Art.nr.
6017452
Lengte
3000
Breedte
300
Hoogte
50
Functiebehoud
nee
Nuttige doorsnede
116
Draaddiameter
4,5
CGR 50 400 FT
Art.nr.
6017460
Lengte
3000
Breedte
400
Hoogte
50
Functiebehoud
nee
Nuttige doorsnede
157
Draaddiameter
4,5
