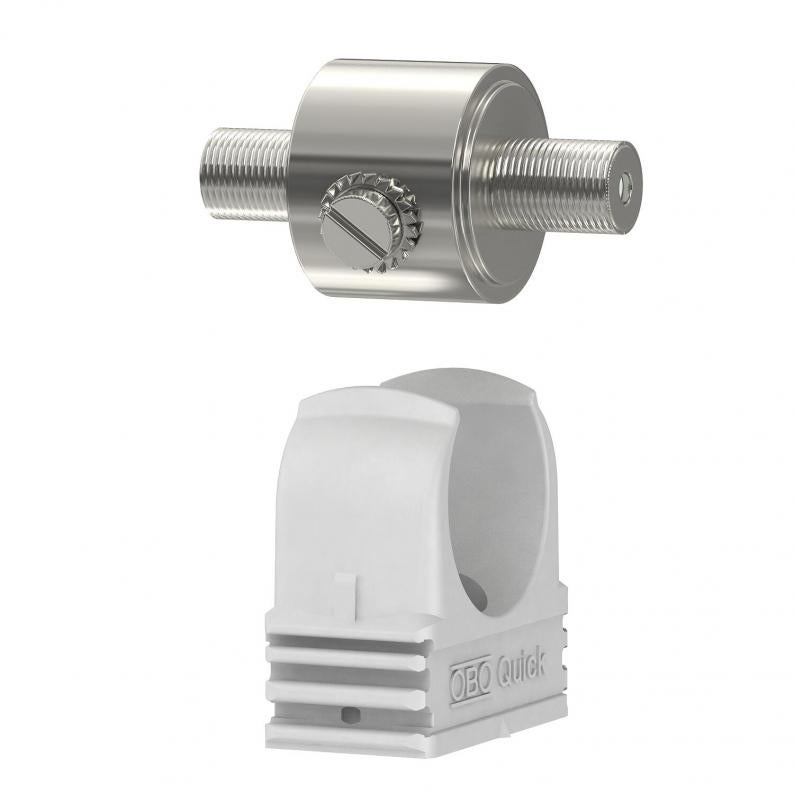

Coax beveiliging voor F-aansluiting: female/female

Coax beveiliging voor F-aansluiting: female/female

Type DS-F W/W
|
Item no. 5093272
|
EAN 4012195022619
Show all variants
Item no. / Type
Maximale continuespanning AC
Maximale continuspanning DC

Smallest selling unit: 1 Stuks

Stuks

Description

Coax datakabelbeveiliging

• Basisbeveiliging
• Hoge impulsbelastbaarheid D1: 2 kA (10/350)
• Eenvoudige montage (tussenstekker), m = stekker, w = bus
• Verschillende stekkercombinaties
• Met F-connector
• Optimaal overdrachtgedrag
• Inclusief OBO Quick-klem M25 voor eenvoudige installatie
Toepassing: beveiliging van TV- en SAT-installaties, multiswitsches, receivers en DVB-T(2)
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Overgang van LPZ 0 naar 2
  • SAT-TV toepassingen
  • TV-toepassingen
  • Installation electrotechnical expertise
  • CO₂ footprint (PCF)
  • Packaging without plastic

Technical data

Technische gegevens

Aantal polen1
Terugstroomdemping≥14 dB
Impedantie75 Ω
Telefoon/telecommunicatiecontactnee
Signalering op het apparaatgeen
SteeksysteemF
Beschermingsniveau ader - ader<800 V
Beschermingsniveau ader - aarde<800 V
BeschermingsgraadIP40
TestnormIEC 61643-21
Capaciteit (ader-ader)<10 pF
Capaciteit (ader-aarde)<20 pF
Explosieveilige uitvoeringnee
Isolatieweerstand>1 GΩ
Afscherming aansluitingja
Afschermingdirect
Piekstroombestendigheid ader - aderC2: 10 kV / 5 kA (8/20µs)
Piekstroombestendigheid ader - aardeC2: 10 kV / 5 kA (8/20µs)
Totale afleidstroom (10/350)D1: 2 kA
Totale afleidstroom (8/20)10 kA
Nominale belastingsstroom DC5 A
Nominale belastingsstroom AC3,5 A
Afleiderbewakingnee
Maximale continuespanning AC130 V
Maximale continuspanning DC185 V
Grensfrequentie3400 MHz
SPD conform NEN-EN-IEC 61643-21klasse I+II / D1+C2
KategorieTyp 1+2 / D1+C2
Beschermingsniveau<800 V
LPZ0→2
Impulsstroom1 kA
Invoegdemping (insertion loss)≤0,9 dB
Temperatuurbereik min.-40 °C
Temperatuurbereik max.80 °C
Dimensie130V

Environmental Data

Packaging without plasticja
CO2-voetafdruk (GWP) van wieg tot poort0,1413 kg CO2e / 1 Stuk

Downloads

0 selected

Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Handleidingen en help (4)
Productfoto's (2)

Variants

DS-F W/W
Item no.
5093272
Aantal polen
1
Steeksysteem
F
Maximale continuespanning AC
130
Maximale continuspanning DC
185
DS-F M/W
Item no.
5093275
Aantal polen
1
Steeksysteem
F
Maximale continuespanning AC
130
Maximale continuspanning DC
185
