Draadgoot GR-Magic® 105 A2
Type GRM 105 300 A2
|Art.nr. 6002460
|EAN 4012195149644
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving

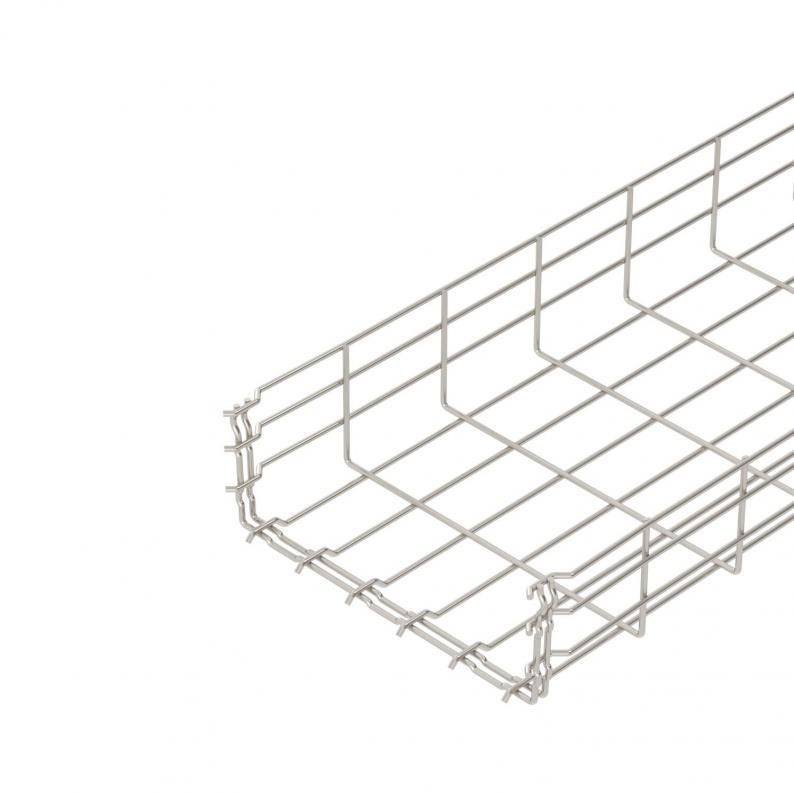

Draadgoot Magic met aangevormde verbinder met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar gestoken. De maasgrootte is 50 x 100 mm.
Technische gegevens

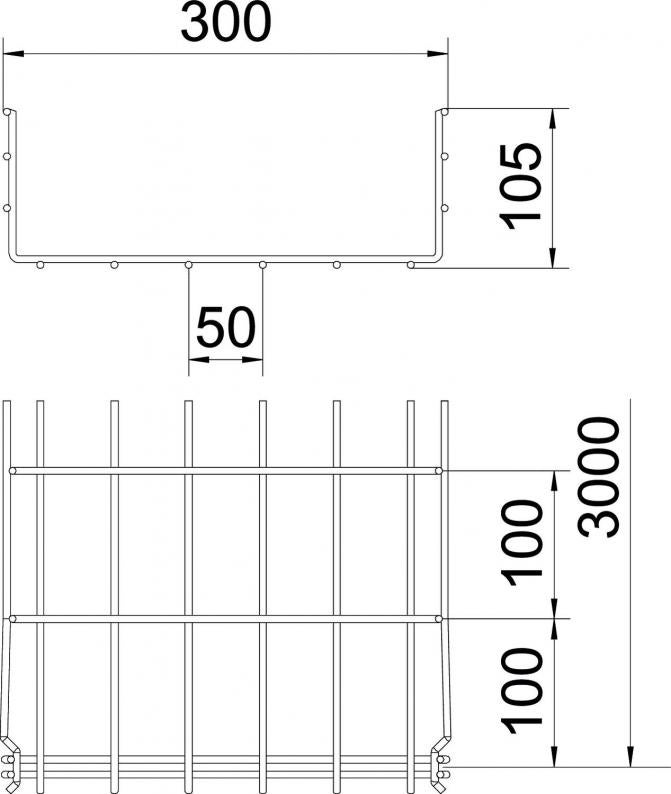

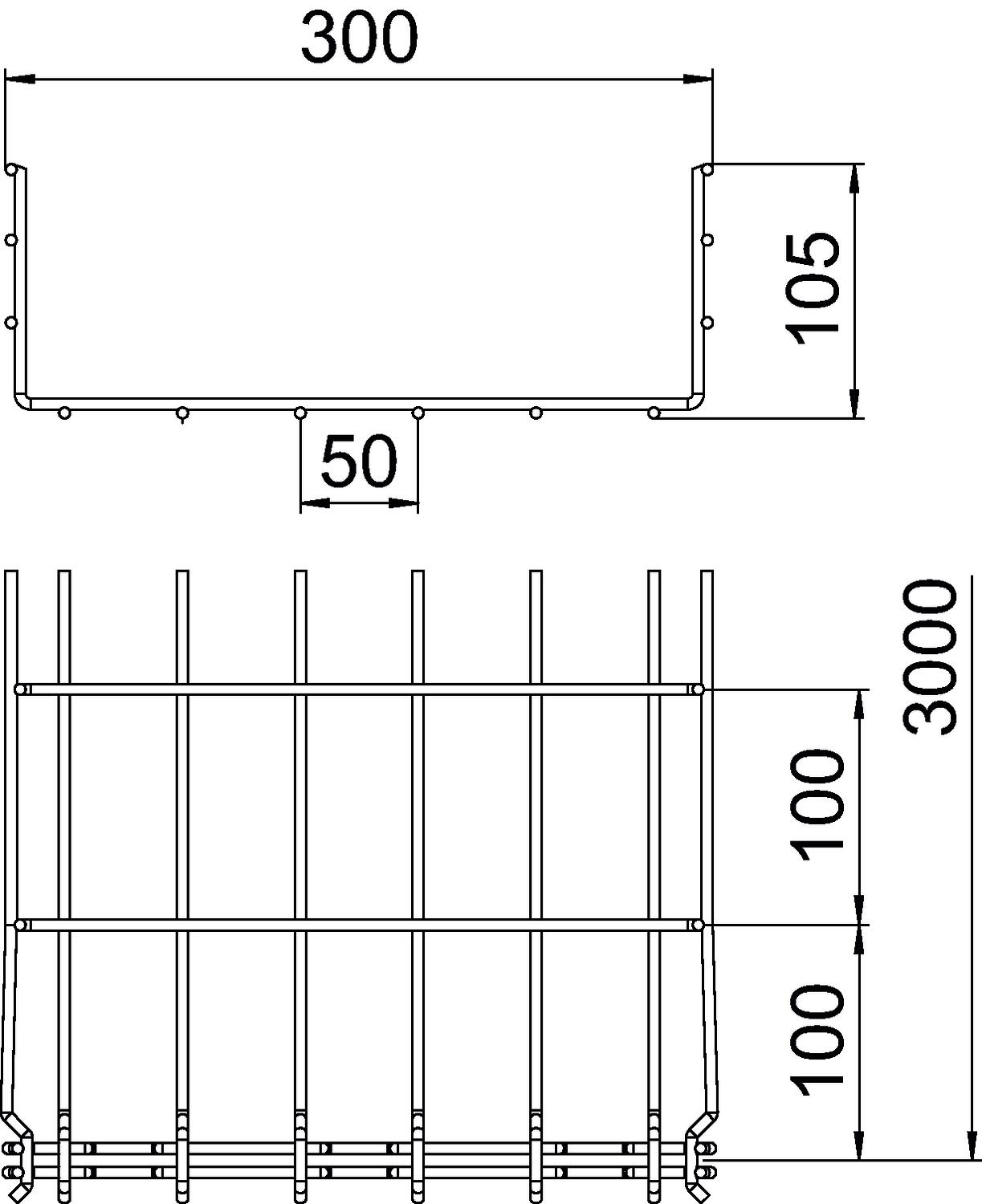

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 300 mm |
| Hoogte | 105 mm |
| Maat B | 300 mm |
| Afm. H | 108 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 268 cm² |
| Roestvast staal, gebeitst | ja |
| Nuttige doorsnede | 26800 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | ja |
| Profielvorm | U-vorm |
| Draaddiameter | 4,8 mm |
| Dimensie | 105x300x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
Belastingen
| Steunafstand 1,0 m | 1,1 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,75 kN/m |
| Steunafstand 2,0 m | 0,53 kN/m |
| Steunafstand 2,5 m | 0,38 kN/m |
| Steunafstand 3,0 m | 0,3 kN/m |
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 11,7853 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (7)
Verklaringen (4)
Certificaten (3)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
GRM 105 100 A2
3000
100
105
nee
82
3,9
6002451
GRM 105 150 A2
3000
150
105
nee
130
3,9
6002455
GRM 105 200 A2
3000
200
105
nee
175
4,8
6002457
GRM 105 300 A2
3000
300
105
nee
268
4,8
6002460
GRM 105 400 A2
3000
400
105
nee
363
4,8
6002463
GRM 105 500 A2
3000
500
105
nee
459
4,8
6002466
GRM 105 600 A2
3000
600
105
nee
554
4,8
6002469
Breedte
Nuttige doorsnede
Draaddiameter
GRM 105 100 A2
Art.nr.
6002451
Lengte
3000
Breedte
100
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
82
Draaddiameter
3,9
GRM 105 150 A2
Art.nr.
6002455
Lengte
3000
Breedte
150
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
130
Draaddiameter
3,9
GRM 105 200 A2
Art.nr.
6002457
Lengte
3000
Breedte
200
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
175
Draaddiameter
4,8
GRM 105 300 A2
Art.nr.
6002460
Lengte
3000
Breedte
300
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
268
Draaddiameter
4,8
GRM 105 400 A2
Art.nr.
6002463
Lengte
3000
Breedte
400
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
363
Draaddiameter
4,8
GRM 105 500 A2
Art.nr.
6002466
Lengte
3000
Breedte
500
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
459
Draaddiameter
4,8
GRM 105 600 A2
Art.nr.
6002469
Lengte
3000
Breedte
600
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
554
Draaddiameter
4,8
