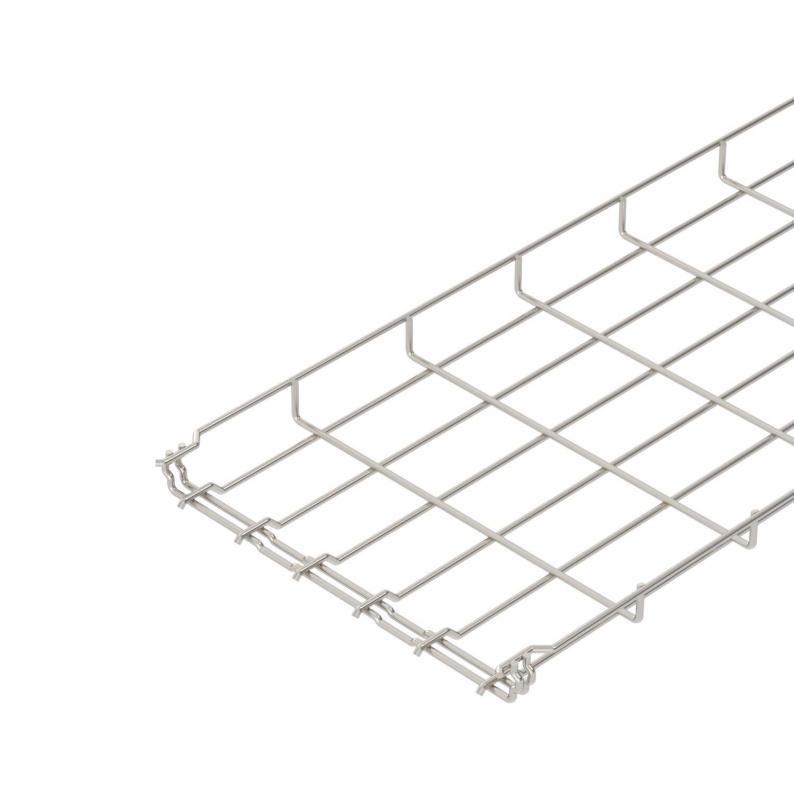

Draadgoot GR-Magic® 35 A2
Type GRM 35 300 A2
|Art.nr. 6000059
|EAN 4012195470731
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving
Draadgoot met aangevormde verbinder in de zijhoogte 35 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar geklikt. De maasgrootte is 50 x 100 (uitgezonderd GRM 35/50 = 20 x 100 mm).
Technische gegevens

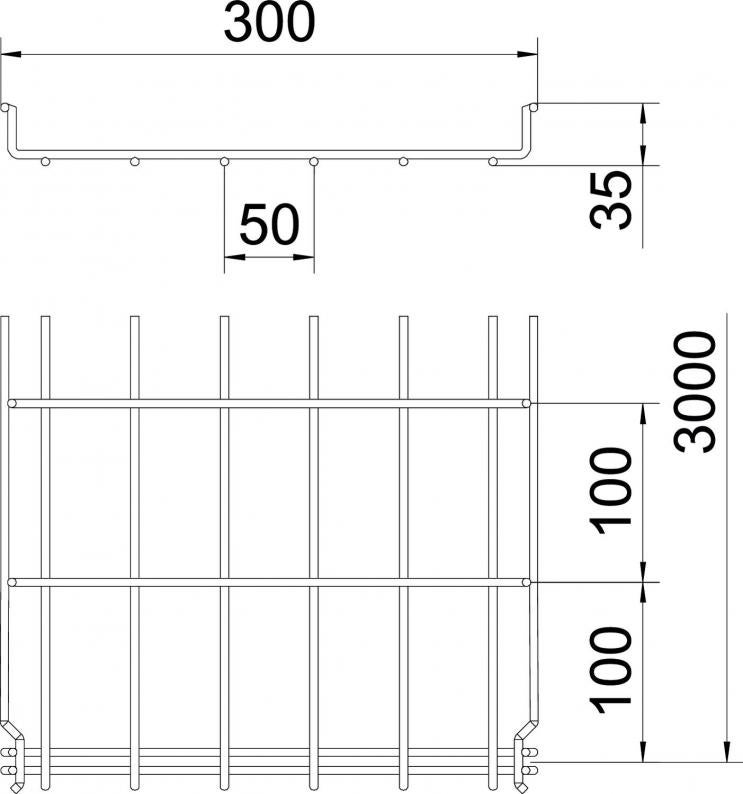

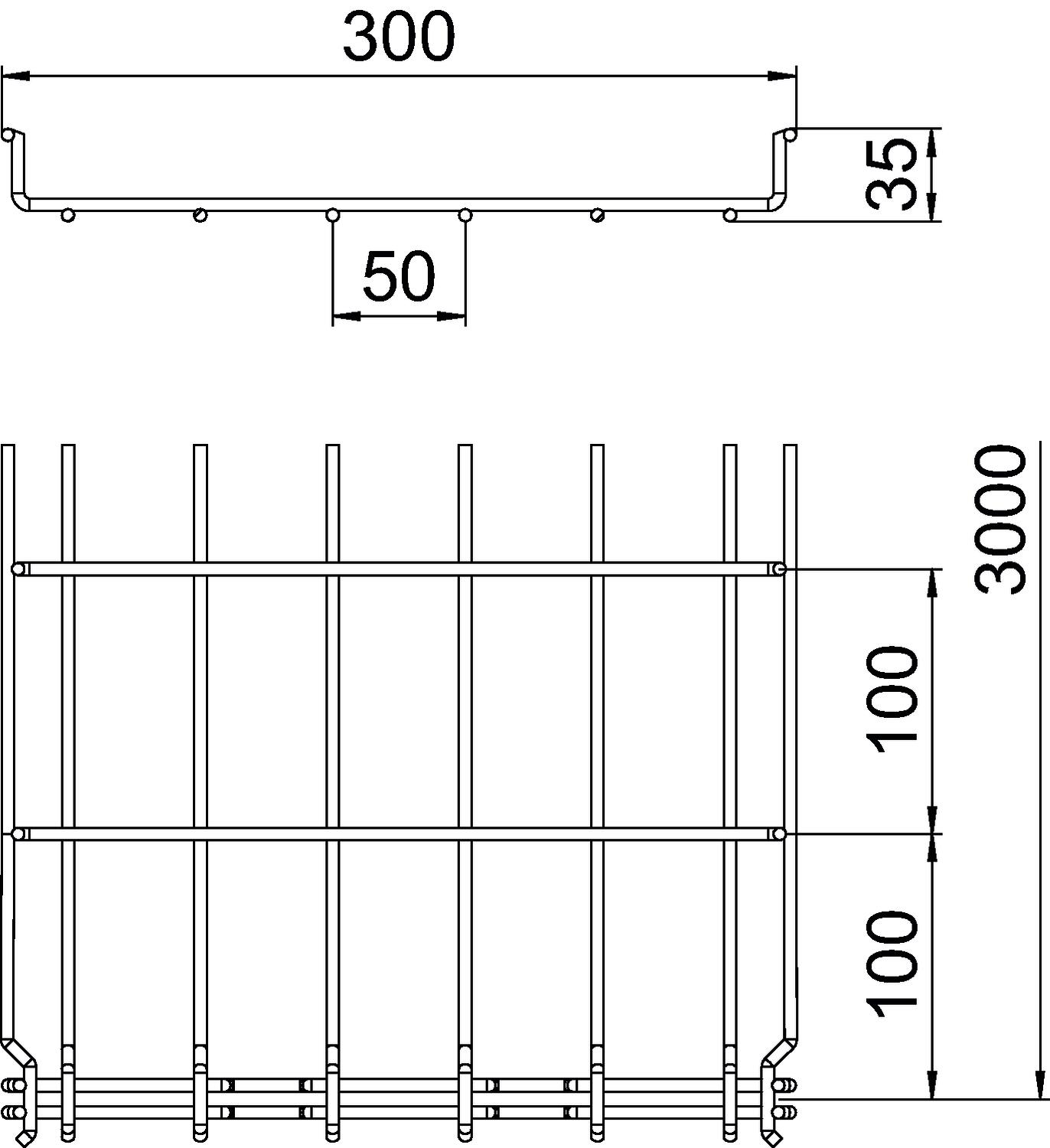

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 300 mm |
| Hoogte | 35 mm |
| Maat B | 300 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 71,3 cm² |
| Roestvast staal, gebeitst | ja |
| Nuttige doorsnede | 10500 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | ja |
| Profielvorm | U-vorm |
| Draaddiameter | 4,8 mm |
| Dimensie | 35x300x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
Belastingen
| Steunafstand 1,0 m | 0,75 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,22 kN/m |
| Steunafstand 2,0 m | 0,15 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 7,9955 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (6)
Verklaringen (4)
Certificaten (3)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
GRM 35 50 A2
3000
50
35
nee
9,4
3,9
6000054
GRM 35 100 A2
3000
100
35
nee
23
3,9
6000055
GRM 35 150 A2
3000
150
35
nee
36,6
3,9
6000056
GRM 35 200 A2
3000
200
35
nee
50,1
3,9
6000057
GRM 35 300 A2
3000
300
35
nee
71,3
4,8
6000059
Breedte
Nuttige doorsnede
Draaddiameter
GRM 35 50 A2
Art.nr.
6000054
Lengte
3000
Breedte
50
Hoogte
35
Functiebehoud
nee
Nuttige doorsnede
9,4
Draaddiameter
3,9
GRM 35 100 A2
Art.nr.
6000055
Lengte
3000
Breedte
100
Hoogte
35
Functiebehoud
nee
Nuttige doorsnede
23
Draaddiameter
3,9
GRM 35 150 A2
Art.nr.
6000056
Lengte
3000
Breedte
150
Hoogte
35
Functiebehoud
nee
Nuttige doorsnede
36,6
Draaddiameter
3,9
GRM 35 200 A2
Art.nr.
6000057
Lengte
3000
Breedte
200
Hoogte
35
Functiebehoud
nee
Nuttige doorsnede
50,1
Draaddiameter
3,9
GRM 35 300 A2
Art.nr.
6000059
Lengte
3000
Breedte
300
Hoogte
35
Functiebehoud
nee
Nuttige doorsnede
71,3
Draaddiameter
4,8
