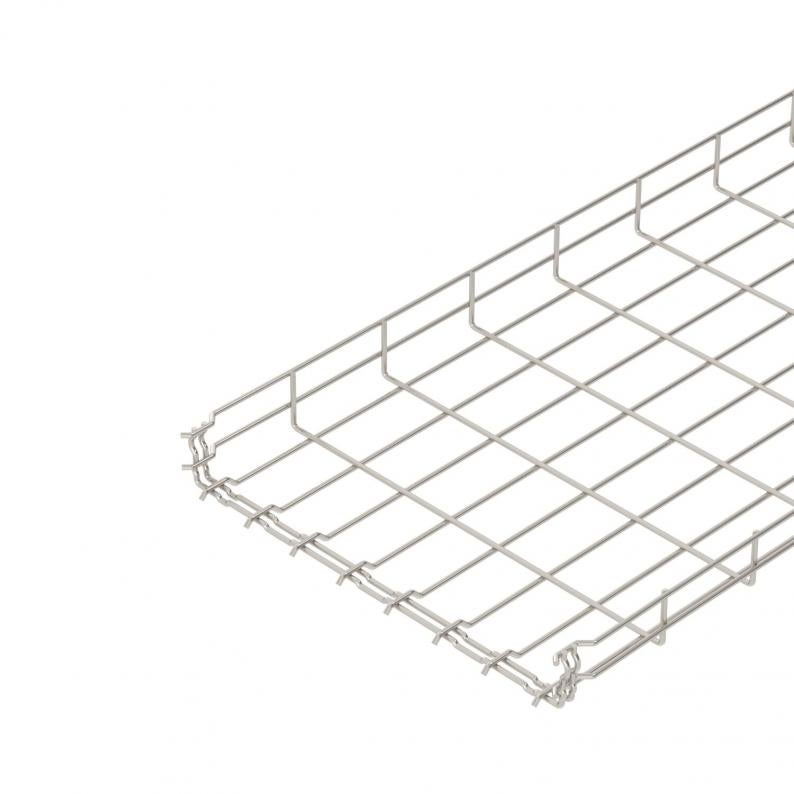

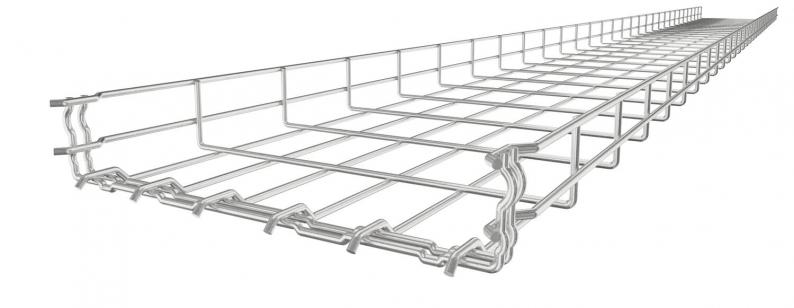

Draadgoot GR-Magic® 55 A4
Type GRM 55 400 A4
|Art.nr. 6001095
|EAN 4012195166085
Art.nr. / Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving
Draadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar gestoken. De maasgrootte is 50 x 100 mm (uitgezonderd GRM 55/50 = 20 x 100 mm).
Technische gegevens

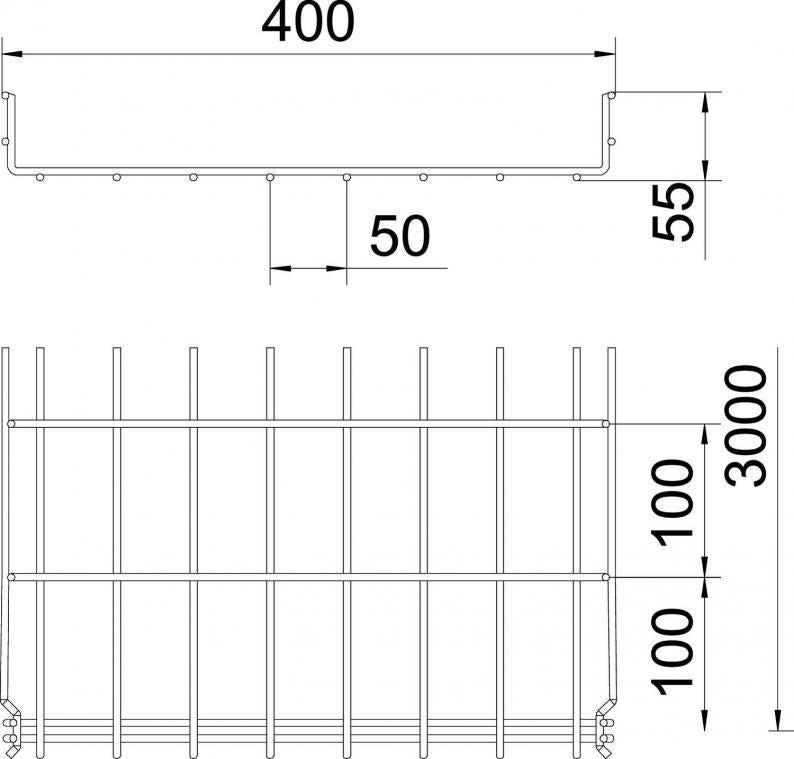

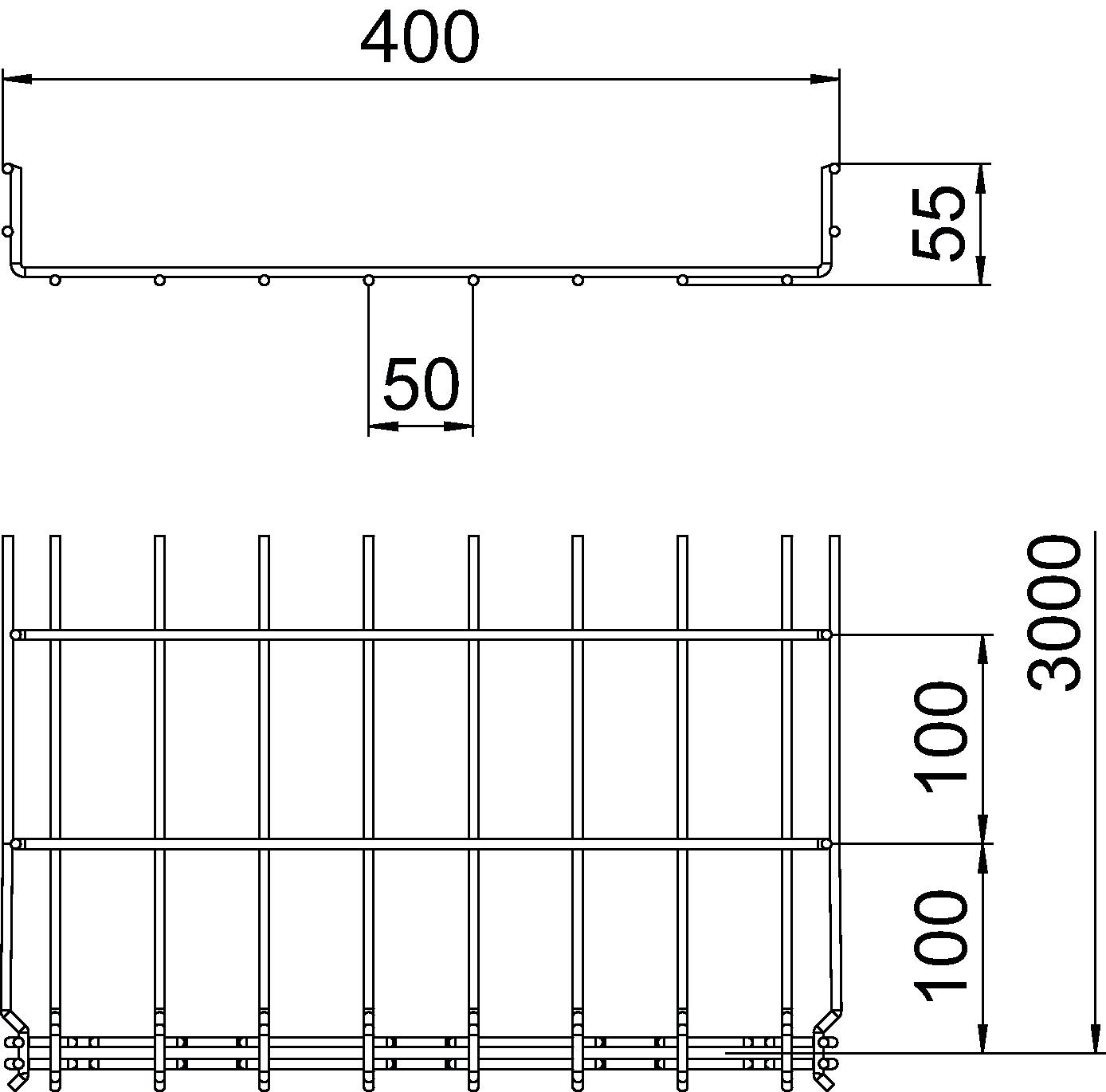

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 55 mm |
| Maat B | 400 mm |
| Afm. H | 58 mm |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 175 cm² |
| Roestvast staal, gebeitst | ja |
| Nuttige doorsnede | 17500 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | ja |
| Profielvorm | U-vorm |
| Draaddiameter | 4,8 mm |
| Dimensie | 55x400x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4401 |
| Kleur | roestvrij staal |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
Belastingen
| Steunafstand 1,0 m | 0,9 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,6 kN/m |
| Steunafstand 2,0 m | 0,3 kN/m |
| Steunafstand 2,5 m | 0,25 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 11,9219 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (9)
Verklaringen (4)
Certificaten (3)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
GRM 55 50 A4
3000
50
55
ja
16
3,9
6001087
GRM 55 100 A4
3000
100
55
ja
40
3,9
6001088
GRM 55 150 A4
3000
150
55
ja
63
3,9
6001090
GRM 55 200 A4
3000
200
55
ja
87
3,9
6001091
GRM 55 300 A4
3000
300
55
ja
129
4,8
6001093
GRM 55 400 A4
3000
400
55
ja
175
4,8
6001095
GRM 55 500 A4
3000
500
55
nee
220
4,8
6001097
GRM 55 600 A4
3000
600
55
nee
265
4,8
6001099
