Draadgoot GR-Magic® 55 met scheidingsschot
Type GRM-T 55 100 G
|Art.nr. 6006453
|EAN 4012196150854
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving

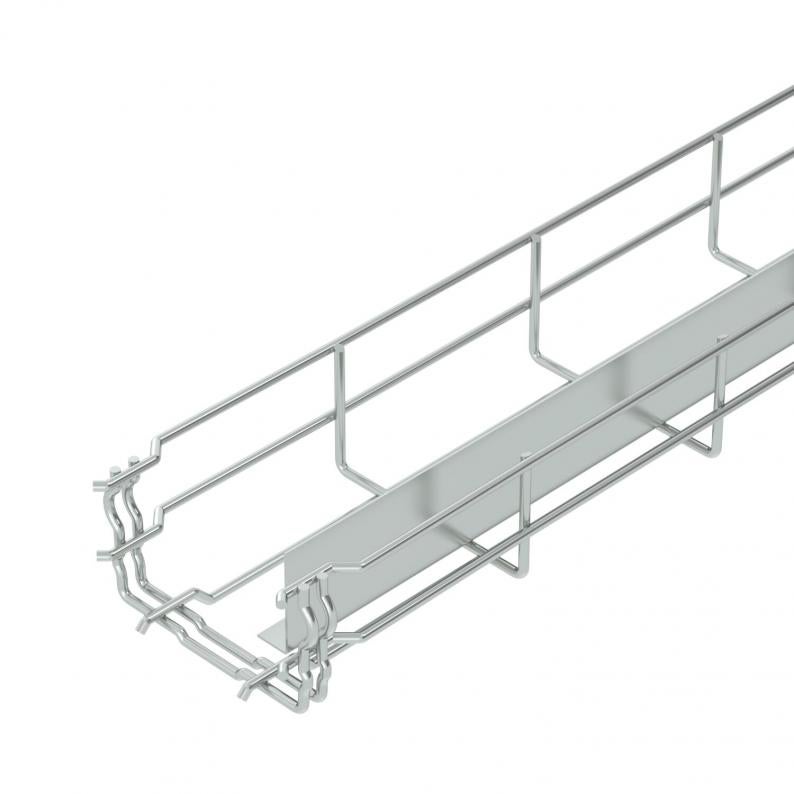

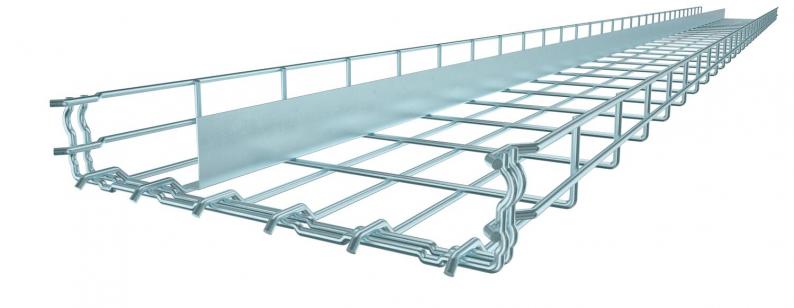

Draadgoot Magic met gegoten verbinder en ingelast scheidingsschot in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar gestoken. De maasgrootte is 50 x 100 mm.
Technische gegevens

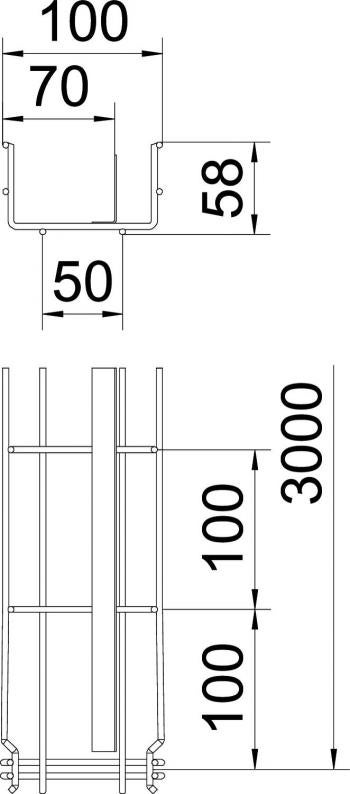

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 55 mm |
| Maat A | 59,5 mm |
| Maat B | 100 mm |
| Afm. H | 58 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 40 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 4000 mm² |
| Geïntegreerd scheidingsschot | een |
| Schroefloze verbinder | ja |
| Profielvorm | U-vorm |
| Draaddiameter | 3,9 mm |
| Dimensie | 55x100x3000 |
| Oppervlak | galvanisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
Belastingen
| Steunafstand 1,0 m | 0,5 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,5 kN/m |
| Steunafstand 2,0 m | 0,25 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 2,1772 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (6)
Verklaringen (3)
Certificaten (4)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
GRM-T 55 100 G
3000
100
55
nee
40
3,9
6006453
GRM-T 55 200 G
3000
200
55
nee
87
3,9
6006455
GRM-T 55 300 G
3000
300
55
nee
129
4,8
6006456
GRM-T 55 400 G
3000
400
55
nee
175
4,8
6006457
GRM-T 55 500 G
3000
500
55
nee
220
4,8
6006458
Breedte
Nuttige doorsnede
Draaddiameter
GRM-T 55 100 G
Art.nr.
6006453
Lengte
3000
Breedte
100
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
40
Draaddiameter
3,9
GRM-T 55 200 G
Art.nr.
6006455
Lengte
3000
Breedte
200
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
87
Draaddiameter
3,9
GRM-T 55 300 G
Art.nr.
6006456
Lengte
3000
Breedte
300
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
129
Draaddiameter
4,8
GRM-T 55 400 G
Art.nr.
6006457
Lengte
3000
Breedte
400
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
175
Draaddiameter
4,8
GRM-T 55 500 G
Art.nr.
6006458
Lengte
3000
Breedte
500
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
220
Draaddiameter
4,8
