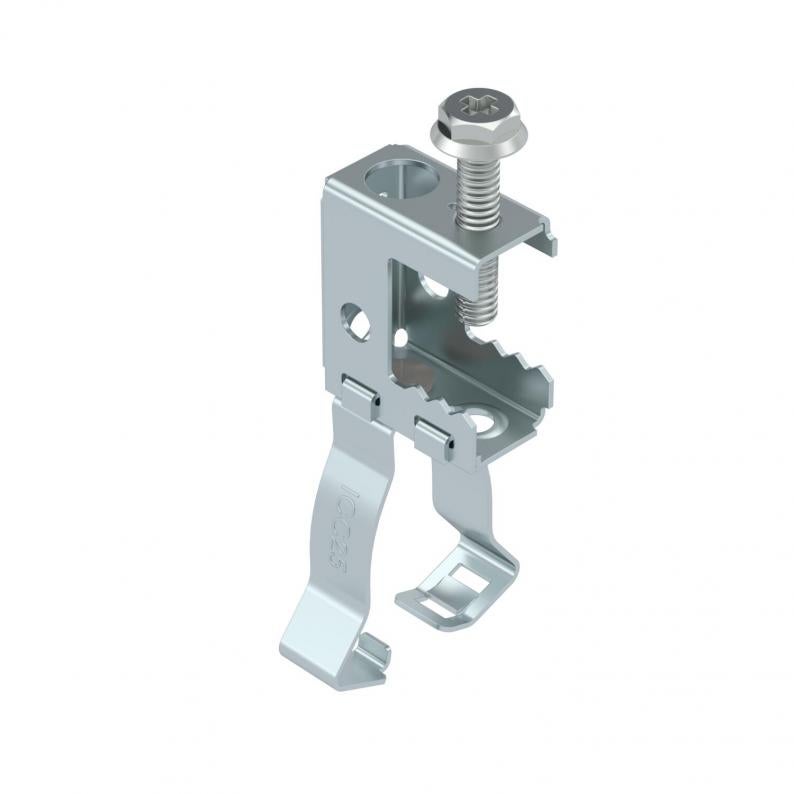

Draagschroefklem, met buisbevestiging
Type SKS 213 D20/25
|Art.nr. 1488591
|EAN 4012197392000
Art.nr. / Type
Lengte
Breedte
Hoogte
Breukbelasting
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Draagschroefklem voor monteren van buizen en kabels. Gesloten buishouder onder. Bevestiging op stalen dragers door opschroeven
Technische gegevens
Afmetingen
| Lengte | 31 mm |
|---|---|
| Breedte | 40 mm |
| Hoogte | 84 mm |
| Afm. H | 84 mm |
Technische gegevens
| Scharnierend | nee |
|---|---|
| Scharnier instelbaar | nee |
| Breukbelasting | 0,45 kN |
| Buis-/kabeldiameter min. | 20 mm |
| Buis-/kabeldiameter max. | 25 mm |
| Type bevestiging | Schroeven |
| Aansluittype/-component | Buis/kabel |
| Flensdikte F min. | 2 mm |
| Flensdikte F max. | 16 mm |
| Dimensie | 2-13mm |
| Oppervlak | Zinklamel |
| Materiaal | Staal |
| Kleur | zink |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Breukbelasting
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
Art.nr.
SKS 213 D20/25
31
40
84
0,45
20
25
2
16
1488591
SKS 213 D32
31
39
93
0,45
30
32
2
16
1488593
SKS 213 D40
31
44
105
0,45
36
40
2
16
1488595
Breedte
Hoogte
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
SKS 213 D20/25
Art.nr.
1488591
Lengte
31
Breedte
40
Hoogte
84
Breukbelasting
0,45
Buis-/kabeldiameter min.
20
Buis-/kabeldiameter max.
25
Flensdikte F min.
2
Flensdikte F max.
16
SKS 213 D32
Art.nr.
1488593
Lengte
31
Breedte
39
Hoogte
93
Breukbelasting
0,45
Buis-/kabeldiameter min.
30
Buis-/kabeldiameter max.
32
Flensdikte F min.
2
Flensdikte F max.
16
SKS 213 D40
Art.nr.
1488595
Lengte
31
Breedte
44
Hoogte
105
Breukbelasting
0,45
Buis-/kabeldiameter min.
36
Buis-/kabeldiameter max.
40
Flensdikte F min.
2
Flensdikte F max.
16
