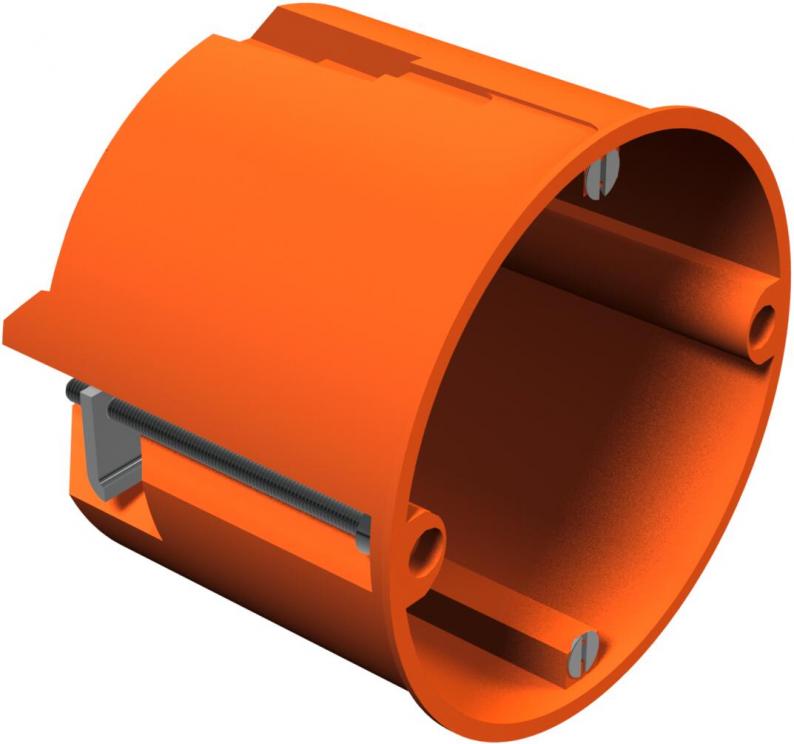

Hollewandinbouw-/verbindingsdoos
Type HV 60
|Art.nr. 2003442
|EAN 4012195032953
Art.nr. / Type
2003442 / HV 60
Hoogte
61 mm
Freesgatdiameter
68 mm
Diameter
68 mm
Aantal invoeren
8
voor buisdiameter
20 mm
Dit artikel is een uitlopend artikel!
Het vervangende artikel vindt u hier.
Kl. vpe: 25 Stuks
25Stuks
Stuks
Beschrijving
Hollewand apparatuur-/verbindingsdoos. Maten volgens DIN 49073-1, voor plaatdikte 7-35 mm. Standaard combinatieafstand 71 mm, mogelijkheid van doorvoerbedrading met behulp van verbindingsstukken voor combinaties tussen inbouwdozen en aansluitdozen,
8 uitsparingen voor NYM-leidingen, datalijnen en buizen Ø 20 mm, inbouwdozen kunnen ook worden gebruikt als aansluitdozen volgens VDE 0606-1 met dubbele schroefbevestiging en schroefdeksel, beschermingsklasse IP30.
Conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.
8 uitsparingen voor NYM-leidingen, datalijnen en buizen Ø 20 mm, inbouwdozen kunnen ook worden gebruikt als aansluitdozen volgens VDE 0606-1 met dubbele schroefbevestiging en schroefdeksel, beschermingsklasse IP30.
Conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.
Technische gegevens

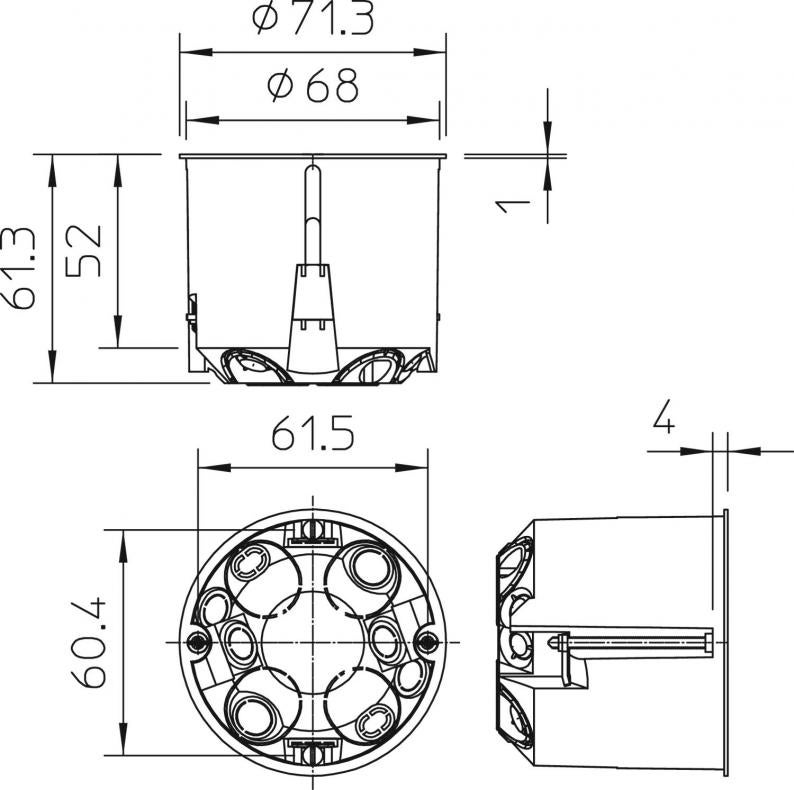

Afmetingen
| Hoogte | 61 mm |
|---|
Technische gegevens
| Type invoer | Uitbreekopeningen voor NYM-leidingen, datakabels en buizen Ø 20 mm. |
|---|---|
| Slagvast | nee |
| Vloerhoogte min. | 61 mm |
| Aantal inzetten | 1 |
| Freesgatdiameter | 68 mm |
| Geschikt voor plaatdikte min. | 7 mm |
| Geschikt voor plaatdikte max. | 35 mm |
| Afstand tussen de schroeven voor apparatuur | 60 mm |
| Diameter | 68 mm |
| Halogeenvrij | ja |
| Aantal invoeren | 8 |
| Bevestigen van apparatuur | Schroeven |
| Invoer achteraan | ja |
| Beschermingsgraad | IP 30 |
| Verzegelbaar | nee |
| Functiebehoud | zonder |
| Soort doorvoer behuizing | Voorgeperst gat |
| Met afscherming | nee |
| voor buisdiameter | 20 mm |
| Met schroeven | ja |
| Luchtdicht | nee |
| Met nagelklem | nee |
| Steunen | zonder |
| max. Aderdiameter | 2,5 mm² |
| Nominale doorsnede min. | 1,5 mm² |
| Nominale doorsnede max. | 2,5 mm² |
| Vorm | Rond |
| Uitrusting | zonder |
| Deksel | zonder |
| Dekselbevestiging | niet van toepassing |
| Vlambestendig | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 850°C |
| Dimensie | Ø68mm, H61mm |
| Materiaal | Polypropyleen |
| Kleur | oranje |
| Nominale spanning | 400 V |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2038 kg CO₂e / 1 Stuk |
|---|
