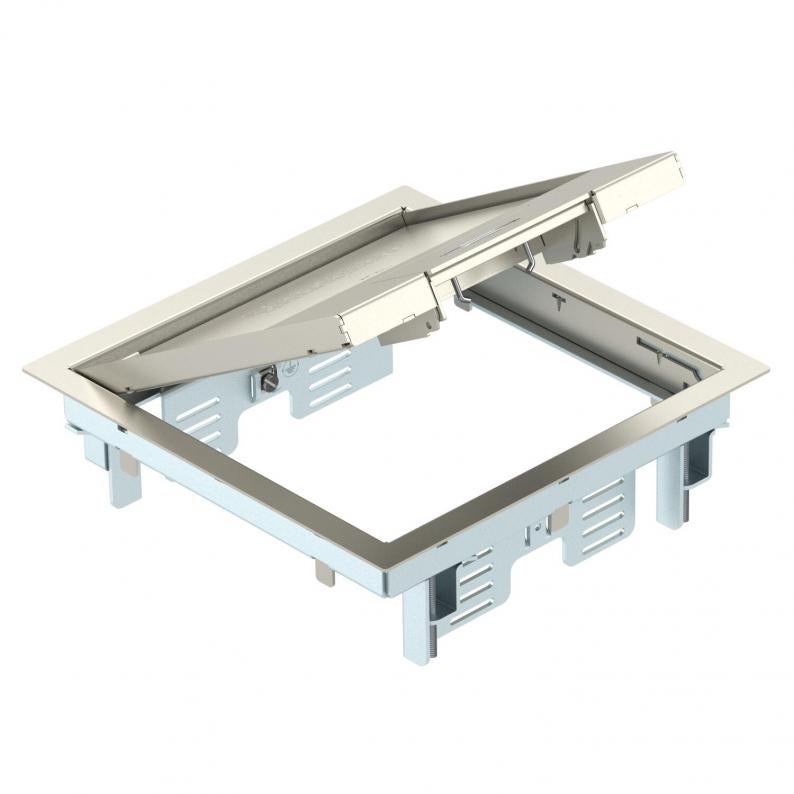

Inbouweenheid GES4M-2 met greepbeugel
Type GES4M-2 10U
|Art.nr. 7405191
|EAN 4012196028726
Art.nr. / Type
7405191 / GES4M-2 10U
Dikte vloerbedekking
5 mm
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Apparatuurdoos met greepbeugel voor maximaal 6 Module 45-apparaten in 2 universele dragers UT3, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
Ladder van verzinkt staalplaat. De vloerbekledingsdikte is op 5 mm ingesteld, indien nodig aanpasbaar naar 10 mm.
Inbouweenheid met greepbeugel, 2 compartimenten , voor de inbouw van de montagedrager MT4. Er kunnen twee APMT2-afdekplaten worden geïnstalleerd.
Ladder van verzinkt staalplaat. De vloerbekledingsdikte is op 5 mm ingesteld, indien nodig aanpasbaar naar 10 mm.
Inbouweenheid met greepbeugel, 2 compartimenten , voor de inbouw van de montagedrager MT4. Er kunnen twee APMT2-afdekplaten worden geïnstalleerd.
Tot maximaal 4 installatie-apparaten toepasbaar met centraalplaat 50.
Technische gegevens

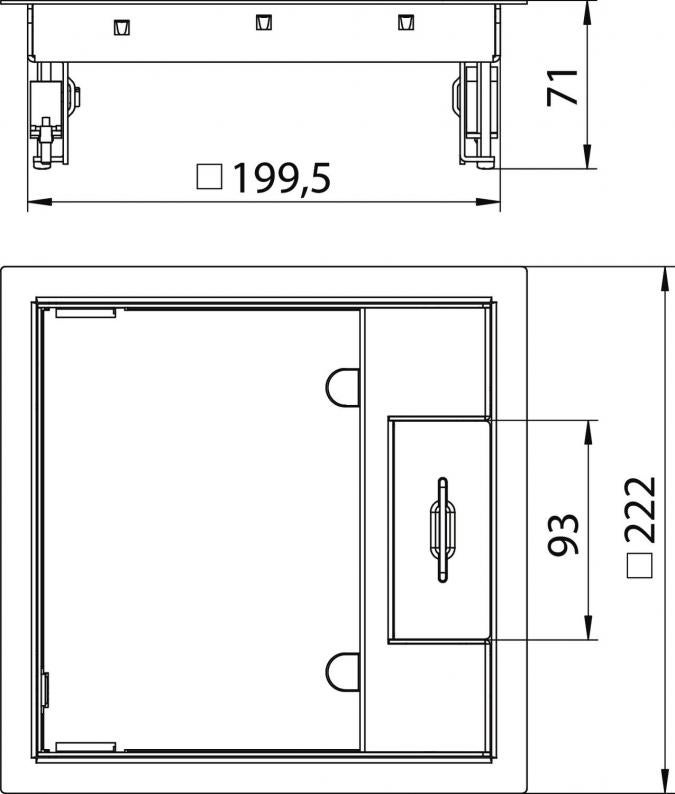

Afmetingen
| Lengte | 222 mm |
|---|---|
| Breedte | 222 mm |
Technische gegevens
| Vloerhoogte min. | 78 mm |
|---|---|
| Dikte vloerbedekking | 5 mm |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Aantal inbouwbare apparaten | 6 |
| Afdichtingsinbouwmogelijkheid | nee |
| Lengte inbouwmaat | 201 mm |
| Breedte inbouwmaat | 201 mm |
| Lengte buitenmaat | 222 mm |
| Breedte buitenmaat | 222 mm |
| Geschikt voor ondervloerkanaal | ja |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Raamuitvoering | Frame voor tapijtrand |
| Aantal inbouwdozen | 2 |
| Geschikt voor nat onderhoud | nee |
| Inbouwdiepte | 78 mm |
| Met uitsparing vloerbekleding | ja |
| Beschermraam vloerbekleding | ja |
| Uitvoering leidinguitlaat | Draaibare snoeruitgang |
| Apparatuurdrager voor opname van inbouwdozen | ja |
| Beschermingsgraad IK-code | IK10 |
| Type inbouwsysteem | MT3 / GB2 |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | 4 |
| Toelatingen | VDE |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP40 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 5.000 N |
| Uitvoering | vierkant |
| Openingsmechanisme | Handvat |
| Spanbereik D min. | 3 mm |
| Spanbereik D max. | 61 mm |
| Dimensie | 223x223x70 |
| Materiaal | Roestvast staal 1.4301 |
| Floor covering thickness max. | 10 mm |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 15,4339 kg CO2e / 1 Stuk |
|---|
