Kabelgoot IKS 60 FS
Type IKS 610 FS
|Art.nr. 6087116
|EAN 4012196168439
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
IKS 60 = Installatie-KabelgootSysteem met een hoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Doorlaatbaar kabelgootsysteem volgens VdS-richtlijn 2092 met 30% perforatie voor toepassing onder sprinklerinstallaties. Bodemdoorvoer vanaf de breedte 200 mm. Doorvoeren in de zijwand iedere 300 mm. De koppelplaten moeten afzonderlijk worden besteld.
Technische gegevens

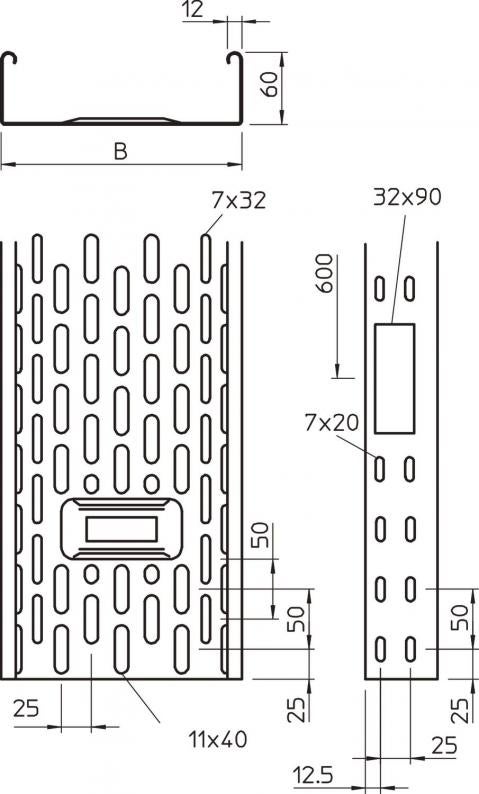

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 60 mm |
| Maat B | 100 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 58 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 5800 mm² |
| Met bovenstuk | nee |
| Afmetingen | 60 x 100 |
| Dimensie | 60x100x3000 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Element sprinklerinstallatie | ja |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,0 m | 0,9 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,9 kN/m |
| Steunafstand 2,0 m | 0,7 kN/m |
| Steunafstand 2,5 m | 0,45 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 4,3254 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
IKS 610 FS
3000
100
nee
1
bandverzinkt
Staal
6087116
IKS 620 FS
3000
200
nee
1
bandverzinkt
Staal
6087132
IKS 630 FS
3000
300
nee
1
bandverzinkt
Staal
6087140
Breedte
IKS 610 FS
Art.nr.
6087116
Lengte
3000
Breedte
100
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
IKS 620 FS
Art.nr.
6087132
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
IKS 630 FS
Art.nr.
6087140
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
