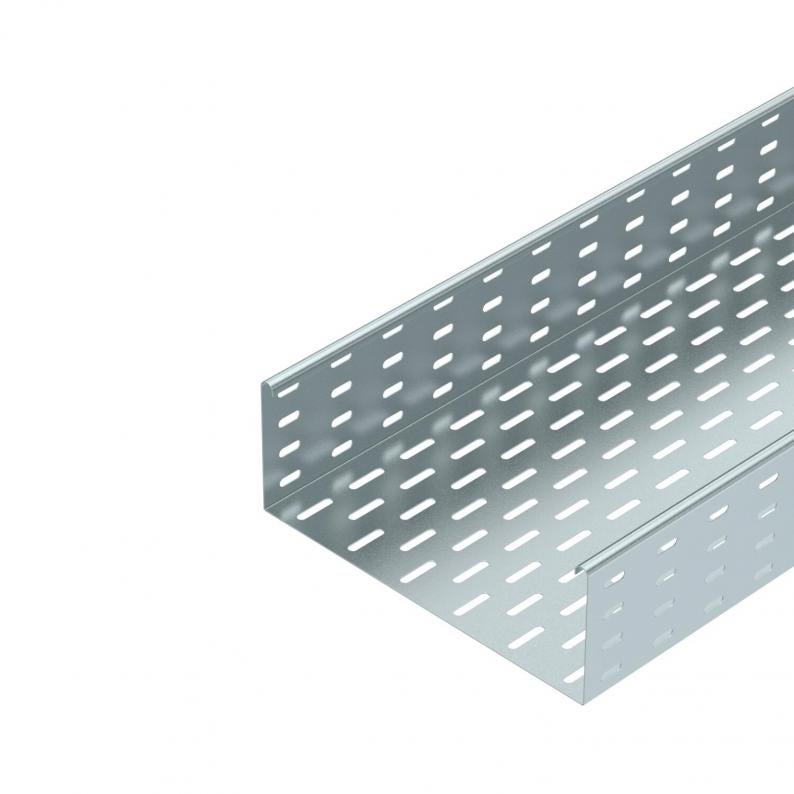

Kabelgoot MKS 110 FS

Kabelgoot MKS 110 FS

Type MKS 130 FS
Art.nr. 6060307
EAN 4012196061938
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte
Breedte
Plaatdikte

Kl. vpe: 3 m

m

Beschrijving

MKS 110 = Middelzwaar KabelgootSysteem met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)

Technische gegevens

Afmetingen

Lengte3000 mm
Breedte300 mm
Hoogte110 mm
Dimension W300 mm

Technische gegevens

Functiebehoudnee
Zijperforatieja
Uitvoering verbinderzonder verbinder
Verspanuitvoeringnee
Nuttige doorsnede328 cm²
Roestvast staal, gebeitstnee
Plaatdikte1 mm
Montagegat in bodemja
NATO Gatenpatroonnee
Nuttige doorsnede32800 mm²
Met bovenstuknee
Afmetingen110 x 300
ROHS-conformja
Dimensie110x300x3000
Oppervlakbandverzinkt
MateriaalStaal
Kleurzink
Belastingstesttype conform IEC 61537Type II
Type verbinder kabeldraagsysteemgeschroefd
ProductserieMKS Series

Belastingen

Steunafstand 1,5 m1,85 kN/m
Steunafstand 2,0 m1,3 kN/m
Steunafstand 2,5 m0,75 kN/m
Steunafstand 3,0 m0,6 kN/m
Belastingsdiagram kabelgoot type MKS 110

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Steunafstand in m

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot-/kabelladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Milieugegevens

CO2-voetafdruk (GWP) van wieg tot poort10,1972 kg CO2e / 1 Meter
CO₂ Footprint (GWP)10,1972 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Toebehoren

Systeemtoebehoren
Type
RLVL 110 FS

Kl. vpe: 10 Stuks

Stuks

Art.nr. 7070217

Voegplaat FS
Type
SSLB 300 FS

Kl. vpe: 20 Stuks

Stuks

Art.nr. 6036304

45°-bocht 110 FS
Type
RB 45 130 FS

Kl. vpe: 1 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Verklaringen (5)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)

Uitvoeringen

Breedte
MKS 110 FS
Art.nr.
6060102
Lengte
3000
Breedte
100
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
MKS 120 FS
Art.nr.
6060196
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
MKS 130 FS
Art.nr.
6060307
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
MKS 140 FS
Art.nr.
6060404
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
MKS 150 FS
Art.nr.
6060412
Lengte
3000
Breedte
500
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
