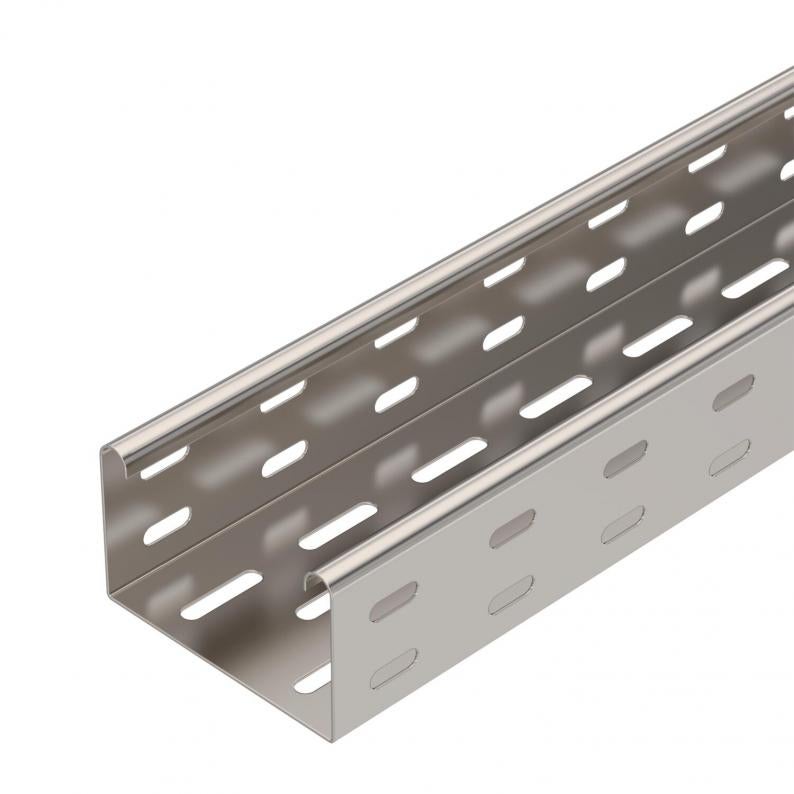

Kabelgoot MKS 60 A2
Type MKS 610 A2
|Art.nr. 6056016
|EAN 4012196389292
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
MKS 60 = Middelzwaar KabelgootSysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De koppelplaten moeten afzonderlijk worden besteld.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 60 mm |
| Maat B | 100 mm |
| Dimension W | 100 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 58 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 5800 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 60x100x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
| Productserie | MKS Series |
Belastingen
| Steunafstand 1,5 m | 1,5 kN/m |
|---|---|
| Steunafstand 1,75 m | 1,25 kN/m |
| Steunafstand 2,0 m | 1 kN/m |
| Steunafstand 2,5 m | 0,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 9,2197 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 9,2197 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
MKS 610 A2
3000
100
nee
1
blank, nabehandeld
Roestvast staal 1.4301
6056016
MKS 620 A2
3000
200
nee
1
blank, nabehandeld
Roestvast staal 1.4301
6056024

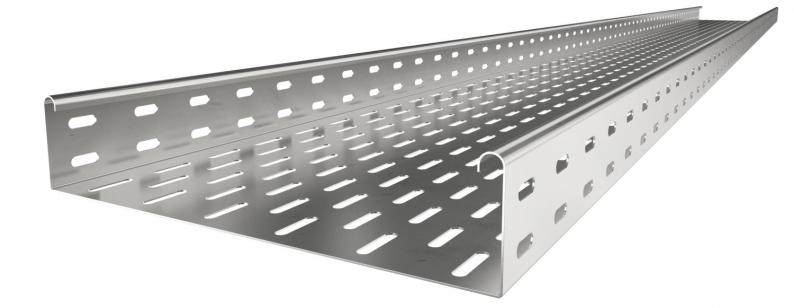

MKS 630 A2
3000
300
nee
1
blank, nabehandeld
Roestvast staal 1.4301
6056040
MKS 640 A2
3000
400
nee
1
blank, nabehandeld
Roestvast staal 1.4301
6056059
