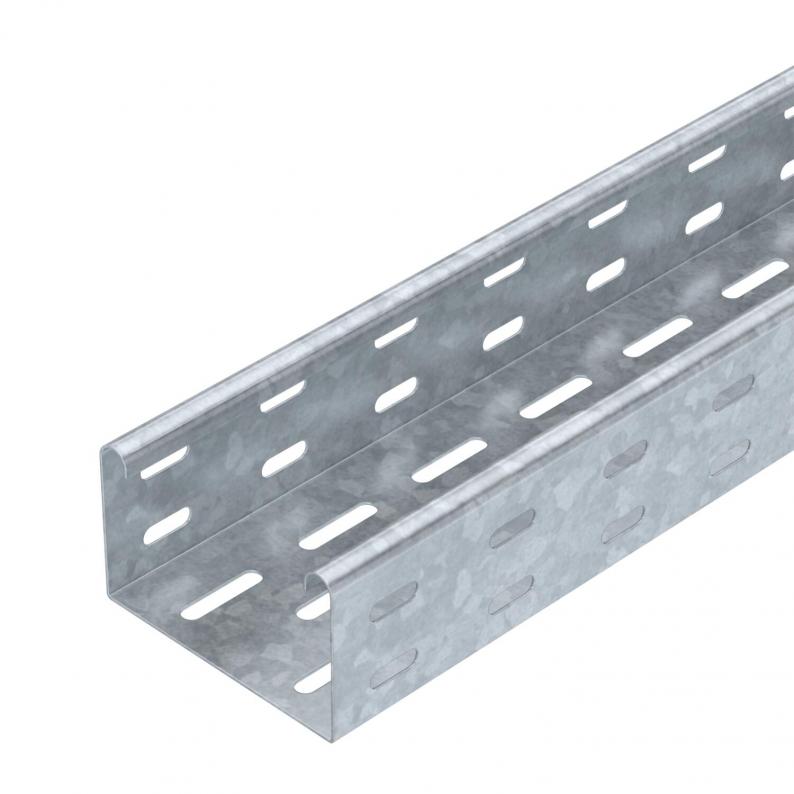

Kabelgoot MKS 60 FT
Type MKS 610 FT
|Art.nr. 6055532
|EAN 4012196060016
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
MKS 60 = Middelzwaar Kabelgoot Systeem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 60 mm |
| Maat B | 100 mm |
| Dimension W | 100 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 58 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 5800 mm² |
| Met bovenstuk | nee |
| Afmetingen | 60 x 100 |
| ROHS-conform | ja |
| Dimensie | 60x100x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
| Productserie | MKS Series |
Belastingen
| Steunafstand 1,5 m | 1,5 kN/m |
|---|---|
| Steunafstand 1,75 m | 1,25 kN/m |
| Steunafstand 2,0 m | 1 kN/m |
| Steunafstand 2,5 m | 0,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 4,4369 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 4,4369 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (4)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
MKS 610 FT
3000
100
nee
1
thermisch verzinkt
Staal
6055532
MKS 615 FT
3000
150
nee
1
thermisch verzinkt
Staal
6055559
MKS 620 FT
3000
200
nee
1
thermisch verzinkt
Staal
6055575

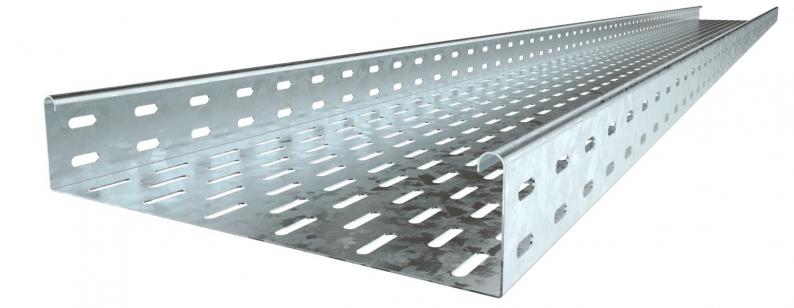

MKS 630 FT
3000
300
nee
1
thermisch verzinkt
Staal
6055613
MKS 640 FT
3000
400
nee
1
thermisch verzinkt
Staal
6055664
MKS 650 FT
3000
500
nee
1
thermisch verzinkt
Staal
6055699
MKS 660 FT
3000
600
nee
1
thermisch verzinkt
Staal
6055710
Breedte
MKS 610 FT
Art.nr.
6055532
Lengte
3000
Breedte
100
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
MKS 615 FT
Art.nr.
6055559
Lengte
3000
Breedte
150
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
MKS 620 FT
Art.nr.
6055575
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
MKS 630 FT
Art.nr.
6055613
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
MKS 640 FT
Art.nr.
6055664
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
MKS 650 FT
Art.nr.
6055699
Lengte
3000
Breedte
500
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
MKS 660 FT
Art.nr.
6055710
Lengte
3000
Breedte
600
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
