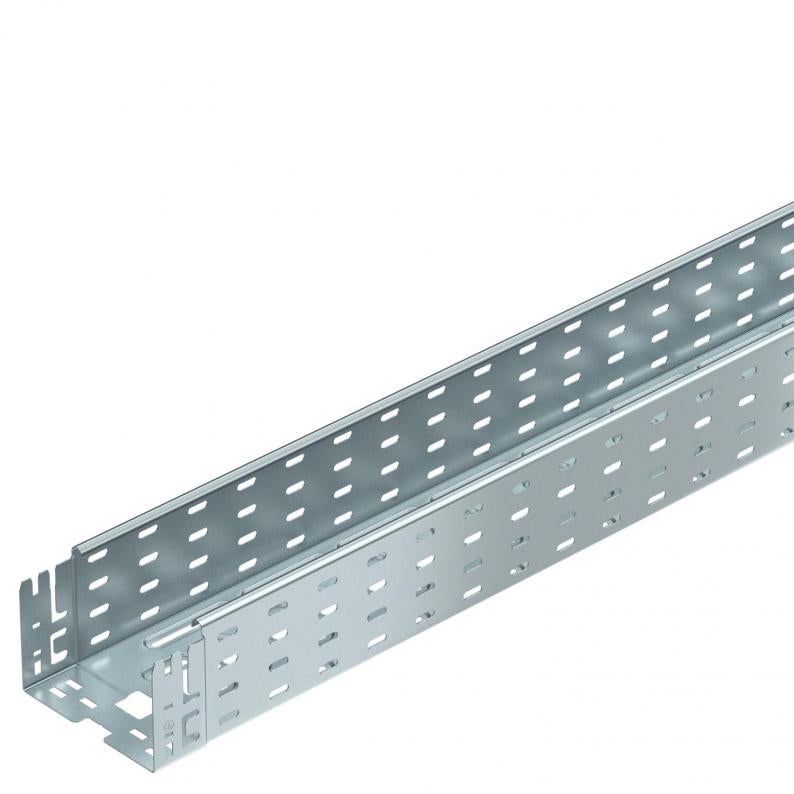

Kabelgoot MKS-Magic® 110 FS
Type MKSM 115 FS
|Art.nr. 6059158
|EAN 4012195830924
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgootbreedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgootbreedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens
Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 150 mm |
| Hoogte | 110 mm |
| Maat y | 112 mm |
| Maat L | 30 mm |
| Maat B | 150 mm |
| Maat x | 46 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 161 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 16100 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 110x150x3050 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Magnetische afschermingsdemping met deksel | 50 dB |
| Magnetische afschermingsdemping zonder deksel | 20 dB |
| Belastingstesttype conform IEC 61537 | Type II |
| Effectieve lengte | 3000 mm |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | MKSM Series |
Belastingen
| Steunafstand 1,5 m | 2 kN/m |
|---|---|
| Steunafstand 2,0 m | 1,5 kN/m |
| Steunafstand 3,0 m | 0,7 kN/m |
| NEMA-sterkteklasse | 8A |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 7,1092 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,1092 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
MKSM 110 FS
3050
100
110
nee
1
bandverzinkt
Staal
zink
6059156
MKSM 115 FS
3050
150
110
nee
1
bandverzinkt
Staal
zink
6059158
MKSM 120 FS
3050
200
110
nee
1
bandverzinkt
Staal
zink
6059160

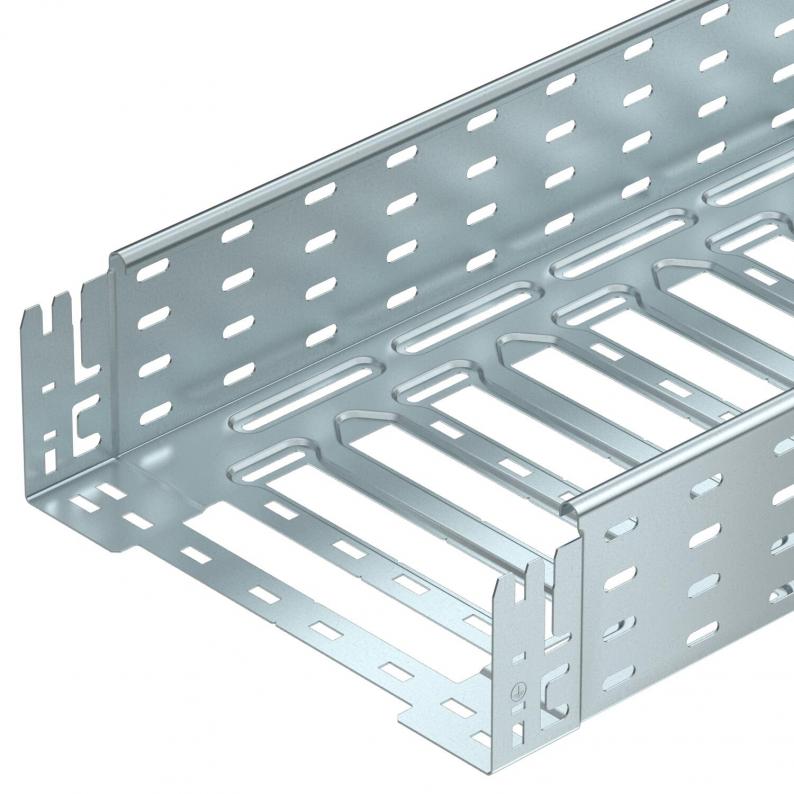

MKSM 130 FS
3050
300
110
nee
1
bandverzinkt
Staal
zink
6059162
MKSM 140 FS
3050
400
110
nee
1
bandverzinkt
Staal
zink
6059164
MKSM 150 FS
3050
500
110
nee
1
bandverzinkt
Staal
zink
6059166
MKSM 160 FS
3050
600
110
nee
1
bandverzinkt
Staal
zink
6059168
Breedte
MKSM 110 FS
Art.nr.
6059156
Lengte
3050
Breedte
100
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
MKSM 115 FS
Art.nr.
6059158
Lengte
3050
Breedte
150
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
MKSM 120 FS
Art.nr.
6059160
Lengte
3050
Breedte
200
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
MKSM 130 FS
Art.nr.
6059162
Lengte
3050
Breedte
300
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
MKSM 140 FS
Art.nr.
6059164
Lengte
3050
Breedte
400
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
MKSM 150 FS
Art.nr.
6059166
Lengte
3050
Breedte
500
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
MKSM 160 FS
Art.nr.
6059168
Lengte
3050
Breedte
600
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
