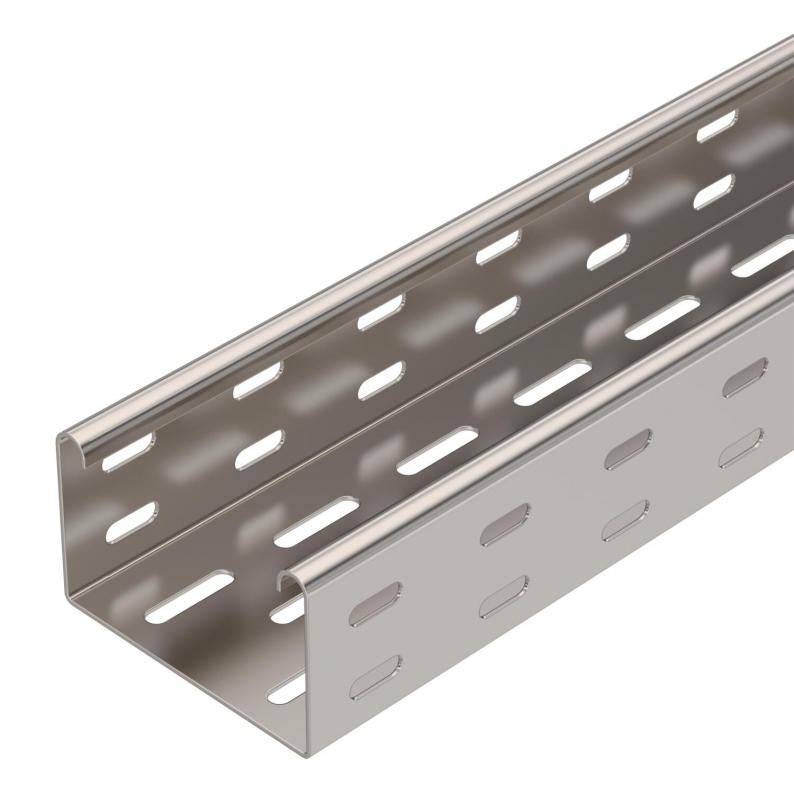

Kabelgoot SKS 60 A4
Type SKS 610 A4
|Art.nr. 6056750
|EAN 4012196050048
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
SKS 60 = zware kabelgootsysteem met een hoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De kabelgoot type SKS kan ook worden gebruikt voor functiebehoud. Meer info in ons gamma BSS-brandwerende systemen. De kabelgoot wordt met bouten type FRS M6 x 12 op de console bevestigd.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 60 mm |
| Maat B | 100 mm |
| Dimension W | 100 mm |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 58 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 5800 mm² |
| Met bovenstuk | nee |
| Dimensie | 60x100x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4571 |
| Kleur | roestvrij staal |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,5 m | 2,65 kN/m |
|---|---|
| Steunafstand 2,0 m | 1,8 kN/m |
| Steunafstand 2,5 m | 1,15 kN/m |
| Steunafstand 3,0 m | 0,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 13,8216 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
SKS 610 A4
3000
100
ja
1,5
blank, nabehandeld
Roestvast staal 1.4571
6056750
SKS 620 A4
3000
200
ja
1,5
blank, nabehandeld
Roestvast staal 1.4571
6056755
SKS 630 A4
3000
300
ja
1,5
blank, nabehandeld
Roestvast staal 1.4571
6056757
SKS 640 A4
3000
400
ja
1,5
blank, nabehandeld
Roestvast staal 1.4571
6056759
SKS 650 A4
3000
500
ja
1,5
blank, nabehandeld
Roestvast staal 1.4571
6056761
SKS 660 A4
3000
600
ja
1,5
blank, nabehandeld
Roestvast staal 1.4571
6056763
Breedte
SKS 610 A4
Art.nr.
6056750
Lengte
3000
Breedte
100
Functiebehoud
ja
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4571
SKS 620 A4
Art.nr.
6056755
Lengte
3000
Breedte
200
Functiebehoud
ja
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4571
SKS 630 A4
Art.nr.
6056757
Lengte
3000
Breedte
300
Functiebehoud
ja
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4571
SKS 640 A4
Art.nr.
6056759
Lengte
3000
Breedte
400
Functiebehoud
ja
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4571
SKS 650 A4
Art.nr.
6056761
Lengte
3000
Breedte
500
Functiebehoud
ja
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4571
SKS 660 A4
Art.nr.
6056763
Lengte
3000
Breedte
600
Functiebehoud
ja
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4571
