Kabelgoot SKS-Magic® 110 FS
Type SKSM 110 FS
|Art.nr. 6059614
|EAN 4012195829560
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving

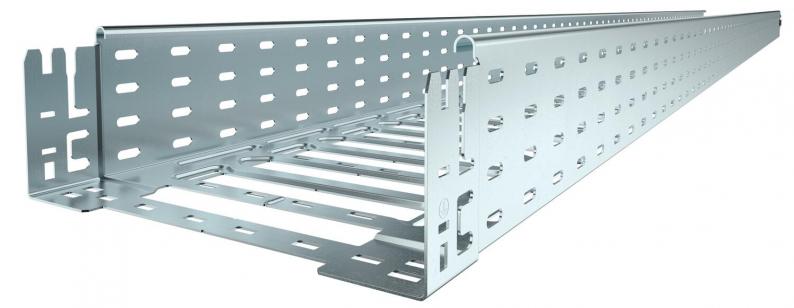

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgootbreedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgootbreedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens
Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 110 mm |
| Maat y | 62 mm |
| Maat L | 30 mm |
| Maat B | 100 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 108 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 10800 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 110x100x3050 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Magnetische afschermingsdemping met deksel | 50 dB |
| Magnetische afschermingsdemping zonder deksel | 20 dB |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | SKSM Series |
Belastingen
| Steunafstand 1,5 m | 3 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,57 kN/m |
| Steunafstand 2,5 m | 2,14 kN/m |
| Steunafstand 3,0 m | 1,7 kN/m |
| Steunafstand 3,5 m | 1,25 kN/m |
| Steunafstand 4,0 m | 0,8 kN/m |
| NEMA-sterkteklasse | 8C |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 9,2837 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 9,2837 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
SKSM 110 FS
3050
100
110
nee
1,5
bandverzinkt
Staal
zink
6059614
SKSM 115 FS
3050
150
110
nee
1,5
bandverzinkt
Staal
zink
6059616
SKSM 120 FS
3050
200
110
nee
1,5
bandverzinkt
Staal
zink
6059618
SKSM 130 FS
3050
300
110
nee
1,5
bandverzinkt
Staal
zink
6059620
SKSM 140 FS
3050
400
110
nee
1,5
bandverzinkt
Staal
zink
6059622
SKSM 150 FS
3050
500
110
nee
1,5
bandverzinkt
Staal
zink
6059624
SKSM 160 FS
3050
600
110
nee
1,5
bandverzinkt
Staal
zink
6059626
Breedte
SKSM 110 FS
Art.nr.
6059614
Lengte
3050
Breedte
100
Hoogte
110
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
SKSM 115 FS
Art.nr.
6059616
Lengte
3050
Breedte
150
Hoogte
110
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
SKSM 120 FS
Art.nr.
6059618
Lengte
3050
Breedte
200
Hoogte
110
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
SKSM 130 FS
Art.nr.
6059620
Lengte
3050
Breedte
300
Hoogte
110
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
SKSM 140 FS
Art.nr.
6059622
Lengte
3050
Breedte
400
Hoogte
110
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
SKSM 150 FS
Art.nr.
6059624
Lengte
3050
Breedte
500
Hoogte
110
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
SKSM 160 FS
Art.nr.
6059626
Lengte
3050
Breedte
600
Hoogte
110
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
