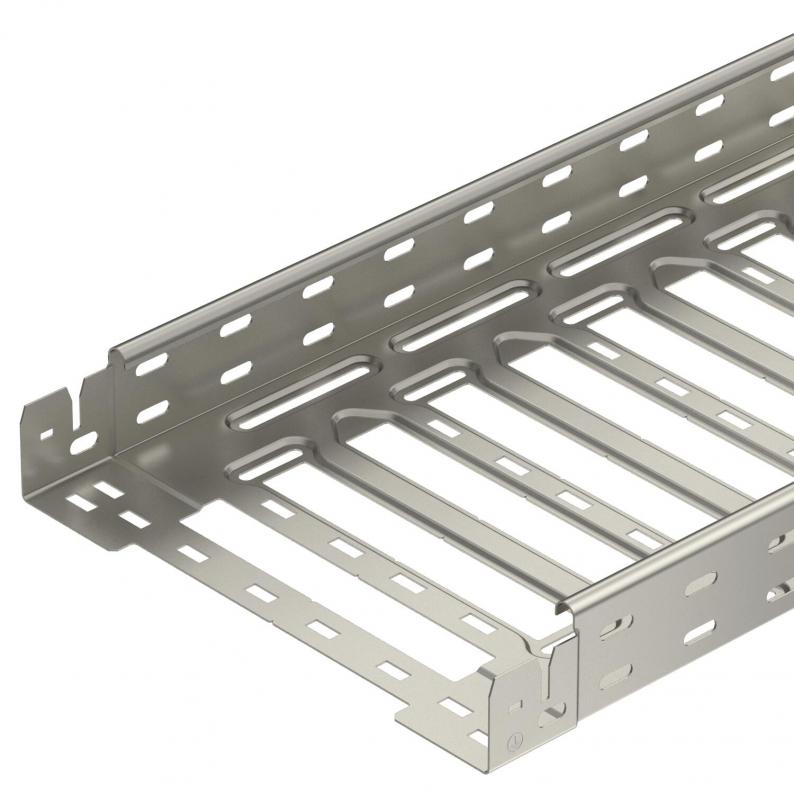

Kabelgoot SKS-Magic® 60 A2
Type SKSM 620 A2
|Art.nr. 6059494
|EAN 4012195832744
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgootbreedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgootbreedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens
Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 60 mm |
| Maat y | 162 mm |
| Maat L | 80 mm |
| Maat B | 200 mm |
| Maat x | 96 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 118 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 11800 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 60x200x3050 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Element sprinklerinstallatie | ja |
| Magnetische afschermingsdemping met deksel | 50 dB |
| Magnetische afschermingsdemping zonder deksel | 20 dB |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | SKSM Series |
Belastingen
| Steunafstand 1,5 m | 3 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,25 kN/m |
| Steunafstand 2,5 m | 1,58 kN/m |
| Steunafstand 3,0 m | 1 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 19,8189 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 19,8189 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (2)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
SKSM 610 A2
3050
100
60
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059490
SKSM 620 A2
3050
200
60
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059494
SKSM 630 A2
3050
300
60
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059496
SKSM 640 A2
3050
400
60
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059498
SKSM 650 A2
3050
500
60
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059500
SKSM 660 A2
3050
600
60
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059502
Breedte
SKSM 610 A2
Art.nr.
6059490
Lengte
3050
Breedte
100
Hoogte
60
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
Kleur
roestvrij staal
SKSM 620 A2
Art.nr.
6059494
Lengte
3050
Breedte
200
Hoogte
60
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
Kleur
roestvrij staal
SKSM 630 A2
Art.nr.
6059496
Lengte
3050
Breedte
300
Hoogte
60
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
Kleur
roestvrij staal
SKSM 640 A2
Art.nr.
6059498
Lengte
3050
Breedte
400
Hoogte
60
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
Kleur
roestvrij staal
SKSM 650 A2
Art.nr.
6059500
Lengte
3050
Breedte
500
Hoogte
60
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
Kleur
roestvrij staal
SKSM 660 A2
Art.nr.
6059502
Lengte
3050
Breedte
600
Hoogte
60
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
Kleur
roestvrij staal
