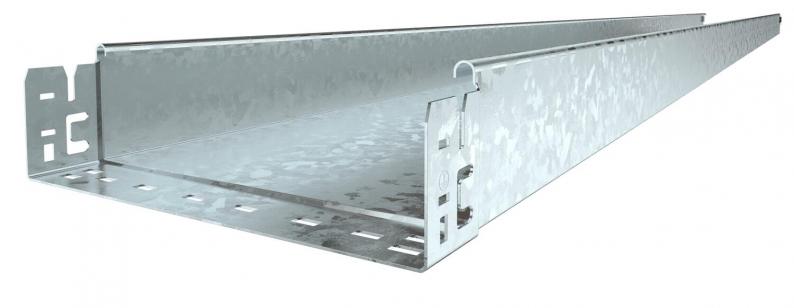

Kabelgoot SKS-Magic® 85 ongeperforeerd FT
Type SKSMU 820 FT
Art.nr. 6059783
EAN 4012195833581
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
Ongeperforeerde kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens
Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 85 mm |
| Maat B | 200 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | nee |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 186 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | nee |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 18600 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 85x200x3050 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Effectieve lengte | 3000 mm |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | SKSM Series |
Belastingen
| Steunafstand 1,5 m | 2,8 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,25 kN/m |
| Steunafstand 2,5 m | 1,5 kN/m |
| Steunafstand 3,0 m | 0,75 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 12,7373 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 12,7373 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
SKSMU 810 FT
3050
100
85
nee
1,5
thermisch verzinkt
Staal
zink
6059779
SKSMU 820 FT
3050
200
85
nee
1,5
thermisch verzinkt
Staal
zink
6059783
SKSMU 830 FT
3050
300
85
nee
1,5
thermisch verzinkt
Staal
zink
6059785
SKSMU 840 FT
3050
400
85
nee
1,5
thermisch verzinkt
Staal
zink
6059787
SKSMU 850 FT
3050
500
85
nee
1,5
thermisch verzinkt
Staal
zink
6059789
SKSMU 860 FT
3050
600
85
nee
1,5
thermisch verzinkt
Staal
zink
6059791
