Kabelladder LCIS 110, 6 m C30 FT
Type LCIS 1120 6 FT
|Art.nr. 6209820
|EAN 4012196431632
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 6 m
6m
m
Beschrijving

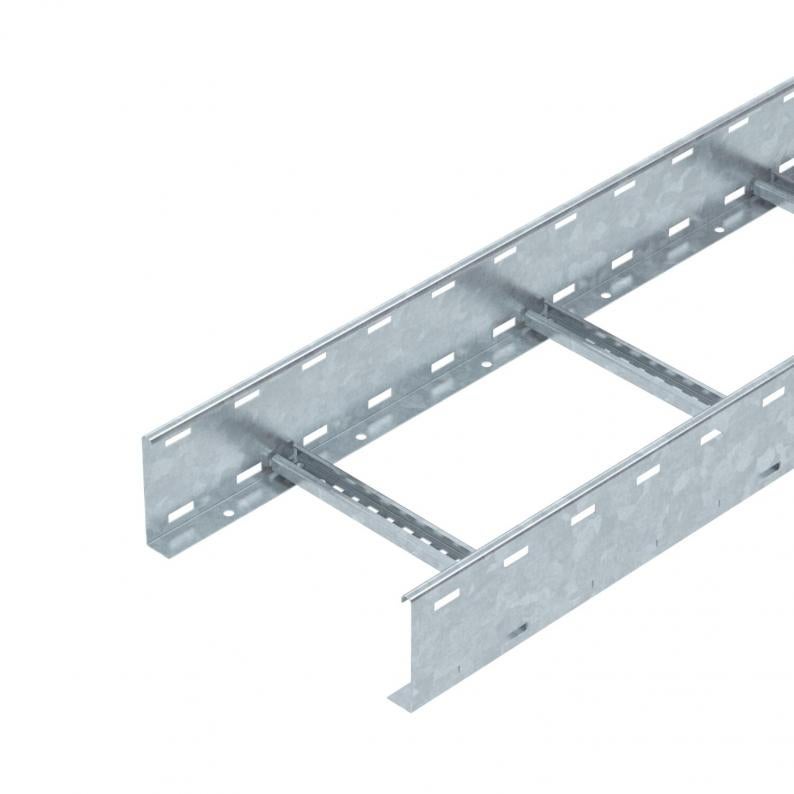

Kabelladder zijhoogte 110 mm, met ingelaste, naar boven toe geopende C30-profielsporten. Omgeslagen zijwand ter versterking en als randbescherming. De bevestiging op de console wordt gerealiseerd met het klemstuk type LKS 40. De sleufgrootte van de sport bedraagt 16,5 mm, de bijpassende beugelklem is van het type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Technische gegevens
Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 110 mm |
| Maat B | 200 mm |
| Sleufmaat sport | 17,00 |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 180 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 18000 mm² |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | gelast |
| ROHS-conform | ja |
| Plaatdikte | 1,5 mm |
| Dimensie | 110x200x6000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Productserie | LCIS Series |
Belastingen
| Steunafstand 2,0 m | 3 kN/m |
|---|---|
| Steunafstand 2,5 m | 2 kN/m |
| Steunafstand 3,0 m | 1,4 kN/m |
| Steunafstand 3,5 m | 1,05 kN/m |
| Steunafstand 4,0 m | 0,8 kN/m |
| Steunafstand 4,5 m | 0,7 kN/m |
| Steunafstand 5,0 m | 0,65 kN/m |
| Steunafstand 6,0 m | 0,35 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 8,8168 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 8,8168 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
LCIS 1120 6 FT
6000
200
nee
1,5
6209820
LCIS 1130 6 FT
6000
300
nee
1,5
6209822
LCIS 1140 6 FT
6000
400
nee
1,5
6209824
LCIS 1145 6 FT
6000
450
nee
1,5
6209825
LCIS 1150 6 FT
6000
500
nee
1,5
6209826
LCIS 1160 6 FT
6000
600
nee
1,5
6209828
Breedte
LCIS 1120 6 FT
Art.nr.
6209820
Lengte
6000
Breedte
200
Functiebehoud
nee
Plaatdikte
1,5
LCIS 1130 6 FT
Art.nr.
6209822
Lengte
6000
Breedte
300
Functiebehoud
nee
Plaatdikte
1,5
LCIS 1140 6 FT
Art.nr.
6209824
Lengte
6000
Breedte
400
Functiebehoud
nee
Plaatdikte
1,5
LCIS 1145 6 FT
Art.nr.
6209825
Lengte
6000
Breedte
450
Functiebehoud
nee
Plaatdikte
1,5
LCIS 1150 6 FT
Art.nr.
6209826
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
1,5
LCIS 1160 6 FT
Art.nr.
6209828
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
1,5
