Kabelladder LG 110, 6 m VS FS
Type LG 112 VS 6 FS
|Art.nr. 6216442
|EAN 4012195065289
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 6 m
6m
m
Beschrijving

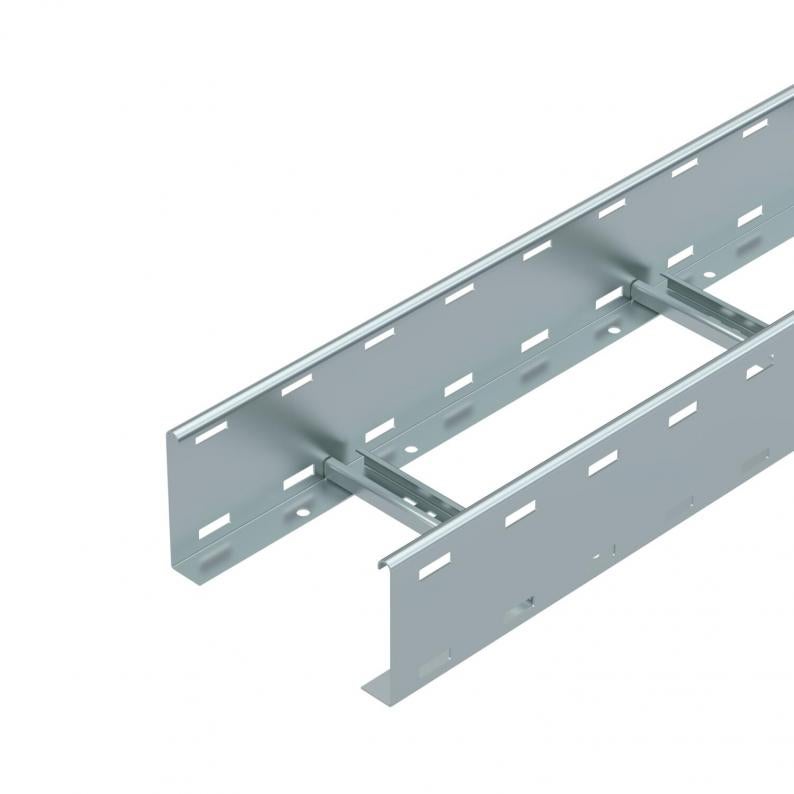

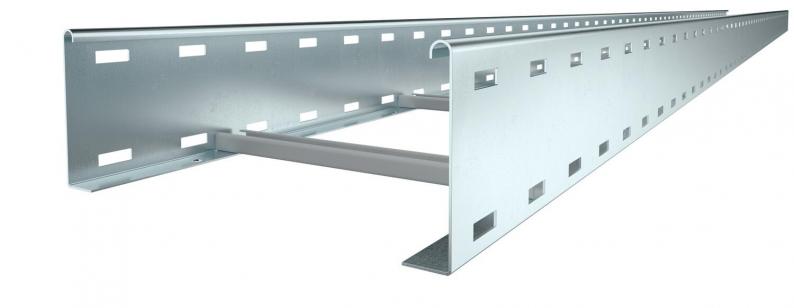

Kabelladder met geperforeerde zijkant, zijhoogte 110 mm, met vastgeklonken, naar boven toe geopende C-profielsporten.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
De kabelladder wordt in samengevouwen toestand geleverd.
De bijpassende beugelklem type 2056 vindt u in het gedeelte Verticale Laddersystemen.
Technische gegevens

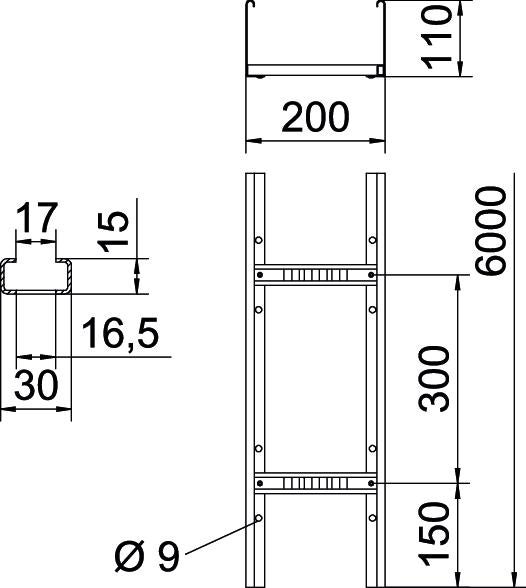

Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 110 mm |
| Maat B | 200 mm |
| Sleufmaat sport | 16,50 |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 188 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 18800 mm² |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | blind geklonken |
| Afmetingen | 110x200x6000 |
| ROHS-conform | ja |
| Plaatdikte | 1,5 mm |
| Dimensie | 110x200x6000 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Productserie | LG Series |
Belastingen
| Steunafstand 2,0 m | 3,1 kN/m |
|---|---|
| Steunafstand 2,5 m | 2 kN/m |
| Steunafstand 3,0 m | 1,4 kN/m |
| Steunafstand 3,5 m | 0,9 kN/m |
| Steunafstand 4,0 m | 0,65 kN/m |
| Steunafstand 4,5 m | 0,55 kN/m |
| Steunafstand 5,0 m | 0,5 kN/m |
| Steunafstand 6,0 m | 0,15 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 9,0338 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 9,0338 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
LG 112 VS 6 FS
6000
200
nee
1,5
bandverzinkt
Staal
6216442
LG 113 VS 6 FS
6000
300
nee
1,5
bandverzinkt
Staal
6216445
LG 114 VS 6 FS
6000
400
nee
1,5
bandverzinkt
Staal
6216448
LG 115 VS 6 FS
6000
500
nee
1,5
bandverzinkt
Staal
6216451
LG 116 VS 6 FS
6000
600
nee
1,5
bandverzinkt
Staal
6216454
Breedte
LG 112 VS 6 FS
Art.nr.
6216442
Lengte
6000
Breedte
200
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
LG 113 VS 6 FS
Art.nr.
6216445
Lengte
6000
Breedte
300
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
LG 114 VS 6 FS
Art.nr.
6216448
Lengte
6000
Breedte
400
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
LG 115 VS 6 FS
Art.nr.
6216451
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
LG 116 VS 6 FS
Art.nr.
6216454
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
