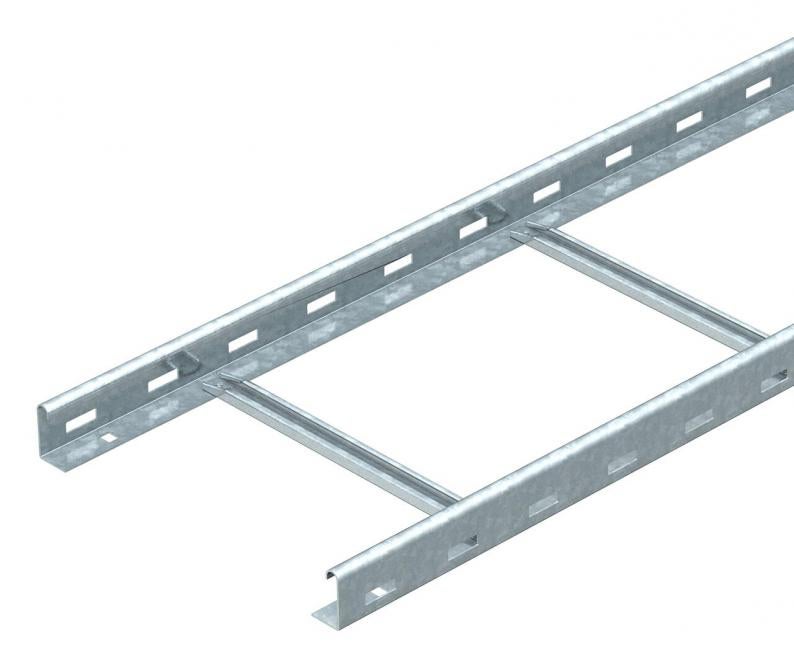

Kabelladder LG 45, 6 m FT
Type LG 420 NS 6 FT
|Art.nr. 6200605
|EAN 4012195063711
Art.nr. / Type
6200605 / LG 420 NS 6 FT
Lengte
6000 mm
Breedte
200 mm
Plaatdikte
1,25 mm
Oppervlak
thermisch verzinkt
Materiaal
Staal
Dit artikel is een uitlopend artikel!
Kl. vpe: 6 m
6m
m
Beschrijving
Kabelladder met zijperforatie, zijhoogte 45 mm, met vastgeklonken, naar boven toe geopende C-profielsporten.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
De kabelladder wordt in samengevouwen toestand geleverd. De passende BBS-beugelklem type 2056/N vindt u in het gedeelte 'Verticale Laddersystemen'
Technische gegevens
Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 45 mm |
| Maat B | 200 mm |
Technische gegevens
| Zijperforatie | ja |
|---|---|
| Verspanuitvoering | nee |
| Nuttige doorsnede | 68 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 6800 mm² |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | blind geklonken |
| Uitvoering van de zijwand | Profiel (open) |
| Afmetingen | 45x200x6000 |
| ROHS-conform | ja |
| Plaatdikte | 1,25 mm |
| Dimensie | 45x200x6000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Productserie | LG Series |
Belastingen
| Steunafstand 1,5 m | 1,8 kN/m |
|---|---|
| Steunafstand 2,0 m | 1,4 kN/m |
| Steunafstand 2,5 m | 1 kN/m |
| Steunafstand 3,0 m | 0,55 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 4,6163 kg CO₂e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 4,6163 kg CO₂e |
| Determination date of CO2 value | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
