Kabelladder LG 60, 3 m NS FS
Type LG 620 NS 3 FS
|Art.nr. 6208506
|EAN 4012195063957
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving

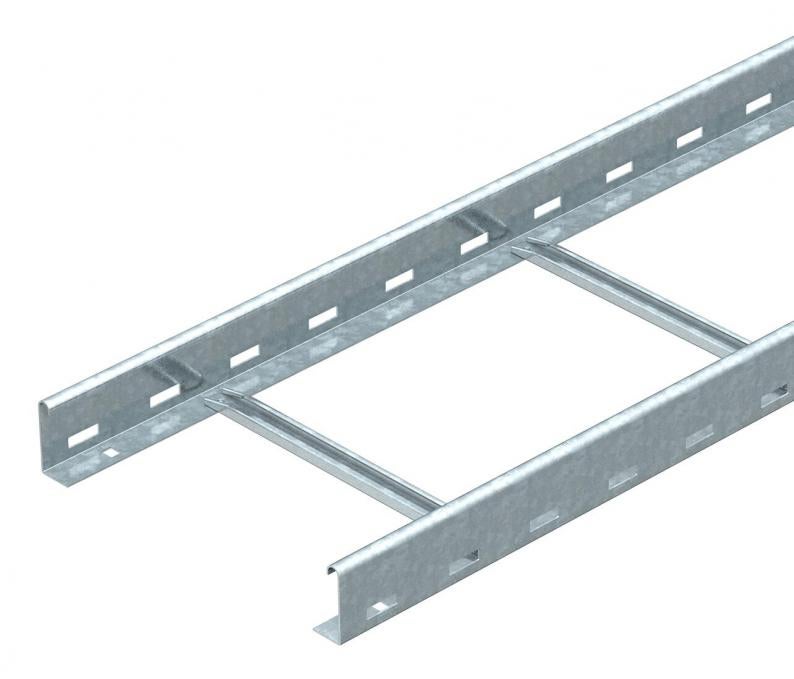

Kabelladder met geperforeerde zijkant, met een zijhoogte van 60 mm en met vastgeklonken, naar boven toe geopende C-profielsporten (uitvoering NS).
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
De kabelladder wordt geleverd in samengevouwen toestand. De passende BBS-beugelklem type 2056/N vindt u in het gedeelte 'Verticale Laddersystemen'.
Technische gegevens

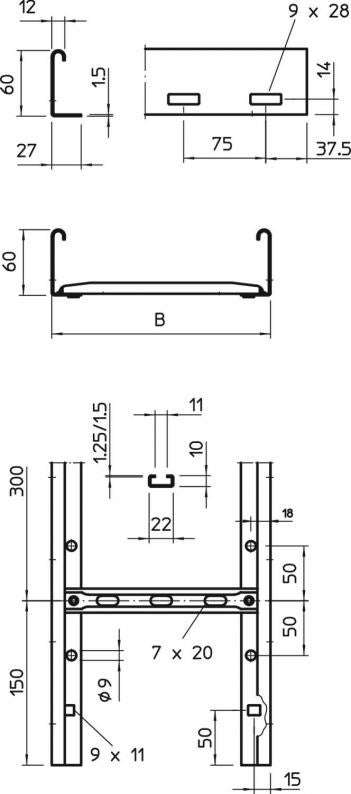

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 60 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 98 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 9800 mm² |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | blind geklonken |
| Afmetingen | 60x200x3000 |
| Plaatdikte | 1,5 mm |
| Dimensie | 60x200x3000 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
Belastingen
| Steunafstand 1,5 m | 3,1 kN/m |
|---|---|
| Steunafstand 2,0 m | 2 kN/m |
| Steunafstand 2,5 m | 1,5 kN/m |
| Steunafstand 3,0 m | 1 kN/m |
| Steunafstand 3,5 m | 0,6 kN/m |
| Steunafstand 4,0 m | 0,4 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 5,9221 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
LG 620 NS 3 FS
3000
200
nee
1,5
bandverzinkt
Staal
6208506
LG 630 NS 3 FS
3000
300
nee
1,5
bandverzinkt
Staal
6208509
LG 640 NS 3 FS
3000
400
nee
1,5
bandverzinkt
Staal
6208512
Breedte
LG 620 NS 3 FS
Art.nr.
6208506
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
LG 630 NS 3 FS
Art.nr.
6208509
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
LG 640 NS 3 FS
Art.nr.
6208512
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
