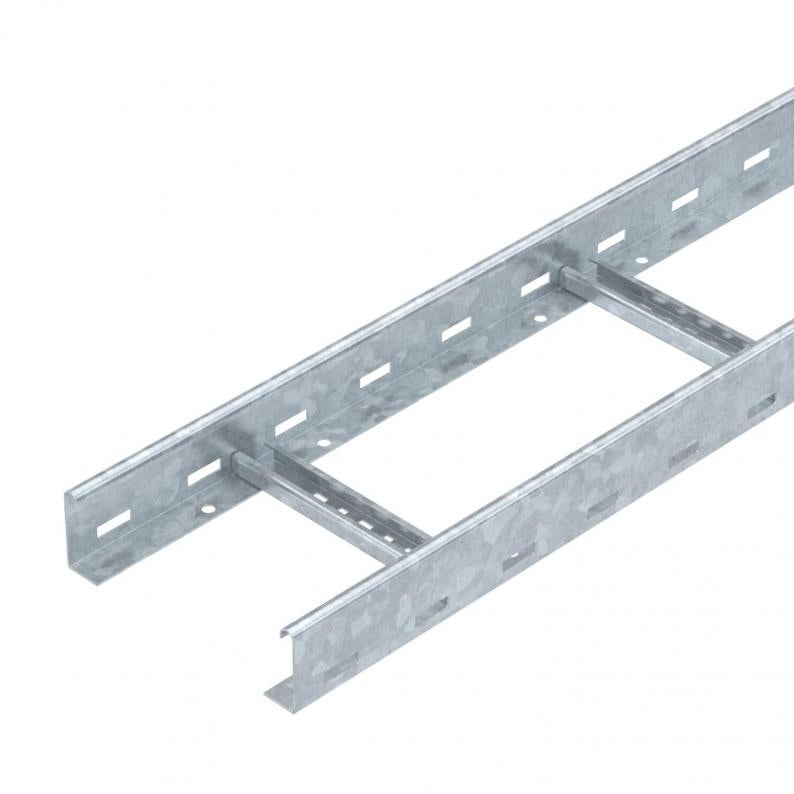

Kabelladder LG 60, 3 m VS FT
Kl. vpe: 3 m
m
Beschrijving
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Andere breedten zijn op aanvraag leverbaar.
De kabelladder wordt in samengevouwen toestand geleverd.
Kabels kunnen met de passende beugelklem type 2056 worden gemonteerd.
De kabelladders in de breedten 200 mm tot 400 mm zijn ook toegestaan voor de verticale montage als laddersysteem in installaties met elektrische functiebehoud conform DIN 4102 deel 12. Kabels kunnen met de voor het functiebehoud toegelaten beugelklem type 2056 M worden gemonteerd.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 60 mm |
| Maat B | 200 mm |
| Sleufmaat sport | 16,50 |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 98 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 9800 mm² |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | blind geklonken |
| ROHS-conform | ja |
| Plaatdikte | 1,5 mm |
| Dimensie | 60x200x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Brandbeveiliging | Functiebehoud normdraagconstructie |
| Productserie | LG Series |
Belastingen
| Steunafstand 1,5 m | 3,1 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,25 kN/m |
| Steunafstand 2,5 m | 1,5 kN/m |
| Steunafstand 3,0 m | 1,1 kN/m |
| Steunafstand 3,5 m | 0,75 kN/m |
| Steunafstand 4,0 m | 0,45 kN/m |
| Steunafstand 4,5 m | 0,3 kN/m |
| Steunafstand 5,0 m | 0,15 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 6,2603 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 6,2603 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
