Kabelladder LG 60, 6 m VS A4
Type LG 620 VS6 A4
|Art.nr. 6101200
|EAN 4012196159314
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 6 m
6m
m
Beschrijving

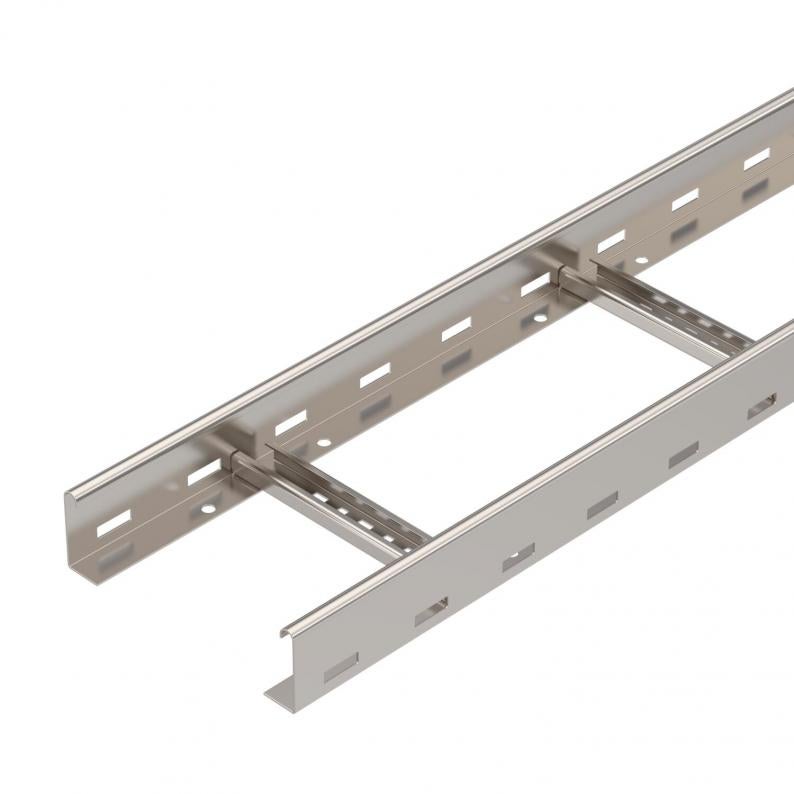

Kabelladder met geperforeerde zijkant, met een zijhoogte van 60 mm en met vastgeklonken, naar boven toe geopende C-profielsporten (uitvoering VS).
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
De kabelladder wordt in samengevouwen toestand geleverd.
De bijpassende beugelklem type BS-H... vindt u in het gedeelte Verticale Laddersystemen.
Technische gegevens

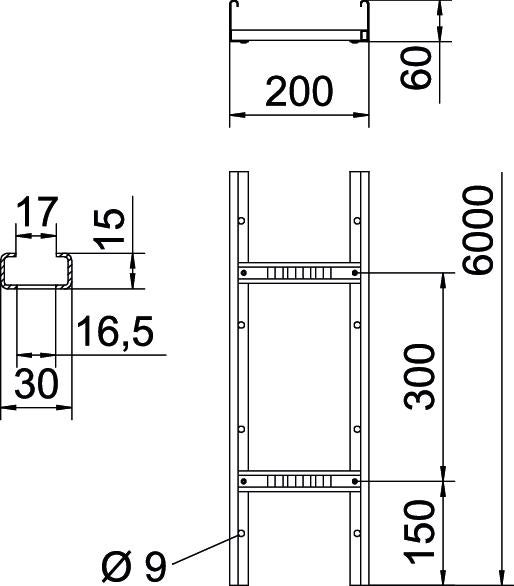

Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 60 mm |
| Maat B | 200 mm |
| Sleufmaat sport | 16,50 |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 98 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 9800 mm² |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | blind geklonken |
| Afmetingen | 60x200x6000 |
| ROHS-conform | ja |
| Plaatdikte | 1,5 mm |
| Dimensie | 60x200x6000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4571 |
| Kleur | roestvrij staal |
| Productserie | LG Series |
Belastingen
| Steunafstand 1,5 m | 3,1 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,25 kN/m |
| Steunafstand 2,5 m | 1,5 kN/m |
| Steunafstand 3,0 m | 1,1 kN/m |
| Steunafstand 3,5 m | 0,75 kN/m |
| Steunafstand 4,0 m | 0,45 kN/m |
| Steunafstand 4,5 m | 0,3 kN/m |
| Steunafstand 5,0 m | 0,15 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 13,6246 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 13,6246 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
LG 620 VS6 A4
6000
200
nee
1,5
blank, nabehandeld
Roestvast staal 1.4571
6101200
LG 630 VS6 A4
6000
300
nee
1,5
blank, nabehandeld
Roestvast staal 1.4571
6101208
LG 640 VS6 A4
6000
400
nee
1,5
blank, nabehandeld
Roestvast staal 1.4571
6101216
LG 650 VS6 A4
6000
500
nee
1,5
blank, nabehandeld
Roestvast staal 1.4571
6101223
LG 660 VS6 A4
6000
600
nee
1,5
blank, nabehandeld
Roestvast staal 1.4571
6101232
Breedte
LG 620 VS6 A4
Art.nr.
6101200
Lengte
6000
Breedte
200
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4571
LG 630 VS6 A4
Art.nr.
6101208
Lengte
6000
Breedte
300
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4571
LG 640 VS6 A4
Art.nr.
6101216
Lengte
6000
Breedte
400
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4571
LG 650 VS6 A4
Art.nr.
6101223
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4571
LG 660 VS6 A4
Art.nr.
6101232
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4571
