Kabelladder LG 60, 6 m VS FT
Type LG 660 VS 6 FT
|Art.nr. 6208661
|EAN 4012195064381
Art.nr. / Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Kl. vpe: 6 m
6m
m
Beschrijving

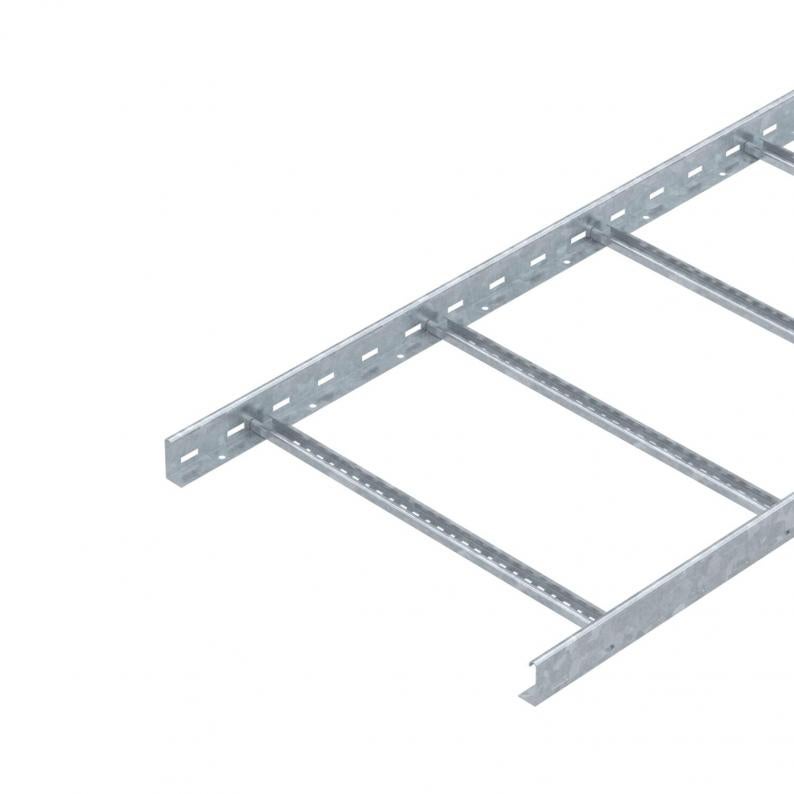

Kabelladder met geperforeerde zijkant, met een zijhoogte van 60 mm en met vastgeklonken, naar boven toe geopende C-profielsporten (uitvoering VS).
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
De kabelladder wordt geleverd in samengevouwen uitvoering. De bijpassende beugelklem type 2056 vindt u in het gedeelte Verticale Laddersystemen.
Technische gegevens
Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 600 mm |
| Hoogte | 60 mm |
| Maat B | 600 mm |
| Sleufmaat sport | 16,50 |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 298 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 29800 mm² |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | blind geklonken |
| Afmetingen | 60x600x6000 |
| Plaatdikte | 1,5 mm |
| Dimensie | 60x600x6000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
Belastingen
| Steunafstand 1,5 m | 3,1 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,25 kN/m |
| Steunafstand 2,5 m | 1,5 kN/m |
| Steunafstand 3,0 m | 1,1 kN/m |
| Steunafstand 3,5 m | 0,75 kN/m |
| Steunafstand 4,0 m | 0,45 kN/m |
| Steunafstand 4,5 m | 0,3 kN/m |
| Steunafstand 5,0 m | 0,15 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 8,4166 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
LG 620 VS 6 FT
6000
200
ja
1,5
thermisch verzinkt
Staal
6208650
LG 630 VS 6 FT
6000
300
ja
1,5
thermisch verzinkt
Staal
6208653
LG 640 VS 6 FT
6000
400
ja
1,5
thermisch verzinkt
Staal
6208656
LG 650 VS 6 FT
6000
500
nee
1,5
thermisch verzinkt
Staal
6208659
LG 660 VS 6 FT
6000
600
nee
1,5
thermisch verzinkt
Staal
6208661
Breedte
Functiebehoud
LG 620 VS 6 FT
Art.nr.
6208650
Lengte
6000
Breedte
200
Functiebehoud
ja
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
LG 630 VS 6 FT
Art.nr.
6208653
Lengte
6000
Breedte
300
Functiebehoud
ja
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
LG 640 VS 6 FT
Art.nr.
6208656
Lengte
6000
Breedte
400
Functiebehoud
ja
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
LG 650 VS 6 FT
Art.nr.
6208659
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
LG 660 VS 6 FT
Art.nr.
6208661
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
