Kabelladder met trapeziumsport, standaard FT
Type SL 62 100 FT
|Art.nr. 7097409
|EAN 4012196980246
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving

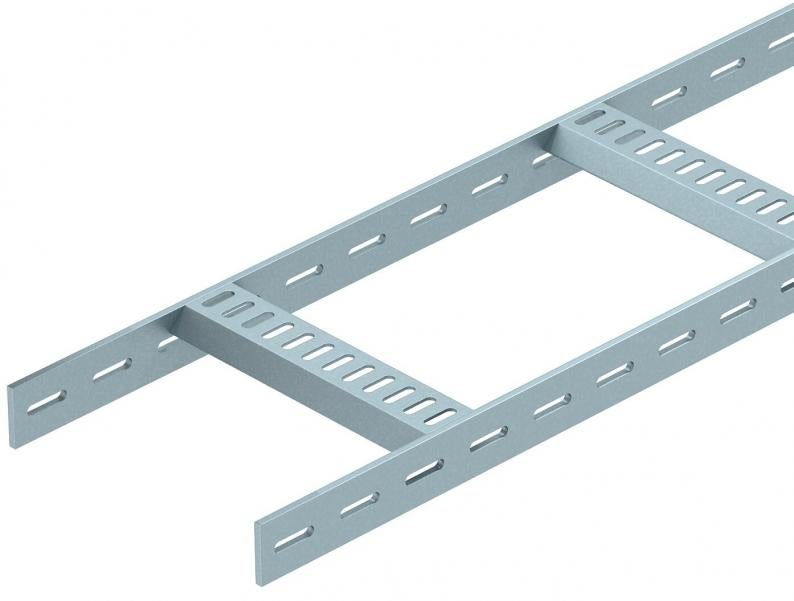

Scheepsladder met geperforeerde zijwanden H 40 mm, de rechtvormige sporten zijn geperforeerd en vastgelast. Belasting beproefd conform IEC in combinatie met de verbinder type SLV.
De scheepsladder inclusief hulpstukken is op aanvraag ook in roestvast staal leverbaar. Poedercoating in RAL-kleuren mogelijk.
Technische gegevens

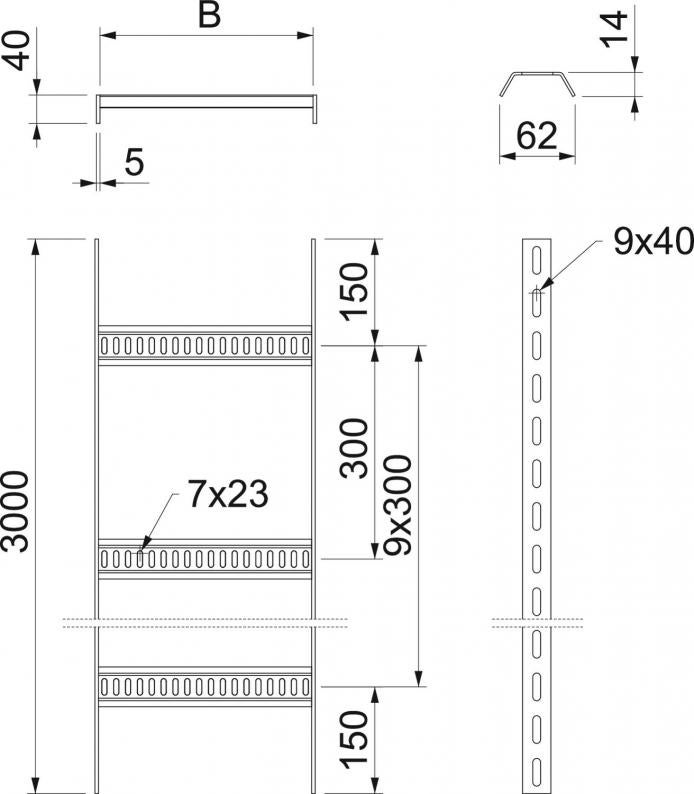

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 40 mm |
| Maat B | 110 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | nee |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | gelast |
| ROHS-conform | ja |
| Plaatdikte | 5 mm |
| Dimensie | 40x110x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Productserie | SL Series |
Belastingen
| Steunafstand 1,5 m | 3 kN/m |
|---|---|
| Steunafstand 2,0 m | 2 kN/m |
| Steunafstand 2,5 m | 1 kN/m |
| Steunafstand 3,0 m | 0,6 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Belastingschema bij testmethode
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 7,4966 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,4966 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Montagetoebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
SL 62 100 FT
3000
100
nee
5
7097409
SL 62 150 FT
3000
150
nee
5
7097417
SL 62 200 FT
3000
200
nee
5
7097425
SL 62 300 FT
3000
300
nee
5
7097433
SL 62 400 FT
3000
400
nee
5
7097441
SL 62 500 FT
3000
500
nee
5
7097468
SL 62 600 FT
3000
600
nee
5
7097476
Breedte
SL 62 100 FT
Art.nr.
7097409
Lengte
3000
Breedte
100
Functiebehoud
nee
Plaatdikte
5
SL 62 150 FT
Art.nr.
7097417
Lengte
3000
Breedte
150
Functiebehoud
nee
Plaatdikte
5
SL 62 200 FT
Art.nr.
7097425
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
5
SL 62 300 FT
Art.nr.
7097433
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
5
SL 62 400 FT
Art.nr.
7097441
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
5
SL 62 500 FT
Art.nr.
7097468
Lengte
3000
Breedte
500
Functiebehoud
nee
Plaatdikte
5
SL 62 600 FT
Art.nr.
7097476
Lengte
3000
Breedte
600
Functiebehoud
nee
Plaatdikte
5
