Kabelladder met Z-sport, standaard FT
Type SLZ 100 FT
|Art.nr. 7098132
|EAN 4012195708032
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving

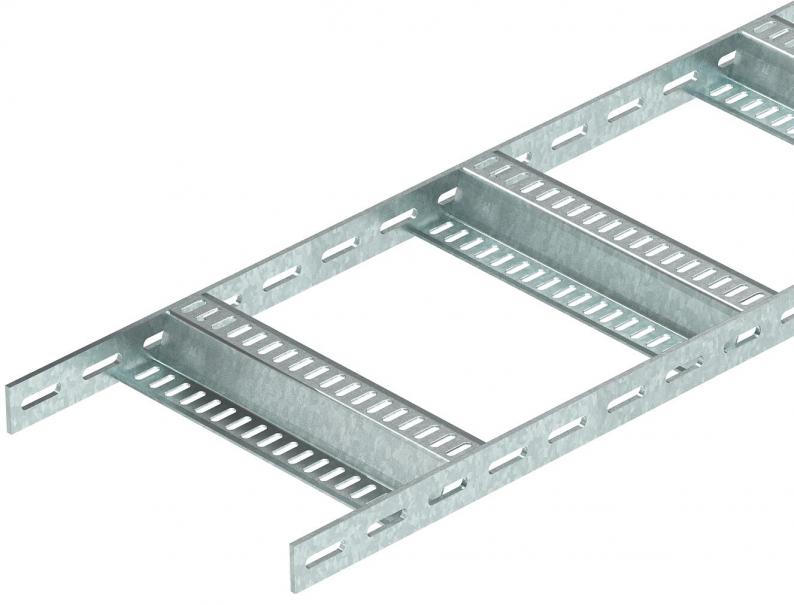

Scheepskabelladder met geperforeerde langsligger, zijhoogte 40 mm met vastgelaste, geperforeerde Z-sporten. Belasting beproefd conform IEC in combinatie met de verbinder type SLV.
De scheepsladder inclusief hulpstukken is op aanvraag ook in roestvast staal leverbaar. Poedercoating in RAL-kleuren mogelijk.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 40 mm |
| Maat B | 110 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | nee |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | gelast |
| Afmetingen | 40x100 |
| ROHS-conform | ja |
| Plaatdikte | 5 mm |
| Dimensie | 40x110x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Productserie | SLZ Series |
Belastingen
| Steunafstand 1,5 m | 2,8 kN/m |
|---|---|
| Steunafstand 2,0 m | 1,75 kN/m |
| Steunafstand 2,5 m | 1 kN/m |
| Steunafstand 3,0 m | 0,6 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Belastingschema bij testmethode
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 7,8595 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,8595 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Montagetoebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Handleidingen en help (1)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
SLZ 100 FT
3000
100
nee
5
7098132
SLZ 150 FT
3000
150
nee
5
7098133
SLZ 200 FT
3000
200
nee
5
7098134
SLZ 300 FT
3000
300
nee
5
7098136
SLZ 400 FT
3000
400
nee
5
7098138
SLZ 500 FT
3000
500
nee
5
7098140
SLZ 600 FT
3000
600
nee
5
7098142
Breedte
SLZ 100 FT
Art.nr.
7098132
Lengte
3000
Breedte
100
Functiebehoud
nee
Plaatdikte
5
SLZ 150 FT
Art.nr.
7098133
Lengte
3000
Breedte
150
Functiebehoud
nee
Plaatdikte
5
SLZ 200 FT
Art.nr.
7098134
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
5
SLZ 300 FT
Art.nr.
7098136
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
5
SLZ 400 FT
Art.nr.
7098138
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
5
SLZ 500 FT
Art.nr.
7098140
Lengte
3000
Breedte
500
Functiebehoud
nee
Plaatdikte
5
SLZ 600 FT
Art.nr.
7098142
Lengte
3000
Breedte
600
Functiebehoud
nee
Plaatdikte
5
