Kabelladder SLG 45, 3 m FS

Kabelladder SLG 45, 3 m FS

Type SLG 430 NS 3 FS
|
Art.nr. 6200543
|
EAN 4012195063582
Alle uitvoeringen weergeven
Art.nr. / Type
6200543 / SLG 430 NS 3 FS
Lengte
3000 mm
Breedte
300 mm
Functiebehoud
nee
Plaatdikte
2 mm
Oppervlak
bandverzinkt
Materiaal
Staal

Dit artikel is een uitlopend artikel!

Kl. vpe: 3 m

m

Beschrijving

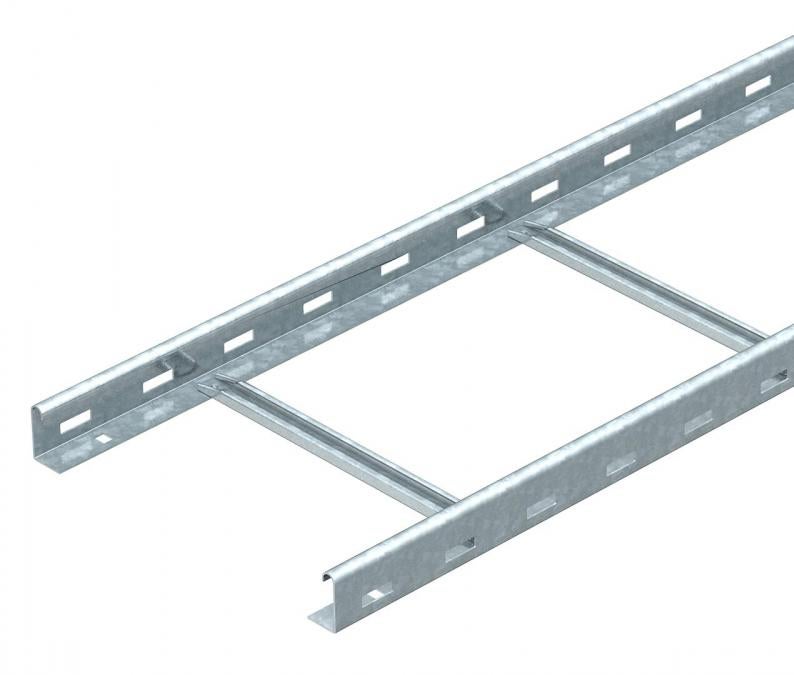

Kabelladder met zijperforatie, zijhoogte 45 mm, met vastgeklonken, naar boven toe geopende C-profielsporten.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

De kabelladder wordt geleverd in samengevouwen toestand. De passende BBS-beugelklem type 2056/N vindt u in het gedeelte 'Verticale Laddersystemen'.

  • Magnetische afschermingsdemping
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Kabelladder, zijhoogte 45 mm
  • CO₂-voetafdruk (PCF)

Technische gegevens

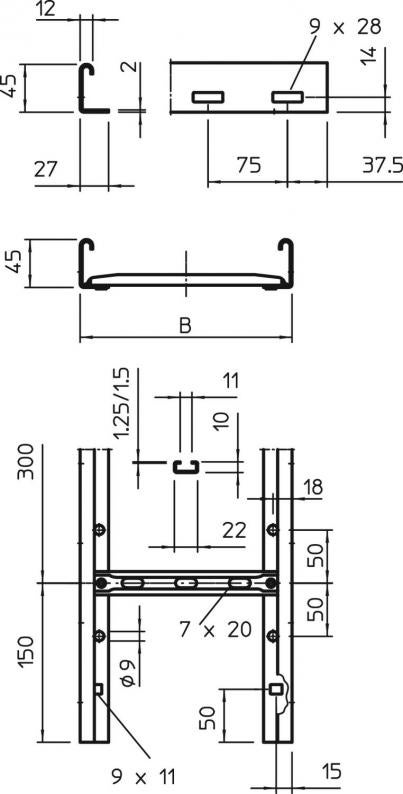

Afmetingen

Lengte3000 mm
Breedte300 mm
Hoogte45 mm
Maat B300 mm

Technische gegevens

Functiebehoudnee
Zijperforatieja
Verspanuitvoeringnee
Nuttige doorsnede103 cm²
Roestvast staal, gebeitstnee
Nuttige doorsnede10300 mm²
Sportafstand300 mm
Uitvoering van de sportenProfiel geperforeerd
Uitvoering van de zijkantVlak profiel
Bevestiging van de sportblind geklonken
Uitvoering van de zijwandProfiel (open)
Afmetingen45x300x3000
ROHS-conformja
Plaatdikte2 mm
Dimensie45x300x3000
Oppervlakbandverzinkt
MateriaalStaal
ProductserieSLG Series

Belastingen

Steunafstand 1,5 m2,75 kN/m
Steunafstand 2,0 m2 kN/m
Steunafstand 3,0 m1 kN/m
Steunafstand 4,0 m0,55 kN/m
Belastungsdiagramm Kabelleiter Typ SL 45 NS

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Steunafstand in m

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot-/kabelladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Milieugegevens

CO2-voetafdruk (GWP) van wieg tot poort6,906 kg CO₂e / 1 Meter
CO₂ Footprint (GWP)6,906 kg CO₂e
Determination date of CO2 value2025-04-02T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1

Toebehoren

Montagetoebehoren
Systeemtoebehoren
Type
DRL 300 FS

Kl. vpe: 3 m

m

Type
KS KL A2

Kl. vpe: 30 Stuks

Stuks
