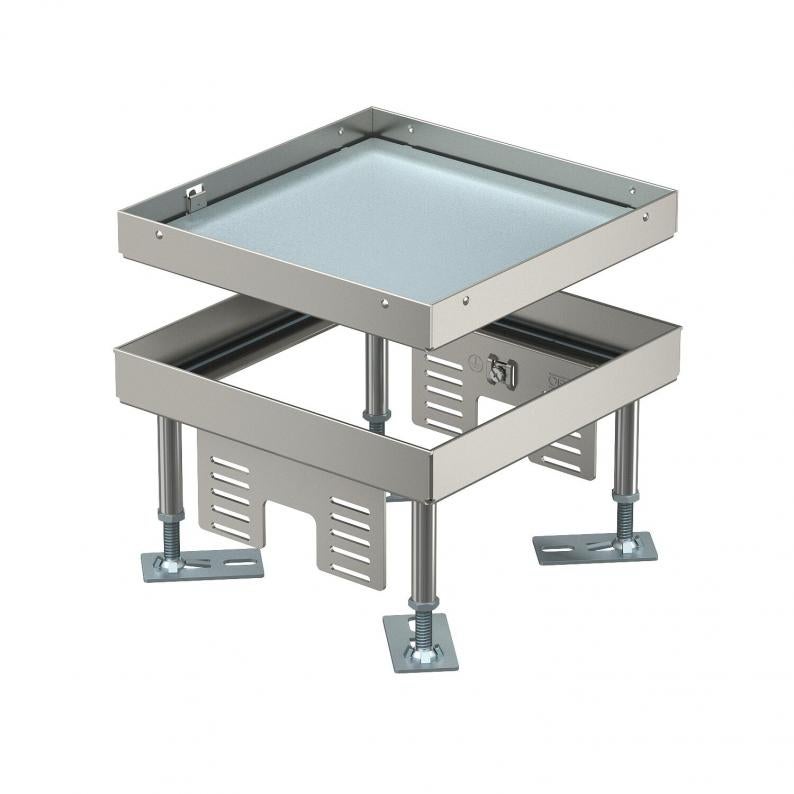

Nivelleerbare cassettes zware belastingen, blind, RKNSL, nominale grootte 4, roestvast staal
Type RKN3 4 V SL1 15
|Art.nr. 7408920
|EAN 4012197278236
Art.nr. / Type
Vloerhoogte min.
Vloerhoogte max.
Dikte vloerbedekking
Afm. h
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Nivelleerbare vierkante cassette zware belasting "blind" nominale grootte 4 voor het uitvoeren van een revisieopening Inbouw in kanaalsysteem, dubbele en holle vloer in droog of nat onderhouden binnenvloeren. Belastingsklasse 1 tot 10 kN. Alleen voor gladde vloerbekleding geschikt.
Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45®-apparaten. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd.
Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45®-apparaten. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd.
Technische gegevens
Afmetingen
| Lengte | 199 mm |
|---|---|
| Breedte | 199 mm |
| Hoogte | 105 mm |
| Afm. h | 105 mm |
Technische gegevens
| Vloerhoogte min. | 105 mm |
|---|---|
| Vloerhoogte max. | 150 mm |
| Dikte vloerbedekking | 15 mm |
| Nivelleerbereik min. | 105 mm |
| Nivelleerbereik max. | 150 mm |
| Aantal inbouwbare apparaten | 0 |
| Ontkoppelbaar | nee |
| Lengte inbouwmaat | 201 mm |
| Breedte inbouwmaat | 201 mm |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | nat |
| Inbouwdiepte | 105 mm |
| Uitvoering leidinguitlaat | Geen kabeluitlaat |
| Aantal leidinguitlaten | 0 |
| Apparatuurdrager voor opname van inbouwdozen | nee |
| Beschermingsgraad IK-code | IK10 |
| Heavy-duty klasse | 10 kN (OBO SL1) |
| Type inbouwsysteem | UT3 |
| Heavy-duty uitvoering | ja |
| Nominale maat voor inbouweenheden | 4 |
| Toelatingen | VDE |
| Norm | EN 50085-2-2 |
| Beschermingsgraad (IP) in gebruikte situatie | IP00 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP55 |
| Aantal universele dragers | 2 x UT3 |
| Bodemuitlaat/montageopening | 201x201 |
| Uitvoering | vierkant |
| Dimensie | 199x199x100 |
| Materiaal | Roestvast staal |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 16,2608 kg CO2e / 1 Stuk |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
DUG 350 4SL
7401408
Kl. vpe: 1 Stuks
1Stuks
Stuks
Art.nr. 7401408
Heavy duty montagedeksel voor UZD350, nominale grootte 4Type
DUG 350 4SL
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (2)
Catalogi & brochures (2)
Verklaringen (2)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Vloerhoogte min.
Vloerhoogte max.
Dikte vloerbedekking
Nominale maat voor inbouweenheden
Afm. h
Beschermingsgraad (IP) in niet gebruikte situatie
Art.nr.
RKN3 4 V SL1 15
105
150
15
4
105
IP55
7408920
RKN3 4 V SL1 20
110
155
20
4
110
IP55
7408922
Vloerhoogte min.
Vloerhoogte max.
Dikte vloerbedekking
Afm. h
RKN3 4 V SL1 15
Art.nr.
7408920
Vloerhoogte min.
105
Vloerhoogte max.
150
Dikte vloerbedekking
15
Nominale maat voor inbouweenheden
4
Afm. h
105
Beschermingsgraad (IP) in niet gebruikte situatie
IP55
RKN3 4 V SL1 20
Art.nr.
7408922
Vloerhoogte min.
110
Vloerhoogte max.
155
Dikte vloerbedekking
20
Nominale maat voor inbouweenheden
4
Afm. h
110
Beschermingsgraad (IP) in niet gebruikte situatie
IP55
