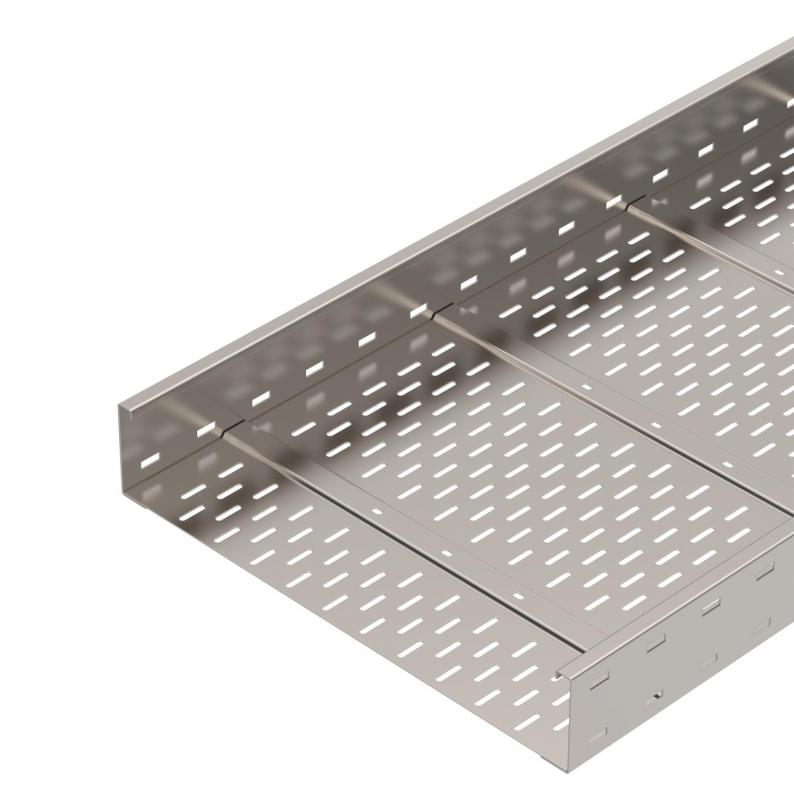

Verspankabelgoot WKSG 110 A2
Type WKSG 160 A2
|Art.nr. 6098177
|EAN 4012195683575
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 6 m
6m
m
Beschrijving

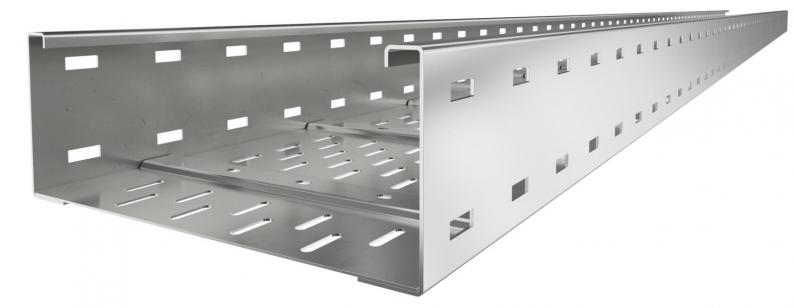

Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Verbinders type WRVL 110 moeten afzonderlijk worden besteld.
Technische gegevens
Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 600 mm |
| Hoogte | 110 mm |
| Maat L | 6000 mm |
| Maat B | 600 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | ja |
| Nuttige doorsnede | 614 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 2 mm |
| Montagegat in bodem | ja |
| Nuttige doorsnede | 61400 mm² |
| Afmetingen | 110 X 600 |
| Dimensie | 110x600x6000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Magnetische afschermingsdemping met deksel | 50 dB |
| Magnetische afschermingsdemping zonder deksel | 20 dB |
| Effectieve lengte | 6000 mm |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 3,0 m | 2,9 kN/m |
|---|---|
| Steunafstand 3,5 m | 2,43 kN/m |
| Steunafstand 4,0 m | 2 kN/m |
| Steunafstand 4,5 m | 1,72 kN/m |
| Steunafstand 5,0 m | 1,5 kN/m |
| Steunafstand 6,0 m | 1 kN/m |
| Steunafstand 7,0 m | 0,7 kN/m |
| Steunafstand 8,0 m | 0,4 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 58,4621 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (5)
Handleidingen en help (1)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
WKSG 120 A2
6000
200
nee
2
6098161
WKSG 130 A2
6000
300
nee
2
6098165
WKSG 140 A2
6000
400
nee
2
6098169
WKSG 150 A2
6000
500
nee
2
6098173
WKSG 160 A2
6000
600
nee
2
6098177
Breedte
WKSG 120 A2
Art.nr.
6098161
Lengte
6000
Breedte
200
Functiebehoud
nee
Plaatdikte
2
WKSG 130 A2
Art.nr.
6098165
Lengte
6000
Breedte
300
Functiebehoud
nee
Plaatdikte
2
WKSG 140 A2
Art.nr.
6098169
Lengte
6000
Breedte
400
Functiebehoud
nee
Plaatdikte
2
WKSG 150 A2
Art.nr.
6098173
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
2
WKSG 160 A2
Art.nr.
6098177
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
2
