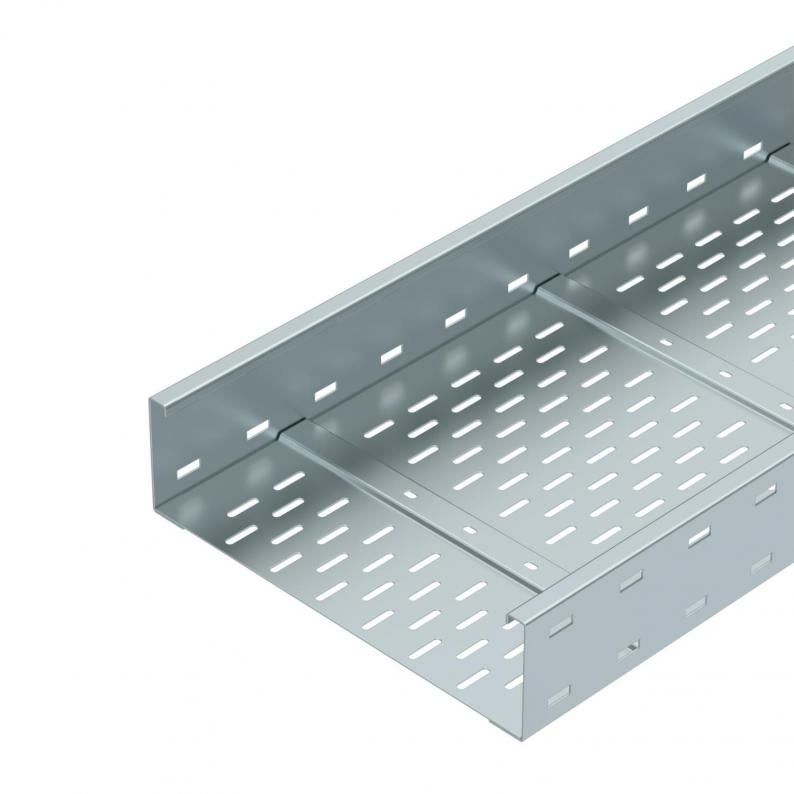

Verspankabelgoot WKSG 110 FS
Type WKSG 140 FS
|Art.nr. 6098119
|EAN 4012196351558
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 6 m
6m
m
Beschrijving

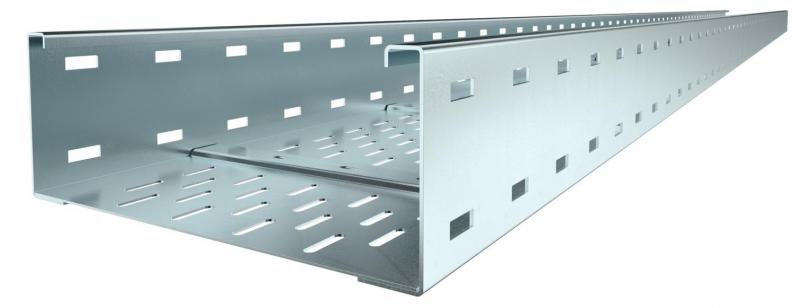

Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Verbinders type WRVL 110 moeten afzonderlijk worden besteld.
Technische gegevens
Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 110 mm |
| Maat L | 6000 mm |
| Maat B | 400 mm |
| Afm. H | 10 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | ja |
| Nuttige doorsnede | 408 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 2 mm |
| Montagegat in bodem | ja |
| Nuttige doorsnede | 40800 mm² |
| Afmetingen | 400 x 110 |
| Dimensie | 110x400x6000 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Magnetische afschermingsdemping met deksel | 50 dB |
| Magnetische afschermingsdemping zonder deksel | 20 dB |
| Effectieve lengte | 6000 mm |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 3,0 m | 2,9 kN/m |
|---|---|
| Steunafstand 3,5 m | 2,43 kN/m |
| Steunafstand 4,0 m | 2 kN/m |
| Steunafstand 4,5 m | 1,72 kN/m |
| Steunafstand 5,0 m | 1,5 kN/m |
| Steunafstand 6,0 m | 1 kN/m |
| Steunafstand 7,0 m | 0,7 kN/m |
| Steunafstand 8,0 m | 0,4 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 22,1046 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
WKSG 120 FS
6000
200
nee
2
6098111
WKSG 130 FS
6000
300
nee
2
6098115
WKSG 140 FS
6000
400
nee
2
6098119
WKSG 150 FS
6000
500
nee
2
6098123
WKSG 160 FS
6000
600
nee
2
6098127
