Verspankabelgoot WKSG 110 FT

Verspankabelgoot WKSG 110 FT

Type WKSG 130 FT
|
Art.nr. 6098145
|
EAN 4012196370030
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte
Breedte
Plaatdikte

Kl. vpe: 6 m

m

Beschrijving

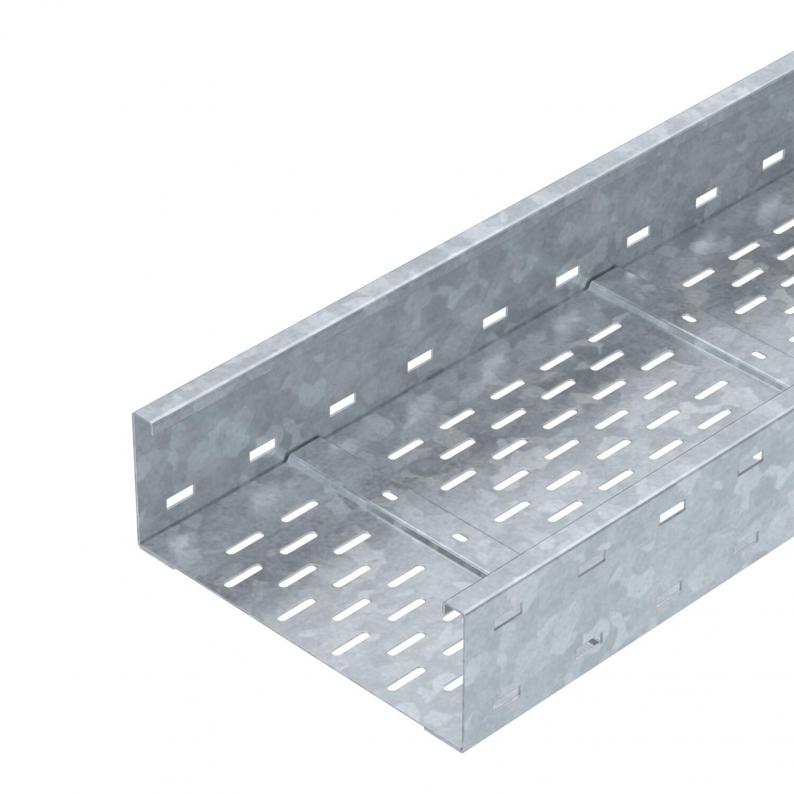

Verspankabelgootsysteem, geperforeerd, met een hoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Verbinders type WRVL 110 moeten afzonderlijk worden besteld.

  • Magnetische afschermingsdemping
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Verspankabelgoot, zijhoogte 110 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technische gegevens

Afmetingen

Lengte6000 mm
Breedte300 mm
Hoogte110 mm
Maat L6000 mm
Maat B300 mm

Technische gegevens

Functiebehoudnee
Zijperforatieja
Uitvoering verbinderzonder verbinder
Verspanuitvoeringja
Nuttige doorsnede305 cm²
Roestvast staal, gebeitstnee
Plaatdikte2 mm
Montagegat in bodemja
Nuttige doorsnede30500 mm²
Afmetingen110 x 300
Dimensie110x300x6000
Oppervlakthermisch verzinkt
MateriaalStaal
Kleurzink
Magnetische afschermingsdemping met deksel50 dB
Magnetische afschermingsdemping zonder deksel20 dB
Effectieve lengte6000 mm
Type verbinder kabeldraagsysteemgeschroefd

Belastingen

Steunafstand 3,0 m2,5 kN/m
Steunafstand 3,5 m2,01 kN/m
Steunafstand 4,0 m1,6 kN/m
Steunafstand 4,5 m1,32 kN/m
Steunafstand 5,0 m1,1 kN/m
Steunafstand 6,0 m0,75 kN/m
Steunafstand 7,0 m0,45 kN/m
Steunafstand 8,0 m0,2 kN/m
Belastingdiagram verspankabelgoot type WKSG 110

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Steunafstand in m

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot-/kabelladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

page.product.environmentalData.environmentalData

EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
Unit base EPD1 running metre + mounting system
EPD GWP (outside of the system limits)18.83 kg CO₂e
EPD GWP (disposal phase)1.97 kg CO₂e
EPD GWP (manufacturing phase)81.32 kg CO₂e
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort18,4529 kg CO2e / 1 Meter

Toebehoren

Systeemtoebehoren
Type
WDRL 1116 30 DD

Kl. vpe: 3 m

m

Art.nr. 6091180

Koppelplaat FT
Type
WRVL 110 FT

Kl. vpe: 2 Stuks

Stuks

Art.nr. 7070318

Voegplaat DD
Type
SSLB 300 DD

Kl. vpe: 20 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (2)

Uitvoeringen

Breedte
WKSG 120 FT
Art.nr.
6098141
Lengte
6000
Breedte
200
Functiebehoud
nee
Plaatdikte
2
WKSG 130 FT
Art.nr.
6098145
Lengte
6000
Breedte
300
Functiebehoud
nee
Plaatdikte
2
WKSG 140 FT
Art.nr.
6098149
Lengte
6000
Breedte
400
Functiebehoud
nee
Plaatdikte
2
WKSG 150 FT
Art.nr.
6098153
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
2
WKSG 160 FT
Art.nr.
6098157
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
2
