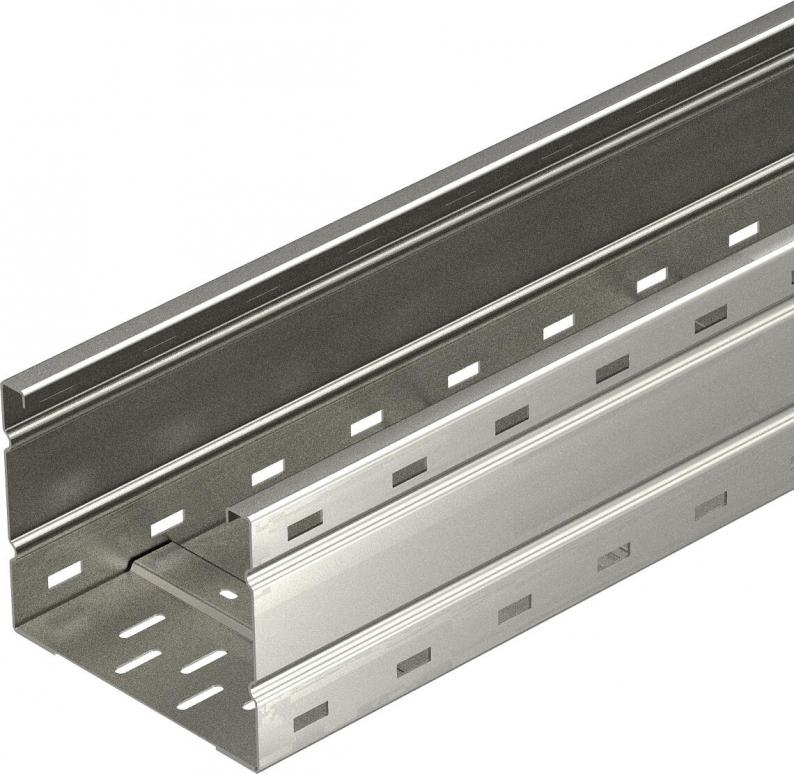

Verspankabelgoot WKSG 160 A2
Type WKSG 162 A2
|Art.nr. 6098571
|EAN 4012195683582
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 6 m
6m
m
Beschrijving
Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 160 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Verbinders type WRVL 160 moeten afzonderlijk worden besteld.
Technische gegevens
Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 160 mm |
| Maat L | 6000 mm |
| Maat B | 200 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | ja |
| Nuttige doorsnede | 302 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 2 mm |
| Montagegat in bodem | ja |
| Nuttige doorsnede | 30200 mm² |
| Afmetingen | 160 X 200 |
| Dimensie | 160x200x6000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Magnetische afschermingsdemping met deksel | 50 dB |
| Magnetische afschermingsdemping zonder deksel | 20 dB |
| Effectieve lengte | 6000 mm |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 3,0 m | 2,9 kN/m |
|---|---|
| Steunafstand 3,5 m | 2,59 kN/m |
| Steunafstand 4,0 m | 2,3 kN/m |
| Steunafstand 4,5 m | 2,04 kN/m |
| Steunafstand 5,0 m | 1,8 kN/m |
| Steunafstand 6,0 m | 1,4 kN/m |
| Steunafstand 7,0 m | 1 kN/m |
| Steunafstand 8,0 m | 0,7 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 43,3156 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (5)
Handleidingen en help (1)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
WKSG 162 A2
6000
200
nee
2
6098571
WKSG 163 A2
6000
300
nee
2
6098573
WKSG 164 A2
6000
400
nee
2
6098575
WKSG 165 A2
6000
500
nee
2
6098577
WKSG 166 A2
6000
600
nee
2
6098579
Breedte
WKSG 162 A2
Art.nr.
6098571
Lengte
6000
Breedte
200
Functiebehoud
nee
Plaatdikte
2
WKSG 163 A2
Art.nr.
6098573
Lengte
6000
Breedte
300
Functiebehoud
nee
Plaatdikte
2
WKSG 164 A2
Art.nr.
6098575
Lengte
6000
Breedte
400
Functiebehoud
nee
Plaatdikte
2
WKSG 165 A2
Art.nr.
6098577
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
2
WKSG 166 A2
Art.nr.
6098579
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
2
