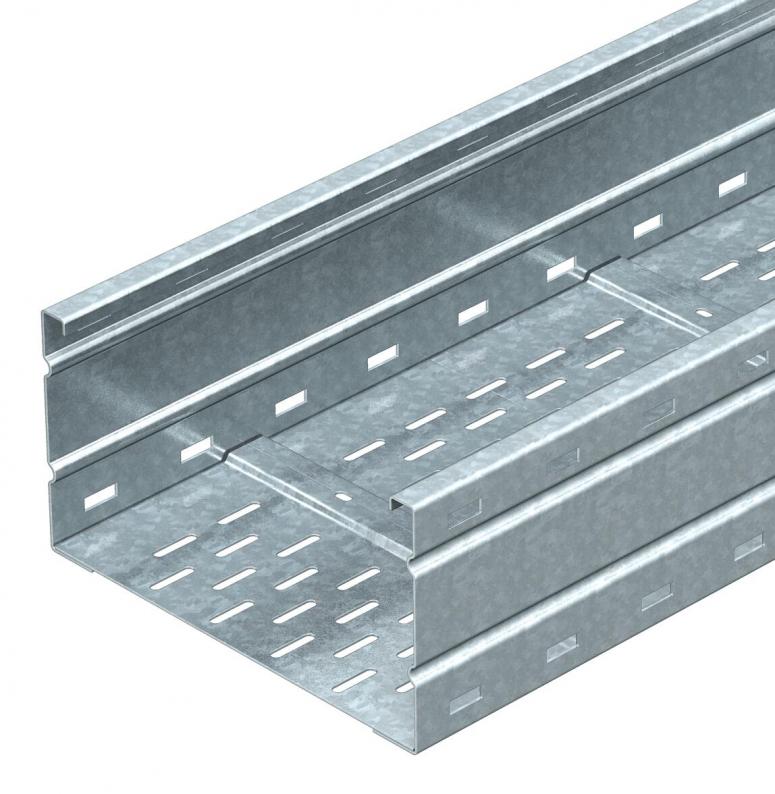

Verspankabelgoot WKSG 160 FT
Type WKSG 162 FT
|Art.nr. 6098550
|EAN 4012196810734
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 6 m
6m
m
Beschrijving
Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 160 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Koppelplaten type WRV 160 moeten afzonderlijk worden besteld.
Technische gegevens
Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 160 mm |
| Maat L | 6000 mm |
| Maat B | 200 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | ja |
| Nuttige doorsnede | 302 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 2 mm |
| Montagegat in bodem | ja |
| Nuttige doorsnede | 30200 mm² |
| Afmetingen | 200x6000 |
| Dimensie | 160x200x6000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Magnetische afschermingsdemping met deksel | 50 dB |
| Magnetische afschermingsdemping zonder deksel | 20 dB |
| Effectieve lengte | 6000 mm |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 3,0 m | 2,9 kN/m |
|---|---|
| Steunafstand 3,5 m | 2,59 kN/m |
| Steunafstand 4,0 m | 2,3 kN/m |
| Steunafstand 4,5 m | 2,04 kN/m |
| Steunafstand 5,0 m | 1,8 kN/m |
| Steunafstand 6,0 m | 1,4 kN/m |
| Steunafstand 7,0 m | 1 kN/m |
| Steunafstand 8,0 m | 0,7 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 19,278 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
WKSG 162 FT
6000
200
nee
2
6098550
WKSG 163 FT
6000
300
nee
2
6098554
WKSG 164 FT
6000
400
nee
2
6098558
WKSG 165 FT
6000
500
nee
2
6098562
WKSG 166 FT
6000
600
nee
2
6098566
Breedte
WKSG 162 FT
Art.nr.
6098550
Lengte
6000
Breedte
200
Functiebehoud
nee
Plaatdikte
2
WKSG 163 FT
Art.nr.
6098554
Lengte
6000
Breedte
300
Functiebehoud
nee
Plaatdikte
2
WKSG 164 FT
Art.nr.
6098558
Lengte
6000
Breedte
400
Functiebehoud
nee
Plaatdikte
2
WKSG 165 FT
Art.nr.
6098562
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
2
WKSG 166 FT
Art.nr.
6098566
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
2
