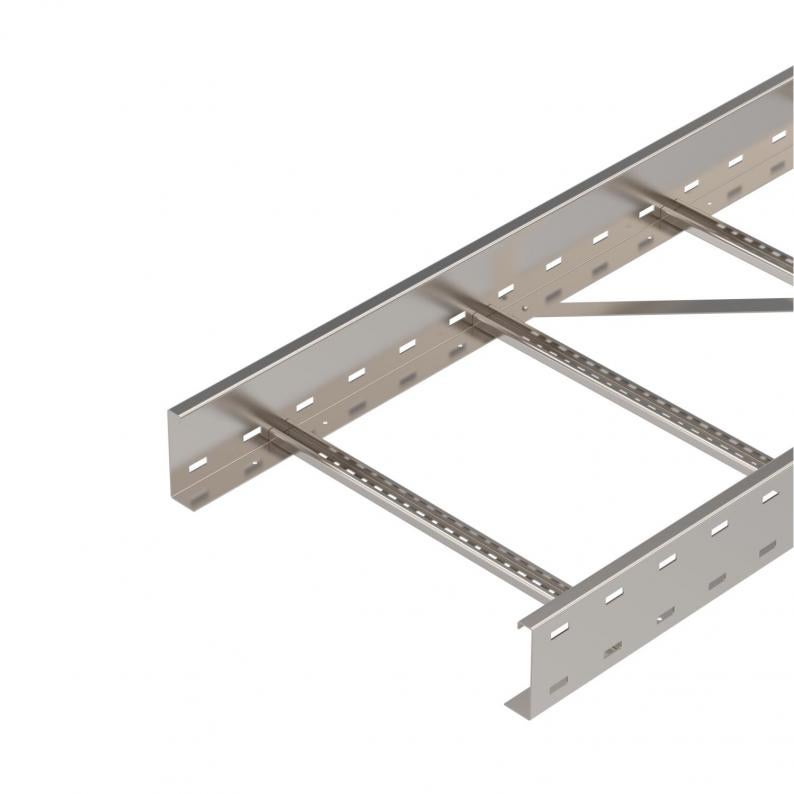

Verspankabelladder WKLG 110 A4
Type WKLG 1150 A4
|Art.nr. 6311231
|EAN 4012195866329
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 6 m
6m
m
Beschrijving
Verspankabelladder, met geperforeerde zijkant, met een zijhoogte van 110 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Verbinders type WRVL 110 moeten afzonderlijk worden besteld.
Technische gegevens

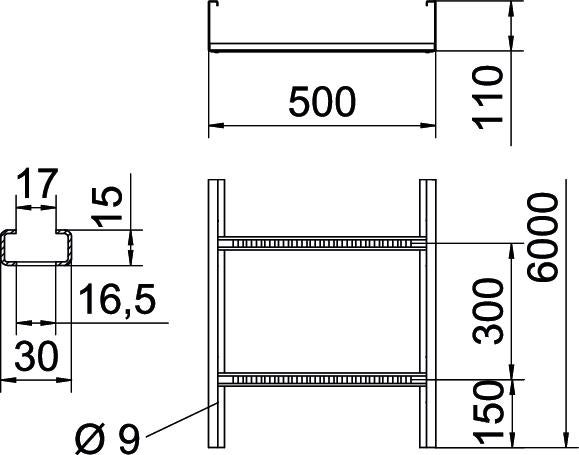

Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 500 mm |
| Hoogte | 110 mm |
| Maat L | 6000 mm |
| Maat B | 500 mm |
| Sleufmaat sport | 17,00 |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | ja |
| Nuttige doorsnede | 471 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 47100 mm² |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Profiel (open) |
| Bevestiging van de sport | volgeklonken |
| Plaatdikte | 2 mm |
| Dimensie | 110x500x6000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4571 |
| Kleur | roestvrij staal |
Belastingen
| Steunafstand 3,0 m | 2,3 kN/m |
|---|---|
| Steunafstand 3,5 m | 1,9 kN/m |
| Steunafstand 4,0 m | 1,6 kN/m |
| Steunafstand 4,5 m | 1,33 kN/m |
| Steunafstand 5,0 m | 1,1 kN/m |
| Steunafstand 6,0 m | 0,8 kN/m |
| Steunafstand 7,0 m | 0,4 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 32,0228 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
WKLG 1120 A4
6000
200
nee
2
6311225
WKLG 1130 A4
6000
300
nee
2
6311227
WKLG 1140 A4
6000
400
nee
2
6311229
WKLG 1150 A4
6000
500
nee
2
6311231
WKLG 1160 A4
6000
600
nee
2
6311233
