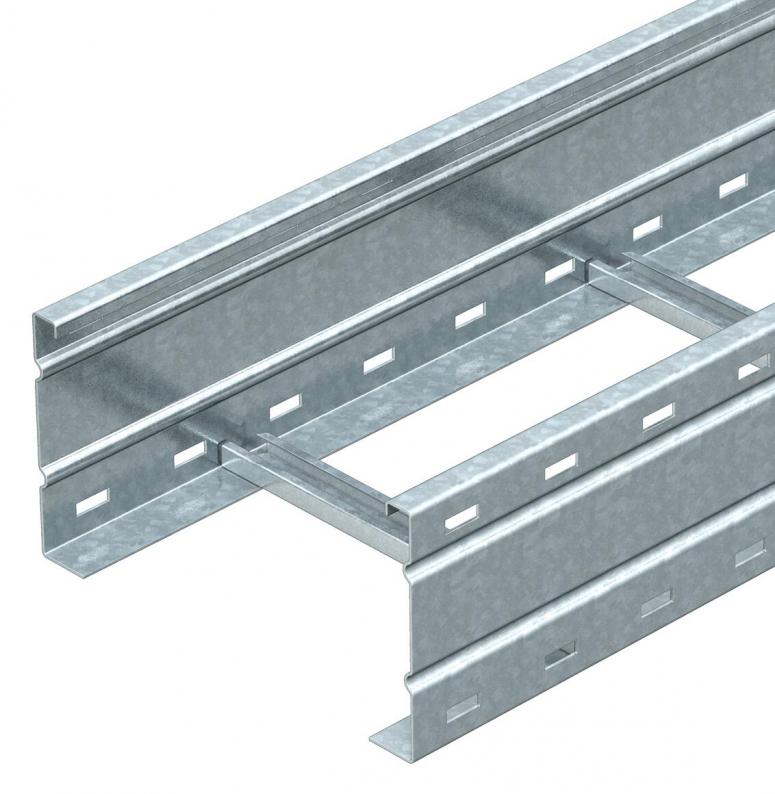

Verspankabelladder WKLG 160 FT
Type WKLG 1640 FT
|Art.nr. 6227147
|EAN 4012196169511
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 6 m
6m
m
Beschrijving
Verspankabelladder met geperforeerde langsligger, zijhoogte 160 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Koppelplaten type WRV 160 moeten afzonderlijk worden besteld.
Technische gegevens

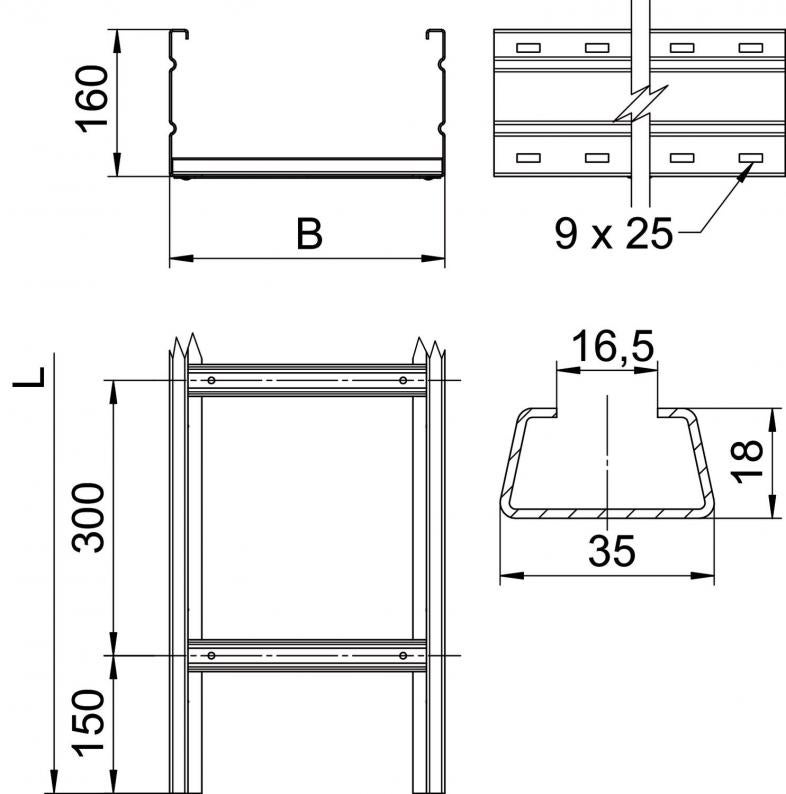

Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 160 mm |
| Maat L | 6000 mm |
| Maat B | 400 mm |
| Sleufmaat sport | 16,50 |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | ja |
| Nuttige doorsnede | 572 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 57200 mm² |
| Uitvoering van de sporten | Profiel niet geperforeerd |
| Bevestiging van de sport | volgeklonken |
| Afmetingen | 160 x 400 |
| Plaatdikte | 2 mm |
| Dimensie | 160x400x6000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
Belastingen
| Steunafstand 3,0 m | 3 kN/m |
|---|---|
| Steunafstand 3,5 m | 2,73 kN/m |
| Steunafstand 4,0 m | 2,5 kN/m |
| Steunafstand 4,5 m | 2,24 kN/m |
| Steunafstand 5,0 m | 2 kN/m |
| Steunafstand 6,0 m | 1,6 kN/m |
| Steunafstand 7,0 m | 1,3 kN/m |
| Steunafstand 8,0 m | 1 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 18,1309 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
WKLG 1620 FT
6000
200
nee
2
6227120
WKLG 1630 FT
6000
300
nee
2
6227139
WKLG 1640 FT
6000
400
nee
2
6227147
WKLG 1650 FT
6000
500
nee
2
6227155
WKLG 1660 FT
6000
600
nee
2
6227163
Breedte
WKLG 1620 FT
Art.nr.
6227120
Lengte
6000
Breedte
200
Functiebehoud
nee
Plaatdikte
2
WKLG 1630 FT
Art.nr.
6227139
Lengte
6000
Breedte
300
Functiebehoud
nee
Plaatdikte
2
WKLG 1640 FT
Art.nr.
6227147
Lengte
6000
Breedte
400
Functiebehoud
nee
Plaatdikte
2
WKLG 1650 FT
Art.nr.
6227155
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
2
WKLG 1660 FT
Art.nr.
6227163
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
2
